ТЕПЛОГРАФ — измеритель теплофизических величин

Код товара: 49843
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      51094-12 до 20.07.2027

    Сертификаты

    Назначение измерителя теплофизических величин ТЕПЛОГРАФ:

    • Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 56623), блоков оконных и дверных (ГОСТ 26602.1);
    • Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов;
    • Измерение температуры поверхностей или воздуха внутри и снаружи помещений;
    • Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты;
    • Уточнение и дополнение результатов тепловизионных обследований объектов.

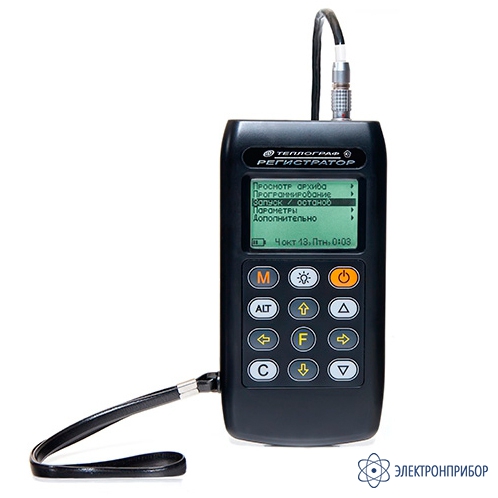

    Описание измерителя теплофизических величин ТЕПЛОГРАФ:

    Регистрирующий блок прибора предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом. ТЕПЛОГРАФ имеет три типа специальных модулей:

    • тип 01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
    • тип 02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
    • тип 07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...4 датчика температуры (или температуры и влажности) среды.

    Для корректной работы с прибором ТЕПЛОГРАФ нужно выбрать модули, датчики и кабели (приобретаются отдельно).

    Рекомендуемые рабочие комплекты измерителя теплофизических величин ТЕПЛОГРАФ:

    Регистратор + модуль-01:
     – Модуль-01 - 1 шт.;
     – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.;
     – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 1 шт.;
     – Датчик температуры поверхности (длина кабеля 10 метров) - 1шт.;
     – Датчик температуры среды (длина кабеля 5 метров) - 1 шт.;
     – Датчик температуры среды (длина кабеля 10 метров) - 1 шт.

    Регистратор + модуль-02:
     – Модуль-02 - 1 шт.;
     – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.;
     – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 2 шт.;
     – Датчик температуры поверхности (длина кабеля 10 метров) - 2 шт.;
     – Датчик температуры среды (длина кабеля 5 метров) - 1 шт.;
     – Датчик температуры и влажности среды (длина кабеля 10 метров) - 1 шт.

    Регистратор + модуль-07:
     – Модуль-07 - 1 шт.;
     – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.;
     – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 7 шт.;
     – Датчик температуры поверхности (длина кабеля 10 метров) - 7 шт.;
     – Датчик температуры среды (длина кабеля 5 метров) - 2 шт.;
     – Датчик температуры и влажности среды (длина кабеля 10 метров) - 2 шт.

    Функции измерителя теплофизических величин ТЕПЛОГРАФ:

    • Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате;
    • Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче;
    • Задание режимов регистрации через систему меню;
    • Регистрация без ограничения времени с автоматическим удалением старых данных.

    Сервисная компьютерная программа:

    • Перенос результатов измерений в ПК;
    • Просмотр, анализ и архивация основных параметров процессов;
    • Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля;
    • Вычисление сопротивления теплопередаче, теплопроводности, термического сопротивления;
    • Экспорт в Excel, сохранение в текстовый формат для других программ.
  • Технические характеристики измерителя теплофизических величин ТЕПЛОГРАФ:

    Параметр Значение
    Количество точек контроля термического сопротивления 1...28
    Диапазон измерения плотности тепловых потоков, Вт/м2 10...500
    Диапазон измерения температуры, °С -40...+100
    Диапазон измерения влажности воздуха, % 0...100
    Погрешность измерения плотности тепловых потоков, % ±6,0
    Погрешность измерения температуры поверхности / воздуха, °С ±0,2 / ±0,5...2
    Период отсчетов 20 с...100 мин
    Габаритные размеры центрального блока, мм 150x76x27
    Габаритные размеры измерительных модулей, мм 55x87x23 / 145х101х25 / 148х136х27
    Масса центрального блока, кг 0,19
    Масса измерительных модулей, кг 0,1 / 0,15 / 0,3
  • Комплект поставки ТЕПЛОГРАФ

    Наименование Количество
    1 Регистрирующий блок 1
    2 Чехол 1
    3 Зарядное устройство USB (1 А) 1
    4 Кабель USB 1
    5 Программа связи с ПК на "Flash-визитке" / CD 1
    6 Сумка 1

    7
    Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)*
    1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
