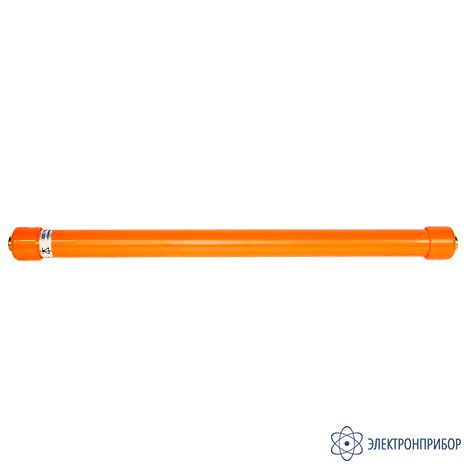

ДВВ-150-1 диод вентильного типа
Код товара: 46817-
Является модификацией ДВВ-150
Назначение диода вентильного типа ДВВ-150:
Диоды вентильного типа ДВВ-150 предназначены для однополупериодного выпрямления испытательного переменного напряжения, генерируемого переносными установками серии УИВ: УИВ-100/20Т, УИВ-100/20, УИВ-100/7,5, УИВ-50/7,5, УИВ-15/15, УИВ-15/7,5 и мобильными установками серии УИВ-М: УИВ-150/18М, УИВ-100/20М, УИВ-20/20М, УИВ-100/7,5-130М, УИВ-100/7,5М, УИВ-50/7,5М, УИВ-20/7,5М, УИВ-15/7,5М, и обеспечивают возможность испытания объектов постоянным напряжением со значениями до 70 кв.
Диоды выпускаются в двух исполнениях: ДВВ-150-1 и ДВВ-150-2.
Диоды ДВВ-150 обладают высокой стойкостью к импульсным перегрузкам по напряжению и по току.
-
-
Технические характеристики диода вентильного типа ДВВ-150-1:
Параметр Значение Номинальное обратное напряжение, кВ 150 Испытательное обратное напряжение (60 с.), кВ 170 Номинальный прямой ток, мА 30 Максимальный прямой ток в течение 10 с., мА 500 Импульсный повторяющийся прямой ток, А 5 Импульсный (10 мс) неповторяющийся прямой ток, А 20 Прямое падение напряжения при токе 50 мА, В 190 Внутренняя изоляция элегаз Давление элегаза избыточное, МПа (кгс/см²) 0,005 (0,05) Масса заполняемого масла, кг - Габаритные размеры (диаметр х длина), мм 45 х 460 Масса, кг 0,30 -
Комплект поставки ДВВ-150-1
№ Наименование Количество 1 Диод вентильного типа ДВВ-150-1 1 -
Совместимость с ДВВ-150-1
-
УИВ-100 установка для испытания высоким напряжением
Цена по запросу
Выбрать исполнение
в наличии6 вариантов исполнения -
УИВ-15 установка для испытания высоким напряжением
Цена по запросу
Выбрать исполнение
3 варианта исполнения -
УИВ-20 установка для испытания высоким напряжением
Цена по запросу
Выбрать исполнение
3 варианта исполнения -
УИВ-50 установка для испытания высоким напряжением
Цена по запросу
Выбрать исполнение
2 варианта исполнения
-
-
