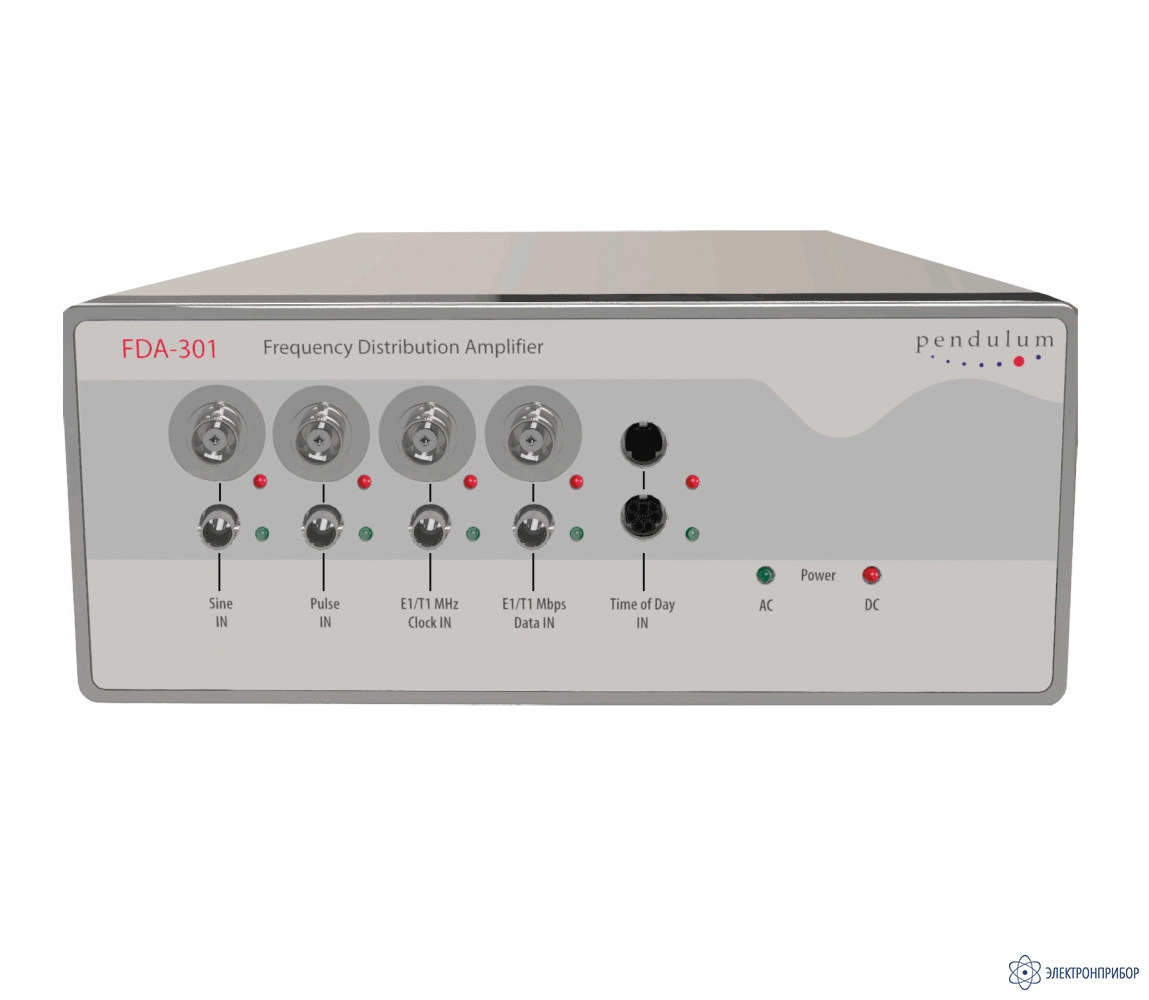

FDA-301 — усилитель для систем распределения опорной частоты

Код товара: 50313

  • Особенности усилителя для систем распределения частот FDA-301:

    • Стандартное исполнение*: f=10 МГц (синусоидальная форма), другие номиналы f – по предварительному заказу;
    • Назначение: формирование систем распределения частоты (передача сигнала опорных генераторов и секундных импульсов/1- pps к удалённым потребителям);
    • Применение: с использованием волоконно-оптического или коаксиального соединительного кабеля;
    • Дальность распределения: до 2 км (по оптоволоконному кабелю);
    • Низкие потери при передаче и минимальное ослабление сигнала;
    • Отсутствие собственных шумов и паразитного влияния импульсных помех (EMP-proof);
    • Позволяет избежать влияния на сигнал токов утечек, наводок и электрического шума;
    • Разнообразие вариантов компоновки и гибкость комплектации, экономичность и эффективность применения;
    • Гарантия 3 года.

  • Технические характеристики усилителя для систем распределения частот FDA-301:

    Параметр Значение
    Вход сигнала (SINE IN)
    Номинальная частота 10 МГц
    Входной импеданс 50 Ом
    Входная амплитуда 200 мВскз…2 В скз
    Тип соединителя BNC
    Вход сигнала (PULSE IN)
    Номинальная частота 10 МГц
    Входной импеданс 50 Ом
    Входная амплитуда 5 В…+5 В
    Тип соединителя BNC
    Электрический вход сигнала (E1)
    Номинальная частота 2.048 МГц
    Входной импеданс 75 Ом
    Входная амплитуда -1.2 В…1.2 В
    Тип соединителя BNC
    Оптический вход сигнала (FIBER)
    Тип оптического кабеля Многомодовый (62,5 / 125 мкм или 50 / 125 мкм)
    Длина волны 820 нм
    Тип соединителя ST
    Номинальная частота 10 МГц
    Выход электрического сигнала (SINE) (ОПЦИЯ 43С)
    Выходная амплитуда 1 Вскз ±10%
    Выходной импеданс 50 Ом
    Тип входящего соединителя BNC
    Количество выходов 4
    Выход электрического сигнала (PULSE) (ОПЦИЯ 44С)
    Выходная амплитуда TTL уровень; ≤ 0.4 В низкий уровень; ≥ 2.4 В высокий уровень
    Выходной импеданс 50 Ом
    Тип входящего соединителя BNC
    Количество выходов 4
    Выход электрического сигнала E1/T1 (2x 2.048 МГц + 2x 2.048 Mб/с) (ОПЦИЯ 46С)
    Выходная амплитуда 1,2 Вскз ±10% (соответсвие ITU-T G703)
    Выходной импеданс 75 Ом
    Тип входящего соединителя BNC
    Количество выходов 2
    Общие данные
    Питание 90…264 В, частота 47-63 Гц (P потребление < 40 Вт) Опционально питание от адаптера постоянного напряжения 12…24 В ±10% (опция 49)
    Габаритные размеры 210 x 395 x 90 мм
    Масса 3 кг
    Рабочие условия 0°C … +50°C

  • Комплект поставки FDA-301

    № Наименование Количество
    1 Усилитель для систем распределения частот FDA-301 1
    2 Сетевой шнур питания ~220В 1
    3 Инструкция по эксплуатации на CD 2

  • Файлы для FDA-301

Файлы для FDA-301
