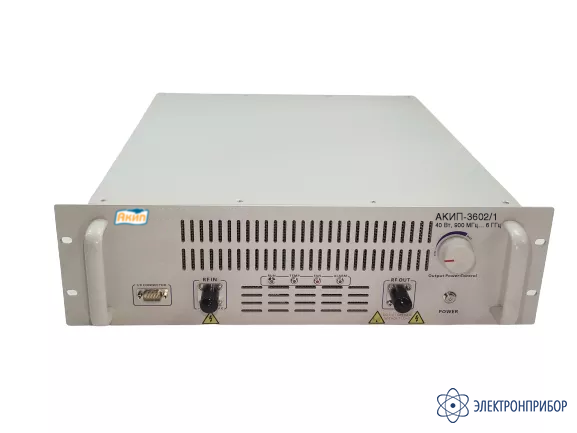

АКИП-3602/1 — широкополосный усилитель мощности
Код товара: 68699-
Назначение широкополосного усилителя мощности АКИП-3602/1:
Усилители мощности сигналов серии АКИП-3602 предназначены для мощных РЧ систем генерации непрерывных синусоидальных колебаний (CW) или импульсных сигналов (Pulse), таких как 5G, LTE, WIFI и других систем беспроводной связи, а также для задач тестирования ЭМС (EMC).
Усилители также могут быть использованы в измерительных приложениях для коммерческих, оборонных и промышленных телекоммуникационных систем.
Описание широкополосного усилителя мощности АКИП-3602/1:
Базовая линейка продуктов серии АКИП-3602 включает в себя 7 модификаций широкополосных усилителей мощности (Broadband Power Amplifier), имеющих форм-фактор для монтажа в стойку (Rack-mount subsystem). Новинки поддерживают приложения радиочастотного моделирования и электронного дизайна компонентов в диапазоне частот от 700 МГц до 18 ГГц, имеют высокую плотность мощности, современный дизайн стоечного исполнения и оптимальные технические характеристики.
Модификации серии представляют собой корпусной широкополосный мощный усилитель с современной GaN технологией проектирования. Реализован встроенный микропроцессорный контроль от внешнего ПК в оболочке управляющего софта и мониторинг с функциями защиты.
В зависимости от модификации выходная мощность варьируется в диапазоне от 40 Вт до 200 Вт.
Особенности широкополосного усилителя мощности АКИП-3602/1:
- Минимальный входной уровень -30 дБм;
- Уровень 2-й гармоники -20 дБс;
- Уровень 3-й гармоники -25 дБс;
- Неравномерность усиления ±1.5 дБ.
-
Технические характеристики широкополосного усилителя мощности АКИП-3602/1:
Параметр АКИП-3602/1 АКИП-3602/2 АКИП-3602/3 АКИП-3602/4 АКИП-3602/5 АКИП-3602/6 АКИП-3602/7 Количество каналов 1 Полоса пропускания 0,9…6 ГГц 2…8 ГГц 0,7…2,7 ГГц 1…6 ГГц 2…6 ГГц 6…18 ГГц 2…6 ГГц Максимальный входной уровень 0 дБм -3 дБм 0 дБм 10 дБм 0 дБм 2 дБм 5 дБм Максимальный выходной уровень 46 дБм 48,5 дБм 46 дБм 50 дБм + 50 дБм 125 Вт 200 Вт Тип усиления Настраиваемое Фиксированное – 48,5 дБм / 66 дБм для слабых сигналов Настраиваемое Настраиваемое Настраиваемое Фиксированное Фиксированное Усиление 46 дБм 53 дБм 50 дБм 51 дБм 50 дБм 53 дБм / 62 дБм для слабых сигналов 48 дБм Входное сопротивление 50 Ом Выходное сопротивление 50 Ом -
Комплект поставки АКИП-3602/1
№ Наименование Количество 1 Широкополосный усилитель мощности АКИП-3602/1 1 -
