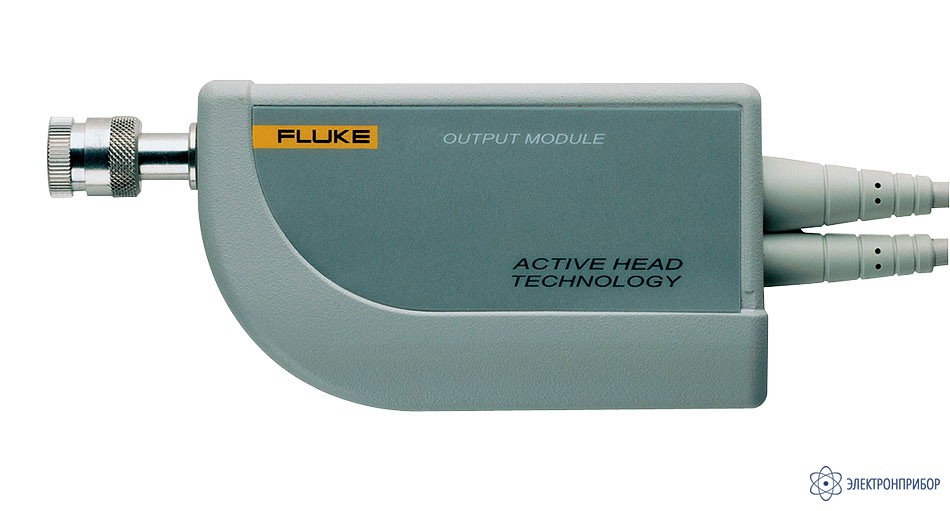

Fluke 9550 — активная головка Active Head с достигаемой длительностью импульса 25 пс

Код товара: 42453
    • Гарантия

      0,5 месяцев

    • Производитель

      Fluke Calibration

    • Артикул

      1625183

    Назначение активной головки Fluke 9550:

    Активная головка еще больше расширяет возможности модернизации изделий серии 9500B. Путем добавления головки можно повысить производительность, расширить диапазон частот или увеличить возможности автоматизации рабочих станций для калибровки осциллографов 9500B.

    Описание активной головки Fluke 9550:

    Ультраскоростная активная головка 9550 Ultra-Fast Active Head, обеспечивающая время нарастание импульса 25 пс. Головка 9550 обеспечивает времена нарастания и спада импульса по 25 пс, что может использоваться при калибровке стробоскопических осциллографов до 14 ГГц.

    Технология активной головки Active Head TechnologyTM

    Активные головки представляют собой легкие модули размером всего 14 x 6,5 x 3 см, которые присоединяются к основным блокам 9500B с помощью двух кабелей — одножильного коаксиального кабеля и управляющего составного кабеля. Головка содержит все схемы, необходимые для подачи любых сигналов, которые требуются для калибровки современных высокопроизводительных осциллографов. В том числе следующие: точные сигналы постоянного тока до ± 220 В; калиброванные по амплитуде прямоугольные импульсы до 210 В пик-пик в диапазоне от 10 Гц до 100 кГц; сглаженные синусоидальные волны от 0,1 Гц до 6 ГГц (в зависимости от головки); четыре различных типа отметок времени от 0,2 нс до 50 с. Внутренняя комплексная схема позволяет транслировать на выход активной головки даже высокочастотные калибровочные сигналы от внешнего источника. Эта комплексная схема также содержит схемы измерения амплитуды синусоидальных волн, широкополосных аттенюаторов, импульсного генератора, генератора фронтов, а также мультиплексоров выходного сигнала. Ключевым фактором, обеспечивающим непревзойденное качество работы этих устройств, является расположение выходной схемы головки и усилителя осциллографа в непосредственной близости друг от друга. Стандартные способы передачи сигнала в окружении других кабелей, несогласованность деталей, неизвестные или непредсказуемые свойства передачи сигнала по кабелю и неидеальные контакты способствуют снижению качества сигнала на пути между выходом калибратора и входом осциллографа. При использовании активных головок выход калибратора и вход осциллографа находятся буквально в нескольких миллиметрах друг от друга. Это короткое расстояние заменяет согласованный импеданс, микрополосковую линию передачи и высокое качество BNC или SMA разъемов во всем, кроме устранения источников ослабления, искажения и неточности калибровочных сигналов. Автоматический терминатор 50 Ом с внутренним переключением устраняет необходимость применения внешних терминаторов при соединении со входами осциллографов с высоким импедансом.

  • Технические характеристики активной головки Fluke 9550:

    Параметр Значение
    Частота до 14 ГГц
    Время нарастания и спада импульса 25 пс.
    Точные сигналы постоянного тока до ±220В
    Прямоугольные импульсы по амплитуде до 210 В пик-пик
    (в диапазоне от 10 Гц до 100 кГц)
    Габаритные размеры 14 x 6,5 x 3 см
  • Комплект поставки Fluke 9550

    Наименование Количество
    1. Активная головка Active Head с достигаемой длительностью импульса 25 пс Fluke 9550 1
