DMM_АМ-1109_SW — программное обеспечение для мультиметра AKTAKOM AM-1109

Сохранить в PDF Распечатать
  • Назначение программы AKTAKOM DMM_AM-1109_SW:

    Программа AKTAKOM DMM_AM-1109_SW предназначена для ввода в компьютер, отображения, обработки и сохранения в файлы данных, полученных от цифрового двухканального мультиметра AKTAKOM AM-1109. Программа обеспечивает развитую статистическую обработку результатов измерений, сохранение данных в табличной форме и режим самописца. Программа имеет цветовую и голосовую сигнализацию (на английском языке).

    Компьютер, использующийся для работы прибора, должен отвечать следующим минимальным требованиям:

    • порт USB;
    • установленная операционная система Windows NT 5 или выше (например, Windows 2000, Windows XP или Windows Vista);
    • видеосистема VGA (разрешение 640х480, 256 цветов), рекомендуется разрешение 800х600 или более, 24-битный цвет;
    • для использования звуковых сообщений программы необходимы звуковая плата и аудиосистема.

    Описание программы AKTAKOM DMM_AM-1109_SW:

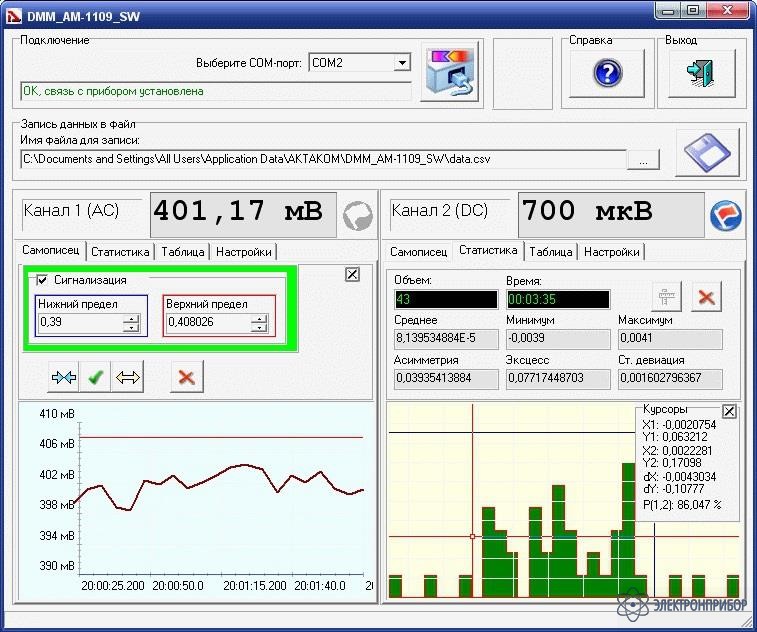

    Программа содержит главное окно с несколькими блоками и вкладками.

    Блок "Подключение" позволяет обнаружить доступные интерфейсные порты и подключиться к прибору (при запуске программы подключение происходит автоматически). Индикатор справа от этого блока показывает состояние обмена данными с прибором: в нормальном режиме он будет мигать голубым цветом с периодичностью опроса прибора (около 5 секунд), в случае ошибки цвет изменится на красный или жёлтый.

    Блок "Запись данных в файл" позволяет выбрать файл для записи данных (используется текстовый формат CSV). После выбора файла нажмите кнопку записи, чтобы запустить или приостановить запись в файл новых данных измерений. Если для записи выбран ранее созданный файл, то его старое содержимое не стирается, новые данные дописывются в конец файла.

    Блоки "Канал 1" и "Канал 2" служат для отображения и обработки данных измерений каналов мультиметра. Вверху блока содержатся поле с его названием и типом измерений (AC/DC), величиной последнего измерения и кнопкой для отображения панели сигнализации (для вкладки "Самописец"). В нижней части этих блоков расположены четыре вкладки для обработки измерений (см. ниже).

    Вкладка "Самописец" показывает график изменения измеряемой величины, а также содержит элементы управления сигнализацией этого канала и кнопки выбора горизонтального масштаба графика и его очистки.

    Вкладка "Статистика" показывает гистограмму распределения измерений и вычисленные параметры статистики. С помощью курсоров можно также измерить интегральную вероятность P измерения для указанного интервала. Метод вычисления среднего значения может выбираться пользователем (см. вкладку "Настройка").

    Вкладка "Таблица" показывает данные, отображаемые на графике самописца в табличном виде.

    Также здесь имеются кнопки, позволяющие:

    • остановить/запустить вывод данных в таблицу;
    • очистить таблицу;
    • сохранить данные таблицы в текстовый файл;
    • открыть таблицу внешним приложением.

    Вкладка "Настройки" даёт возможность настроить параметры.

    Для статистических вычислений:

    • задать максимальный объём буфера для вычислений (в выборках);
    • указать количество столбцов гистограммы;
    • выбрать метод вычисления среднего;
    • включить мажоритарный фильтр.

    Мажоритарный фильтр: задаётся доля отбрасываемых фильтром крайних значений от 0 до 100%. Например, доля 10 обозначает, что 10% значений (5% минимальных и 5% максимальных) будут отброшены при вычислении параметров статистики. С помощью этого фильтра можно устранить из обработки заведомо ошибочные измерения ("промахи").

    Для таблицы:

    • задаётся максимальное количество строк таблицы — при превышении этого предела самые старые строки будут удаляться из таблицы; эта возможность полезна для очень долгих наблюдений, когда слишком длинная таблица измеренных данных может занять всю имеющуюся у компьютера память; для того, чтобы снять ограничение, установите здесь ноль.

    Для сигнализации:

    • разрешить или запретить выполнять команду при срабатывании сигнализации (управление пределами сигнализации расположено на вкладке "Самописец");
    • задать строку команды, которая будет вызвана при изменении состояния сигнализации; по умолчанию вызывается команда голосового сообщения о состоянии (на английском языке).

    В версии 1.0.0.2 имеется возможность выводить значения суммы, разности и произведения результатов измерения в разных каналах.
