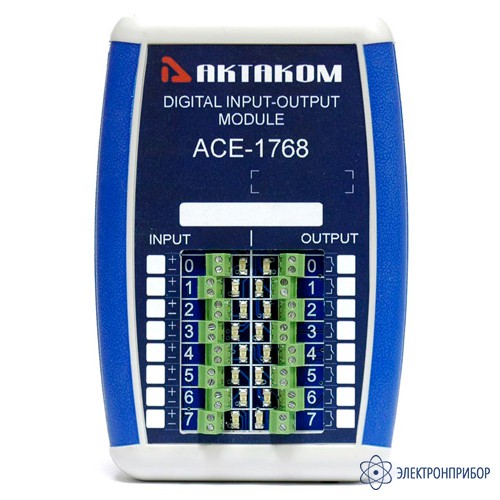

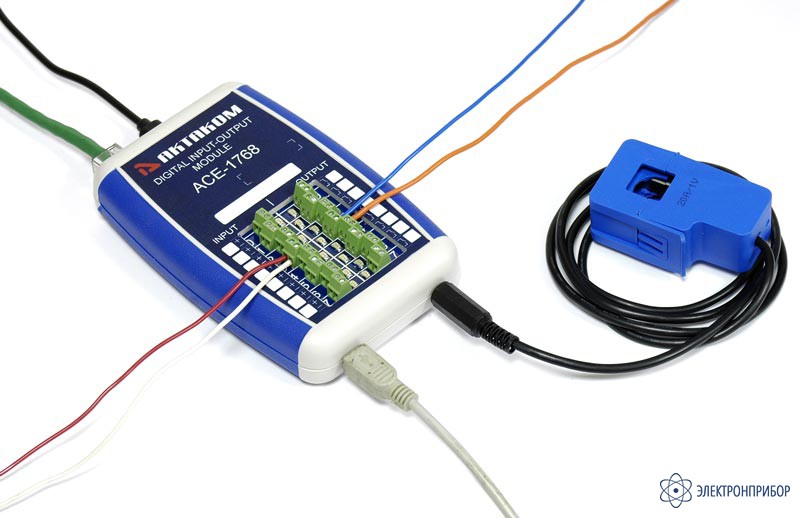

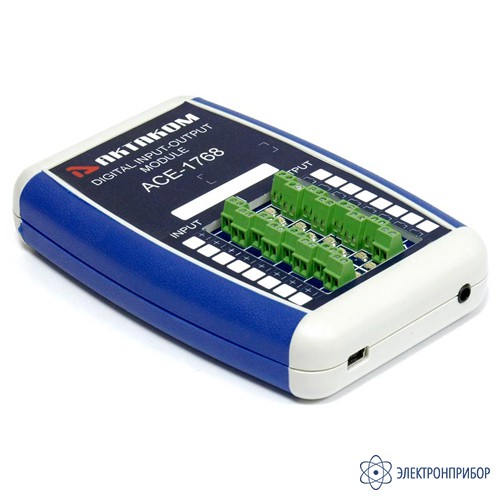

АСЕ-1768 — 8 канальный USB/LAN модуль дискретного ввода-вывода

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение 8 канального USB/LAN модуля дискретного ввода-вывода АСЕ-1768:

    Модуль ввода-вывода ACE-1768 предназначен для построения централизованных систем дистанционного контроля состояния датчиков с дискретными и аналоговыми выходами, а также управления устройствами посредством однопозиционных быстродействующих МОП-реле. Модуль ACE-1768 выполнен в виде приставки к компьютеру – состояние входов и управление выходами осуществляется при помощи внешнего программного обеспечения AKTAKOM Digital IO, устанавливаемого на ПК, работающего под управлением операционных систем линейки Windows.

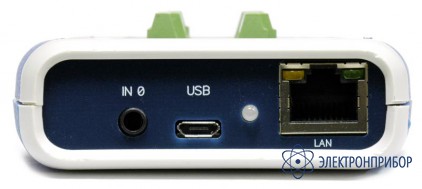

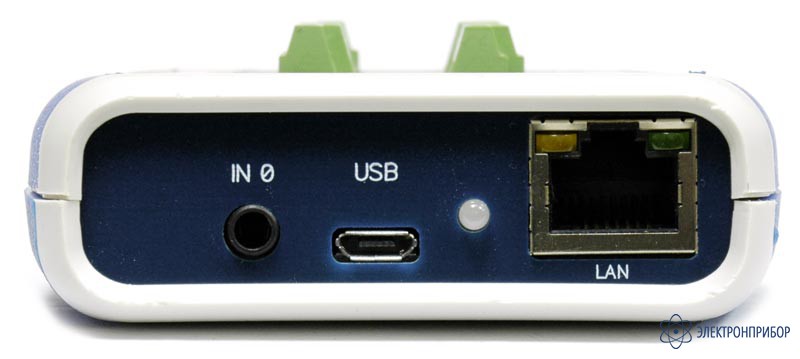

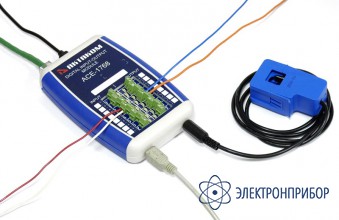

    Взаимодействие ACE-1768 с компьютером может осуществляться через интерфейс USB или интерфейс Ethernet. Разъем micro-USB, расположенный на задней панели прибора, служит для подключения к компьютеру и взаимодействия с прибором через интерфейс USB. Кроме того, этот USB-разъем служит для питания модуля ACE-1768. При подключении к компьютеру через интерфейс USB, взаимодействие по интерфейсу Ethernet невозможно.

    Для работы в локальных сетях Ethernet используется подключение через Ethernet-разъем. В этом случае, для питания прибора необходимо подключить его при помощи USB-кабеля к специализированному сетевому адаптеру, предназначенному для питания и зарядки устройств USB. Использовать USB-разъем компьютера для питания устройства при работе через Ethernet нельзя.

    Перед работой в сети Ethernet требуется настроить сетевые параметры модуля ACE-1768. Настройка сетевых параметров осуществляется при помощи базовой программы AKTAKOM Digital IO или специализированной программы для изменения сетевых настроек AKTAKOM Net Configurator только при подключении прибора к компьютеру через USB-интерфейс. Сетевые настройки прибора включают в себя IP-адрес, маску подсети, шлюз, порт и логин. Все эти параметры, за исключением параметра "Логин" нужно узнать у системного администратора, отвечающего за функционирование сети. Параметр "Логин" отвечает за предоставления доступа к прибору по сети, поэтому пользователь в праве сам устанавливать значение этого параметра. Каждый дискретный вход соединяется с внутренними цепями прибора через опторазвязку. Схема входа представлена на рисунке ниже:

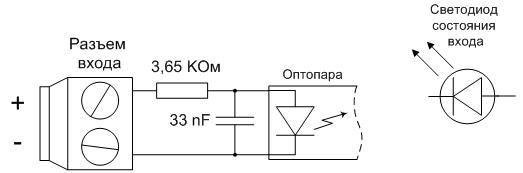

    При подключении внешних цепей к дискретным входам следует соблюдать полярность подключения, как указано на шильдике прибора. Для удобства работы, напротив каждого входного разъема расположен светодиод, показывающий наличие разности потенциалов срабатывания оптопары входа прибора ACE-1768. Если светодиод светится, то разность потенциалов на входе превысила 5В и воспринимается прибором как логическая единица, если – нет, то логическим нулем.

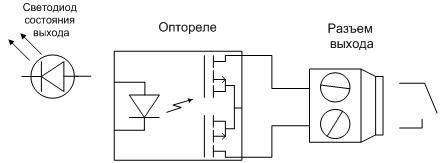

    Каждый выход прибора ACE-1768 гальванически отвязан от внутренних цепей и выполнен на основе оптореле. Схема выхода представлена на рисунке ниже:

    Каждый выход прибора ACE-1768 может коммутировать напряжение не более 60 В. При этом ток коммутации не должен превышать 130 мА. При подключении внешних цепей к выходам прибора ACE-1768 полярность не имеет значения. Для удобства работы, напротив каждого разъема выхода расположен светодиод, который показывает состояние этого выхода. Если светодиод светится, то выход замкнут, если – нет, то разомкнут.

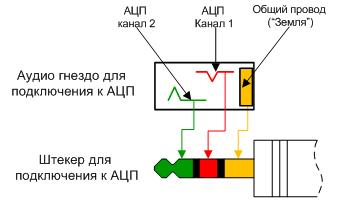

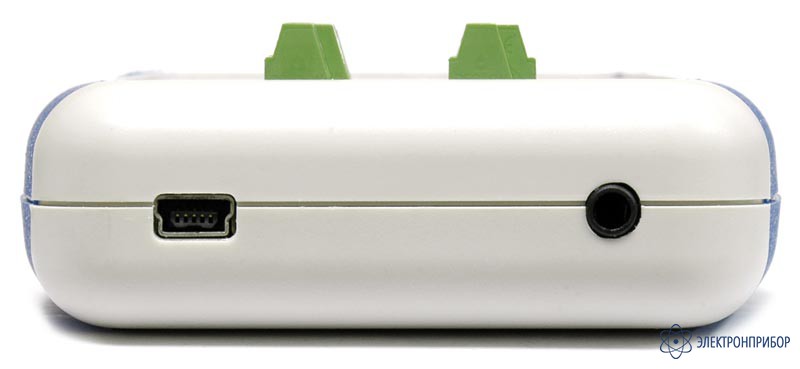

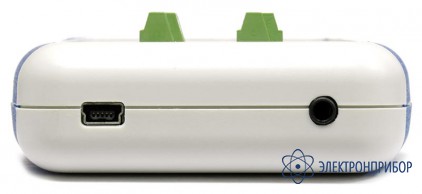

    Входы АЦП прибора ACE-1768 гальванически связаны с внутренними цепями прибора, поэтому при подключении к компьютеру по USB гальваническая развязка между входами АЦП и компьютера будет отсутствовать. Если требуется гальванически развязать ACE-1768 от компьютера, необходимо использовать подключение по Ethernet интерфейсу. Для подключения к АЦП используется аудио гнездо. Назначение контактов приведено на рисунке ниже:

    Напряжение, подаваемое на любой вход АЦП прибора, не должно превышать 3.3 В.

    В модуле ввода-вывода ACE-1768 имеется разъем mini-USB, который используется для подключения датчиков или устройств, работающих по интерфейсу TWI. Линии данных и питания интерфейса не имеют гальванической развязки от внутренней схемы прибора. Соответствие сигналов и контактов разъема mini-USB, используемого для подключения TWI датчиков и устройств, приведено на рисунке ниже:

    Напряжение, подаваемое на любой вход АЦП прибора, не должно превышать 3.3 В. В модуле ввода-вывода ACE-1768 имеется разъем mini-USB, который используется для подключения датчиков или устройств, работающих по интерфейсу TWI. Линии данных и питания интерфейса не имеют гальванической развязки от внутренней схемы прибора. Соответствие сигналов и контактов разъема mini-USB, используемого для подключения TWI датчиков и устройств, приведено на рисунке ниже:

    Особенности 8 канального USB/LAN модуля дискретного ввода-вывода АСЕ-1768:

    • Питание подается по интерфейсу microUSB, одновременно с подключением к ПК;
    • При подключении к прибору по USB интерфейс LAN отключается;
    • Для управления прибором через сеть, необходимо отключить прибор от ПК и подать питание с сетевого адаптера для питания или зарядки устройств через интерфейс USB.
  • Технические характеристики 8 канального USB/LAN модуля дискретного ввода-вывода АСЕ-1768:

    Параметр Значение
    Общие параметры
    Напряжение питания 4.5 – 5.5 В
    Индикация подачи питания светодиодная
    Интерфейс связи с ПК USB (USB 1.1 FullSpeed 12 Мбит/c), Ethernet (10,100Base-T)
    Питание при работе по USB от шины USB
    Питание при работе через Ethernet от сетевого адаптера через USB-разъем на задней панели прибора
    Количество входных каналов 8
    Количество выходных каналов 8
    Количество каналов АЦП 2
    Условия эксплуатации температура -10°С...+45°С, влажность 20...90%
    Параметры входов
    Входной ток рабочий 1 мА / макс. 6 мА
    Максимальное входное обратное напряжение 6 B
    Максимальное входное прямое напряжение 24 В
    Минимальное прямое напряжение входа гарантированного срабатывания 4,5 B
    Время задержки срабатывания модуля по входу 10 мс
    Индикация состояния светодиодная
    Параметры выходов
    Выходы модуля реализованы на быстродействующих МОП-реле со временем срабатывания/отпускания не более 3 мс
    Время срабатывания модуля по выходу 10 мс
    Выходное сопротивление (выключенное состояние) более 10 МОм
    Выходное напряжение (максимальное) 60 В
    Выходной ток рабочий 130 мА
    Проходное сопротивление (в замкнутом состоянии) МОП-реле не более 30 Ом
    Индикация состояния светодиодная
    Параметры входов АЦП
    Допустимое входное напряжение 0 – 3.3 В
    Разрешение 10 бит
    Интегральная нелинейность ±3 младших значащих бита
    Дифференциальная нелинейность ±2 младших значащих бита
    Ошибка смещения ±2 младших значащих бита
    Параметры интерфейсного входа/выхода TWI
    Линия питания интерфейса 3.3 В
    Тип разъема mini-USB
    Подтяжка интерфейсных линий через 10 КОм к линии питания 3.3 В
  • Комплект поставки АСЕ-1768

    Наименование Количество
    1 8 канальный USB/LAN модуль дискретного ввода-вывода АСЕ-1768 1
    2 Краткая инструкция 1
    3 Руководство по эксплуатации 1
    4 Программное обеспечение ACE-174x_SDK_Base Базовый комплект средств разработки ПО 1
    5 Программное обеспечение ADIO8 Aktakom Digital IO 8 Программное обеспечение 1
    6 Программное обеспечение Aktakom AULServer Программное обеспечение AUL Сервер 1
    7 Программное обеспечение ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек 1
    8 Программное обеспечение ASDIO8 Aktakom Smart Digital IO 8 Программное обеспечение 1
    9 Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab 1
