АСЕ1748, АСЕ 1748

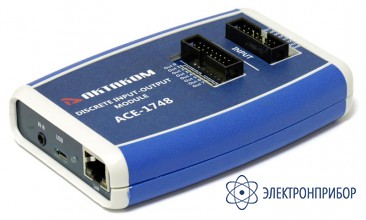

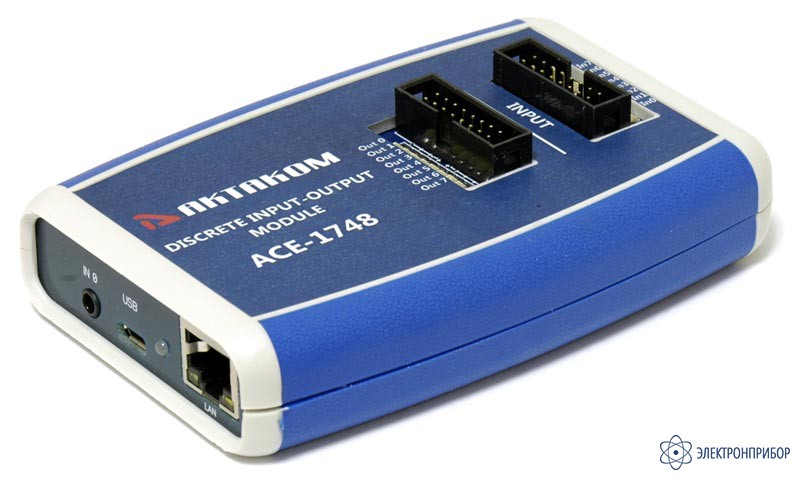

АСЕ-1748 — 8-канальный USB / LAN модуль дискретного ввода - вывода

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение 8-канального USB / LAN модуля дискретного ввода - вывода АСЕ-1748:

    АСЕ-1748 USB / LAN модуль дискретного ввода - вывода 8 канальный предназначен для дистанционного контроля состояния датчиков (датчики имеющие значения на выходе – включено или выключено) и управления устройствами с дискретными входами, которые могут коммутироваться однопозиционными реле. Все входы выходы гальванически развязаны от внутренней схемы АСЕ-1748 USB / LAN модуля дискретного ввода – вывода. Модуль имеет 8 выходов и 8 выходов. Все входы и выходы имеют индикацию состояния – включено.

    Программное обеспечение 8-канального USB / LAN модуля дискретного ввода - вывода АСЕ-1748:

    Программное обеспечение имеет приложения:

    Для ОС Windows с возможностями

    • отображения состояния 8 «лампочек» и 8 «кнопочек» самого модуля. При этом каждый вход («лампочка») и каждый выход («кнопочка») могут быть именованы пользователем самостоятельно, иметь выбранный из палитры цвет состояния включено или выключено. Также пользователем задается звуковое сопровождения события (включение или выключения) по входу или выходу;
    • измерения временных интервалов между событиями (изменения состояний) разных входов/ выходов;
    • связи с другими приложениями ПК, даже без использования комплекта разработчика (SDK). Для этого реализована передача слова состояния (входов) и приём слова управления (выходов) через:

      • средства командной строки Windows;
      • широковещательные системные сообщения Windows;
      • файл, отображаемый на память.

    Для ОС Андроид

    • для индикации состояния входов и управления сигналами на выходах с использованием мобильного устройства (смартфон, планшет).

    В модуле имеется Web интерфейс, обеспечивающий дистанционный контроль состояния входов и ручного управления выходами при использовании любого привычного браузера (IE, Chrome).

  • Технические характеристики 8-канального USB / LAN модуля дискретного ввода - вывода АСЕ-1748:

    Параметр Значение
    Входное сопротивление 1,2 кОм
    Входной ток рабочий 3 мА / макс 50 мА
    Максимальное входное напряжение обратное 6 B
    рабочее прямое 48 В
    Минимальное напряжение срабатывания по входу 3,6 B
    Время задержки срабатывания модуля по входу 10 мс
    Выходы модуля реализованы на быстродействующих МОП-реле с временем срабатывания/отпускания не более 3 мс
    Время срабатывания модуля по выходу 10 мс
    Выходное сопротивление (выключенное состояние), более 10 МОм
    Выходное напряжение (максимальное) 60 В
    Выходной ток рабочий 130 мА
    Выходной ток рабочий 130 мА
    Проходное сопротивление (в замкнутом состоянии) МОП-реле, не более 25 Ом
  • Комплект поставки АСЕ-1748

    Наименование Количество
    1. 8-канальный USB / LAN модуль дискретного ввода - вывода АСЕ-1748 1
    2. Краткая инструкция 1
    3. Руководство по эксплуатации* 1
    4. Aktakom AULServer Программное обеспечение AUL Сервер* 1
    5. ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек* 1
    6. AULFConverter Конвертер файлов формата AKTAKOM USB Lab* 1
    7. АСЕ-174x_SDK_Base Базовый комплект средств разработки ПО* 1

    *Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя.
