АИМ-90 А

Испытания трансформаторного масла на пробой

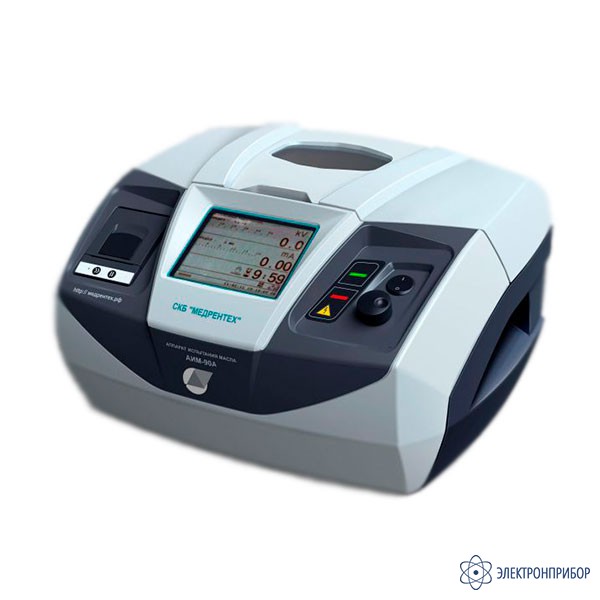

АИМ-90А — аппарат испытания масла автоматический

Сохранить в PDF Распечатать
  • Назначение аппарата испытания масла АИМ-90А:

    АИМ-90А имеет современный дизайн и новые технические решения, которые позволяют проводить испытания полностью в автоматическом режиме, это существенно сокращает трудозатраты оператора и отменяет необходимость находиться у аппарата в течение всего цикла испытаний.

    АИМ-90А самостоятельно поднимает высокое напряжение до момента пробоя диэлектрика, проводит перемешивание, отсчитывает временные интервалы между подъемами напряжения, рассчитывает среднее арифметическое значение пробивного напряжения, среднюю квадратическую ошибку и коэффициент вариации. Используя меню аппарата, оператор имеет возможность изменить количество циклов испытаний, время интервалов, режим перемешивания и другое.

    Время отключения высокого напряжения при пробое составляет 10 микросекунд, что гарантирует отсутствие образования нагара между электродами измерительной ячейки.

    АИМ-90А компактен и эргономичен, вся необходимая информация отображается на ярком шестидюймовом дисплее, имеется встроенный принтер для печати протоколов испытаний. Комплектность аппарата включает две измерительные ячейки.

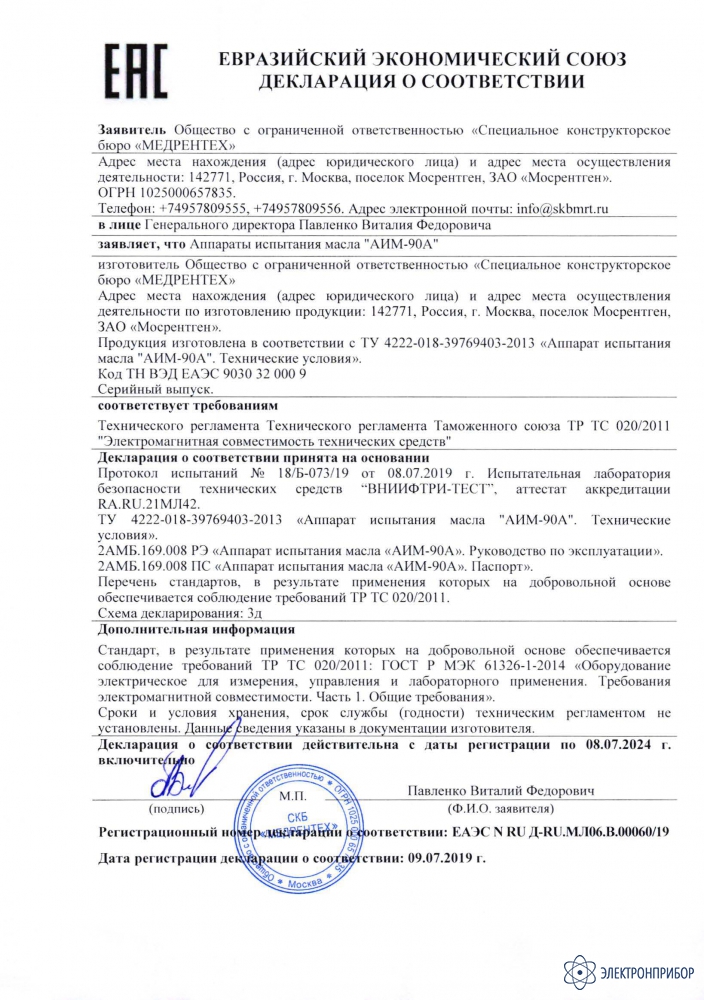

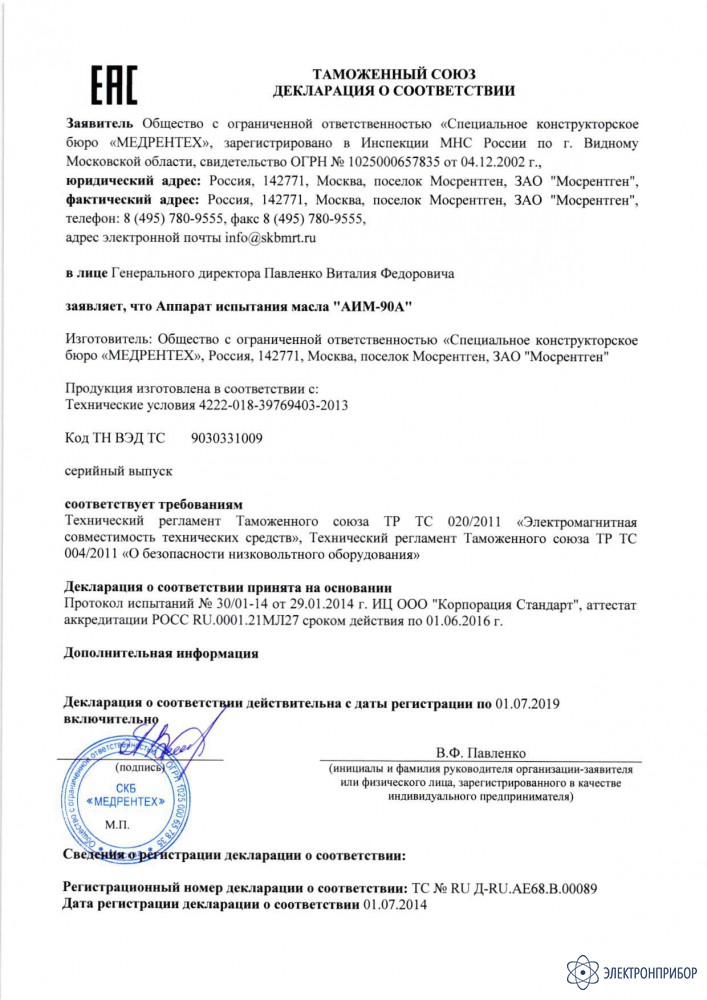

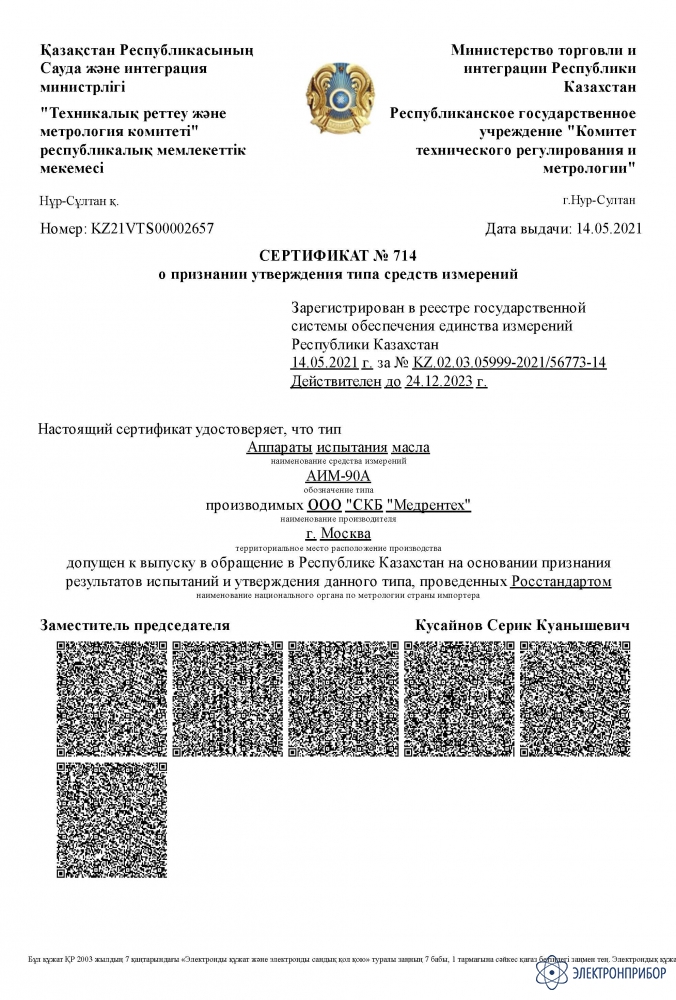

    Аппарат АИМ-90А внесен в Государственный реестр средств измерений и поставляется с Госповеркой.

  • Технические характеристики аппарата испытания масла АИМ-90А:

    Параметр Значение
    Наибольшее пробивное напряжение (действующее значение) 90 кВ
    Наибольшая потребляемая мощность 0,5 кВА
    Объем измерительной ячейки 400 куб. см.
    Напряжение питания (220±22) В, 50 Гц
  • Комплект поставки АИМ-90А

    Наименование Количество
    1 Аппарат АИМ-90А 1
    2 Ячейка измерительная 6АМБ.539.000 1
    3 Кабель сетевой, 220В, 10А, длина не менее 4 м 1
    4 Провод заземления 5АМБ.510.004 1
    5 Шаблон калибр 8ДЕ.151.541 1
    6 Ключ гаечный с открытым зевом двусторонний 10х12 ГОСТ 2839-80 2
    Запасные части
    7 Ячейка измерительная 6АМБ.539.000 1
    8 Вставка плавкая ВП-2Б-5А 2
    9 Магнит постоянный пруток П-04-13N 2
    10 Комплект эксплуатационных документов 1
