Тахеометры

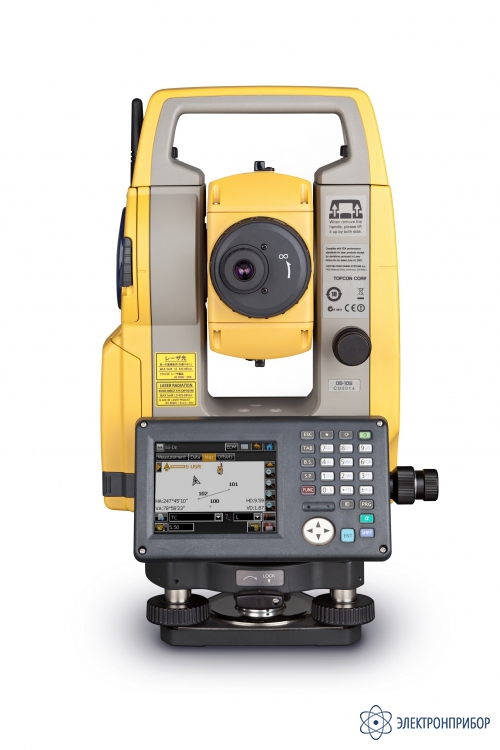

OS-101L — тахеометр инженерный

Код товара: 28587
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      67608-17 до 30.05.2022

    • Производитель

      Topcon, Япония

    Область применения тахеометра инженерного OS-101L:

    Новая серия тахеометров TOPCON OS разумно сочетает в себе лучшие достижения современных технологий геодезического приборостроения и широкие возможности многофункционального программного обеспечения MAGNET Field On Board.Новый фазовый дальномер позволяет без труда выполнять измерения на значительные расстояния по призме, а также до 500 метров без отражателя за короткое время (в режиме точных измерений всего 0,9 секунд) и с высокой точностью.Для управления новыми тахеометрами TOPCON OS предусмотрены два цветных 3,5 дюймовых TFT дисплея с сенсорным вводом. Кроме того ввод информации можно проводить с помощью полной алфавитно-цифровой клавиатуры.Выполнять измерения можно с помощью клавиши, расположенной на боковой панели инструмента. Наличие такой клавиши позволяет проводить измерения, визуально контролируя точность наведение на цель.Новый Li-Ion аккумулятор BDC70 способен обеспечить работу нового тахеометра в течение продолжительного времени (до 18 часов).Связь с устройствами и обмен данными предусмотрен через кабельное соединение (RS232 и miniUSB) и беспроводный модуль Bluetooth. Этот модуль также может быть использован для дистанционного управления инструментом. Для обмена данными и хранения файлов, в дополнение к внутренней памяти, в TOPCON OS используется USB flash диск.При создании новой серии тахеометров TOPCON особое внимание было уделено программному обеспечению для удобства управления и комфортной работы.Продуманное и логичное новое программное обеспечение MAGNET Field On Board содержит большое количество разнообразных вычислительных программ. MAGNET Field On Board способен выполнять сложные расчеты, необходимые при производстве геодезических работ, а большое количество используемых форматов позволяет использовать полученные данные в специализированных программных пакетах.Кроме того в MAGNET Field On Board предусмотрена работа с цифровыми моделями, в том числе вынос в натуру простым выбором необходимых элементов прямо с экрана.

    Современная серия тахеометров TOPCON OS способна стать незаменимым помощником в строительстве, маркшейдерском деле, землеустройстве, топографии, при проведении изысканий и в других приложениях.

    Особенности тахеометра инженерного OS-101L:

    • Высокий класс защиты IP65 гарантирует работоспособность тахеометра в условиях повышенной влажности и сильной запыленности
    • Приборы адаптированы для работы в условиях низких температур (до -30ºС)
    • Низкое энергопотребление. Время работы от одного Li-Ion аккумулятора 18 часов в режиме измерения расстояний каждые 30 секунд (аккумуляторы можно приобрести в магазинах бытовой электроники)
    • Уверенные измерения без отражателя до 500 метров на различные поверхности
    • Высокая точность измерения расстояний (2 мм + 2 ppm на призму, 3 мм + 2 ppm без отражателя)
    • Минимальное измеряемое расстояние 30 см
    • Время измерения расстояний 0,9 секунды
    • Безотражательный дальномер позволяет легко выполнять измерения сквозь препятствия и на объекты небольшого размера
    • Двухосевой компенсатор с диапазоном работы ± 6’
    • Клавиша запуска измерений на боковой панели
    • Клавиша быстрого перехода в режим настроек на клавиатуре
    • Переключение режима работы «без отражателя» - «призма» - «пленка» с помощью одной кнопки
    • Цветные 3,5 дюймовые TFT QVGA дисплеи (OS-105L один), сенсорный ввод
    • Подсветка сетки нитей, дисплея и клавиатуры для работы в сумерках
    • Память: внутренняя (500 Мб) + внешняя (USB flash диск)
    • Порты USB A и miniUSB для расширения памяти и передачи данных
    • Створоуказатель для быстрого выноса точек (во всех моделях)
    • Лазерный отвес (дополнительная опция)
    • Технология Longlink и встраиваемый модуль Bluetooth позволяют подключить внешний контроллер и управлять процессом сбора данных на удалении до 300 м. от прибора (указана дальность действия модуля, установленного в тахеометре. Дальность работы также зависит от модуля Bluetooth, установленного в контроллере управления)
    • Многофункциональное программное обеспечение MAGNET Field On Board
    • Поддержка форматов SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation
    • Простой экспорт в AutoCAD, загрузка чертежей в тахеометр
    • Все приборы изготавливаются только в Японии

    Возможности и особенности программного обеспечения MAGNET Field on Board:

    • работа с проектами (создание, удаление, настройка);
    • импорт, экспорт данных различных форматов определение координат;
    • обратная засечка;
    • проектирование трассы, поперечников;
    • измерение недоступного расстояния, превышения;
    • обмер рулеткой;
    • измерения со смещениями;
    • вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
    • расчетный модуль COGO;
      • обратная задача;
      • точка в направление;
      • пересечение;
      • инженерный калькулятор;
      • расчет кривых;
      • вычисление и подбор площади;
      • расчет угла между тремя точками;
      • расчет координат точек по смещению линии, кривой, трассы;
      • расчет координат точек хода при вводе данных вручную;
      • преобразование координат методом разворота относительно базовой точки;
      • смещение системы координат по азимуту, расстоянию, высоте или координатам точек;
      • преобразование координат по масштабу относительно базовой точки;
      • плановые преобразования системы координат по соответствующим точкам;
      • вычисление объема по разностям ЦМР
    • отображение результатов измерений или расчетов на миникарте;
    • рисовка простейших элементов в процессе работы.

    Программное обеспечение:

    • MAGNET Field On-Board + Basic режим (определение координат);
    • Обратная засечка;
    • Проектирование трассы, поперечников;
    • Измерение недоступного расстояния, превышения;
    • Обмер рулеткой;
    • Измерения со смещениями;
    • Вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
    • Координатная геометрия;
    • Уравнивание хода;
    • Загрузка и работа с ЦМР и ЦММ;
    • Отображение результатов измерений или расчетов на миникарте;
    • Рисовка простейших элементов в процессе работы.)
  • Технические характеристики тахеометра инженерного OS-101L:

    Параметр Значение
    Измерение углов
    Точность (с.к.о.) измерения угла одним приемом 1
    Диапазон измеряемых расстояний
    без отражателя 0.3 - 500 м.
    на отражающую плёнку (RS90N) 0.3 - 500 м.
    дальность по одной призме 0.3 - 5000 м.
    Точность измерения расстояний
    по одной призме 2 + 2 х 10-6 х D
    без отражателя 3 + 2 х 10-6 х D
    Дискретность отсчетов при измерении расстояний
    Точный режим 0.9
    Грубый режим 0.7
    Режим слежения 0.3
    Другие характеристики
    Лазерный отвес опционально
    Створоуказатель Есть (зелёный / красный)
    Целеуказатель Есть
    Зрительная труба
    Увеличение 30
    Внешние условия эксплуатации прибора
    Пыле- влагозащищенность IP65
    Рабочая температура –30°... +50°
    Компенсатор
    Тип Двухосевой
    Диапазон работы ± 6’
    Панель управления
    Экран С обоих сторон прибора, 3,5 дюйма, цветной TFT QVGA, сенсорный ввод
    Клавиатура 26 клавиш на панели управления + 1 клавиша на боковой панели
    Подсветка Дисплей + сетка нитей + клавиатура
    Интерфейсы
    I/O порты RS232C / USB 2.0 Host (Тип А) / USB тип miniB
    Карты памяти USB флэш диски (до 8ГБ)
    Беспроводный модуль Bluetooth Есть (радиус действия до 300 м)
    Память
    Внутренняя память 500 Мб
    Оптический отвес
    Точность < 0,5
    Батарея питания
    Период работы при +20ºС (углы и расстояния) Более 20
    Зарядное устройство
    Период зарядки Около 5,5
    Вес
    Тахеометр с батареей 5.7 кг.
    Прочие характеристики
    Телекоммуникационный модуль TSshield-защитник Есть
    Наводящие винты Односкоростные с закрепительными механизмами
    Формат данных SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation
    Страна изготовления Япония
    Гарантийный срок 1 год + 1 год дополнительная гарантия
  • Комплект поставки OS-101L

    Наименование Количество
    Тахеометр технический OS-101L 1
    Li-Ion аккумулятор BDC70 1
    Зарядное устройство CDC68 1
    USB flash диск (4Гб) 1
    Крышка объектива 1
    Бленда 1
    Юстировочные инструменты 1
    Руководство пользователя на русском языке 1
    Футляр 1
    Плечевые ремни 1
    CD диск с ПО Magnet Field On Board 1
    Свидетельство о поверке 1
  • Дополнительная комплектация OS-101L
