ЧЭП 2320

Аксессуары к миллиомметру ТРОМ-1

ЧЭП2320 — коммутатор для измерения сопротивлений обмоток трансформатора поочередно по трем фазам в двухканальном режиме вместе с комплектом проводов

Код товара: 51876
  • Описание коммутатора для измерения сопротивлений обмоток трансформатора поочередно по трем фазам в двухканальном режиме вместе с комплектом проводов ЧЭП2320:

    Коммутатор для измерения сопротивлений обмоток трансформатора поочередно по трем фазам в двухканальном режиме вместе с комплектом проводов ЧЭП2320 для миллиомметра ТРОМ-1 позволяет ускорить процесс измерения сопротивления обмоток трансформаторов большой мощности за счет того, что измерительные провода подключаются ко всем трем фазам трансформатора за один подъем на трансформатор.

    Последующие измерения проводятся миллиомметром ТРОМ-1 поочередно по трем фазам в двухканальном режиме. Переключение измеряемой фазы производится при помощи коммутатора ЧЭП2320 «с земли», без подъема на трансформатор. Поддерживает следующие группы соединений обмоток: «звезда с нулем — звезда» и «звезда с нулем — треугольник, 11 группа».

    ЧЭП2320 имеет функцию для переключения фаз трансформатора при измерении сопротивления обмоток трансформатора миллиомметром ТРОМ-1 поочередно по трем фазам в двухканальном режиме.

    По заказу можно собрать коммутатор под любую группу соединения обмоток. ЧЭП2320 отдельно не является измерителем, работает только комплектно с миллиомметром ТРОМ-1.

    Схема подключения

  • Комплект поставки ЧЭП2320

    Наименование Количество

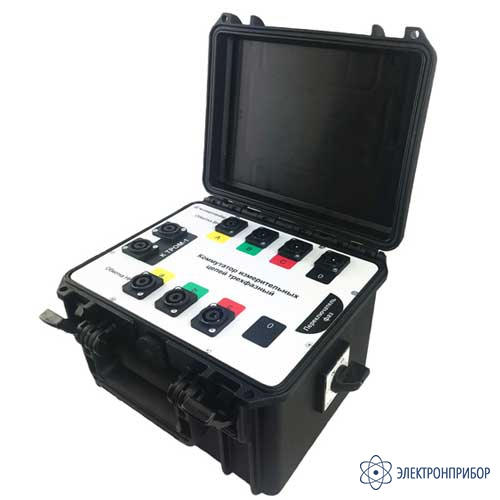

    1 Коммутатор для измерения сопротивлений обмоток трансформатора поочередно по трем фазам в двухканальном режиме ЧЭП2320 1

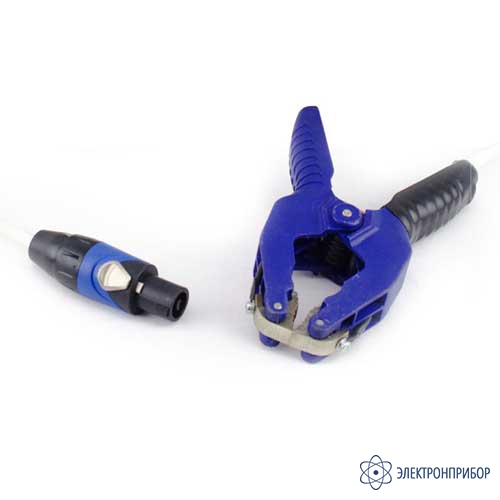

    2 Измерительные провода длиной 12 м с зажимами типа "крокодил" с шириной схвата до 55 мм 7

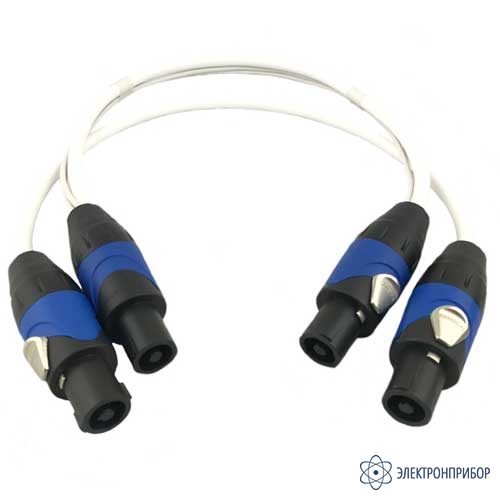

    3 Соединительные провода ЧЭП2320 - ТРОМ-1 1

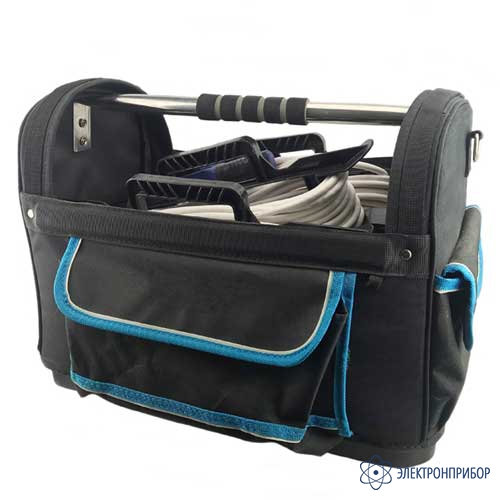

    4 Сумка или кейс для переноски проводов 1
  • Совместимость с ЧЭП2320
