Новинка СКБ ЭП: прибор ПКВ/М17 для диагностики высоковольтных выключателей до 500 кВ
Компания ЭЛЕКТРОНПРИБОР, официальный дилер оборудования СКБ ЭП, сообщает о начале приёма заявок на новейшую разработку — прибор контроля выключателей ПКВ/М17. Устройство предназначено для диагностики технических параметров высоковольтных коммутационных аппаратов и уже доступно для бронирования. Официальное внесение в Государственный реестр средств измерений РФ запланировано на сентябрь 2026 года.
Прибор контроля выключателей ПКВ/М17
Для каких выключателей подходит ПКВ/М17?
Новинка обеспечивает контроль масляных, вакуумных, элегазовых и электромагнитных выключателей напряжением от 6 до 500 кВ, а также отделителей и короткозамыкателей. Прибор может использоваться как на отечественном оборудовании, так и на импортных аналогах (ABB, AREVA, ALSTOM, SIEMENS и других) — для этого предусмотрены специальные крепёжные приспособления для установки датчиков.
Что измеряет прибор?
ПКВ/М17 объединяет расширенные измерительные возможности в одном корпусе. Диагностика выполняется одновременно по трём полюсам, с поддержкой до шести разрывов на полюс.
Ключевые параметры контроля:
- Временные характеристики от 0,01 до 200 секунд.
- Регистрация моментов переключения контактов, включая контакты предвключённых резисторов (PIR).
- Токи катушек включения и отключения до 30 А.
- Скорость движения подвижных частей до 20 м/с.
- Ход подвижных частей до 900 мм.
Прибор поддерживает работу с линейными, угловыми и реостатными датчиками перемещения.
В стандартном комплекте прибора:
- Линейный датчик ДП12 — предназначен для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1–900 мм. Разрешение — 0,5 мм, точность — ±1 мм.
- Угловой датчик ДП21 — используется для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений — 0–360°, разрешение — 0,09°, точность — ±0,56°.
Дополнительно, по заказу:
- Реостатный датчик ДП32 — предназначен для измерения линейного перемещения в вакуумных выключателях с открытым изоляционным корпусом. Диапазон измерений — 0,1–20 мм, точность — ±0,2 мм.
При использовании трёх однотипных датчиков контроль скорости и хода может выполняться одновременно по всем трём полюсам, что существенно ускоряет диагностику.
Удобство работы и автономность

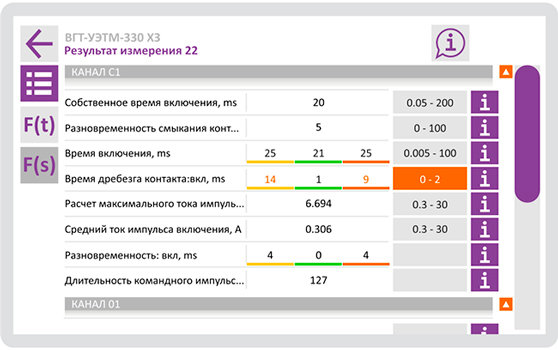

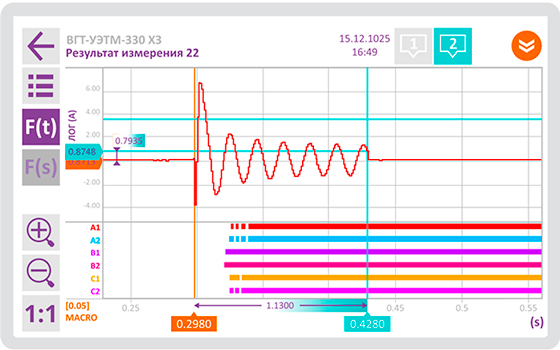

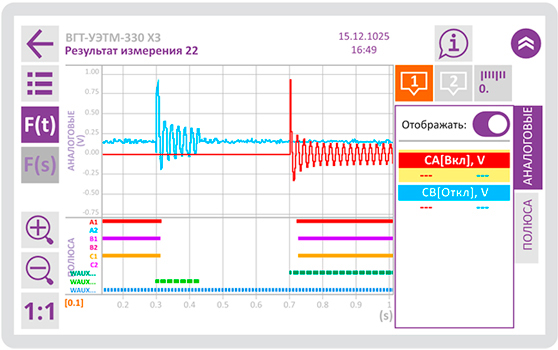

ПКВ/М17 является полностью самостоятельным прибором. Все настройки, графики и результаты измерений отображаются на встроенном дисплее — подключать внешний компьютер не требуется. Дополнительно предусмотрена возможность передачи данных на ПК или сохранения на USB‑флеш‑накопитель.

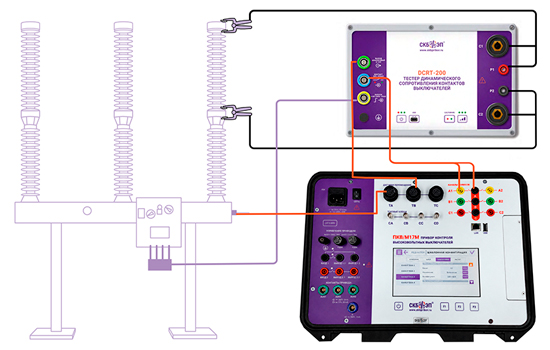

Измерение динамического сопротивления в комплексе с DCRT-200
Прибор ПКВ/М17 предназначен для диагностики высоковольтных выключателей и позволяет контролировать временные, скоростные и ходовые характеристики, выявляя отклонения в работе механизма.
Для расширения диагностических возможностей может применяться тестер DCRT-200, который дополняет ПКВ/М17 функцией измерения динамического сопротивления контактов. Это позволяет дополнительно выявлять дефекты контактной системы, такие как износ, подгорание и ухудшение электрического контакта.
Специальные возможности
Особое внимание разработчики уделили функции контроля предвключённых резисторов (PIR). Прибор точно фиксирует моменты переключения контактов, позволяя выявлять несинхронность срабатывания и другие отклонения, которые влияют на надёжность работы высоковольтного оборудования.
Эксплуатация в любых погодных условиях
Если Вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М17 гарантированно работает при температуре от -20 до +50 °С.
Статус и доступность
Прибор ПКВ/М17 — это новая разработка СКБ ЭП, ещё не включённая в Госреестр (плановая дата сентябрь 2026 г.). Однако уже сейчас ЭЛЕКТРОНПРИБОР принимает заявки на приобретение и бронирование новинки. Это возможность получить современное оборудование для диагностики выключателей одним из первых.
Подробная информация о ПКВ/М17, а также возможность оформить заявку на бронирование — в карточке товара на нашем сайте.
Оформить заказ, получить консультацию по выбору модификации и уточнить цену можно:
на сайте ЭЛЕКТРОНПРИБОР;
по телефону 8 800 222-91-11;
по электронной почте info@1ep.ru
По вопросам технической поддержки, подбора комплектации и оформления предзаказа обращайтесь к менеджерам ЭЛЕКТРОНПРИБОР.
