Программируемые источники питания переменного тока серии APS-77000

Модельный ряд источников питания производства компании GW Instek (Тайвань) пополнился новыми программируемыми источниками питания переменного тока серии APS-77000. Серия представлена двумя моделями, которые различаются выходной мощностью (APS-77050 до 500 ВА, APS-77100 до 1000 ВА). Каждая модель выпускается в двух исполнениях с опцией APS-710 и без нее. Опция APS-710 существенно расширяет функциональные возможности источников питания.

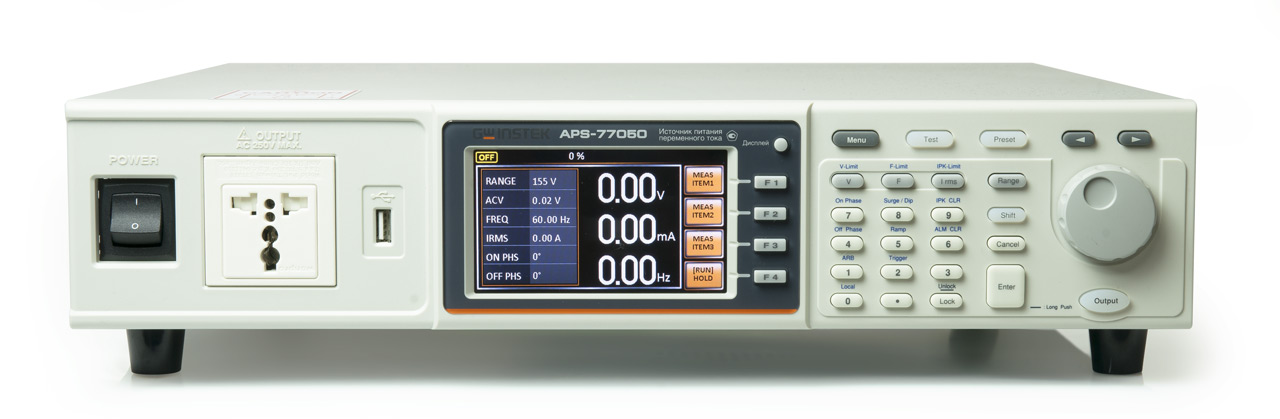

Базовая модель источника питания имеет 7 измерительных функций ваттметра (Uскз, Iскз, F, P, Q, PF, Iпик) с возможностью одновременного отображения на дисплее. Предусмотрен порт USB на передней панели для сохранения и воспроизведения настроек. Для удобства пользователя подключение нагрузки осуществляется, как с помощью универсального трехконтактного выхода на передней панели, так и к клеммам на задней панели. Цветной ЖК дисплей диагональю 11 см имеет разрешение 480 х 272

Модели с опцией APS-710 дополнительно оснащены следующими функциями и возможностями:

  • измерение бросков пускового тока с функцией удержания (Ipk hold) и коэффициента амплитуды (CF);
  • воспроизведение сигналов произвольной формы
  • создание и воспроизведение тестовых последовательностей
  • имитация и программирование
  • увеличение диапазона выходного напряжения до 600 Вскз (опция APS-003)
  • увеличение диапазона частоты выходного напряжения до 1 кГц (опция APS-004)
  • выход внешней синхронизации (BNC)
  • интерфейсы: LAN и опционально GPIB или USB + RS-232

Благодаря увеличению разрешения источники питания APS-77000 идеально подходят для испытаний в светодиодной промышленности и тестирования энергопотребления в режиме ожидания.

Режим ИМИТАЦИИ: обеспечивает различные имитации входных переходных форм сигналов, таких как, отключения электроэнергии; повышение напряжения и падения напряжения и т.д., чтобы оценить влияние, исходящее от переходных процессов, на тестируемый объект. Например, тест на выносливость конденсатора.

Режим ПОСЛЕДОВАТЕЛЬНОСТЬ: десять программ, каждая программа состоит из 0 ~ 255 шагов. Диапазон настройки времени для каждого шага составляет 0,01 ~ 99,99 секунды. Объединение наборов шагов позволяет создавать сложные формы сигналов.

Режим ПРОГРАММИРОВАНИЕ: этот режим позволяет пользователям устанавливать пределы для тестирования по маске годен / негоден. Предусмотрено десять наборов программ и каждый набор имеет 50 ячеек памяти. Каждая ячейка памяти состоит из 9 шагов. Программы могут включать циклы и условия остановки.

Режим ARB: обеспечивает более 50 различных форм сигналов для быстрой имитации различных типов искажений, возникающих в реальных системах. Искаженная форма сигнала возникает из-за различных нелинейных эффектов, таких как, индуктивность, паразитная емкость.

Параметр

APS-77050,

APS-77050 с опцией APS-710

APS-77100,

APS-77100 с опцией APS-710

Мощность (синус, прямоугольник) 500 В*А 1000 В*А
Напряжение 0…310 В
Ток 4,2 Аскз 8,4 Аскз
Частота 45…500 Гц
