Новые модели в серии генераторов АКИП-3409

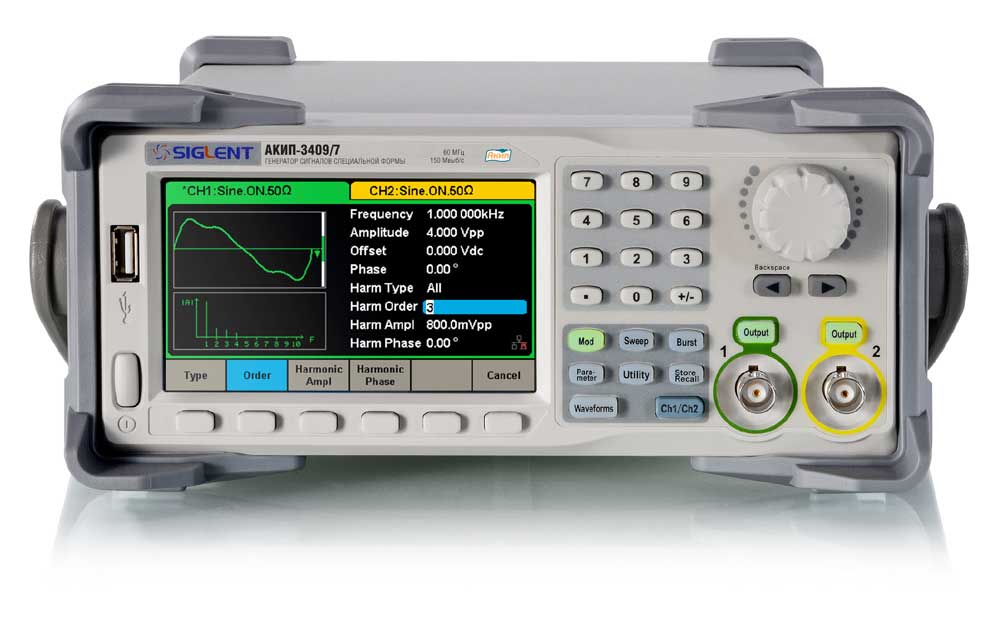

Представляем две новые модели в популярной серии генераторов сигналов АКИП-3409: АКИП-3409/6 (30 МГц) и АКИП-3409/7 (60 МГц).

Новые модели получили обновленный внешний вид и теперь напоминают новую серию АКИП-3418. Новые генераторы обладают всеми преимуществами прошлых моделей, серии АКИП-3409: два полностью независимых выходных канала, переключаемое выходное сопротивление 1 МОм/ 50 Ом, технология прямого цифрового синтеза (DDS) для формирования точных, стабильны и неискаженных по форме сигналов.

Диапазон выходных частот от 1 мкГц до 30 МГц для модели АКИП-3409/6 и до 60 МГц для модели АКИП-3409/7, частота дискретизации до 125 МГц, ЦАП – 14 бит.

Отличительными особенностями новых моделей являются:

  • возможность формирования выходного сигнала путем задания гармоник (до 10 гармоник);
  • большее число предустановленных произвольных форм сигнала (196 видов);
  • экран с большей диагональю (11 см) и увеличенным разрешение (480х272).

Основные характеристики:

Модели Частота Выходной уровень
(выходное сопротивление)
Длина памяти для
формирования сигнала
АКИП-3409/6 1 мкГц – 30 МГц 2 мВ ~ 10 Впик (50 Ом);
4 мВ ~ 20 Впик (1 МОм)
16К
АКИП-3409/7 1 мкГц – 60 МГц

Основные возможности:

  • Число выходных каналов: 2 (независимых во всех моделях)
  • Внутренний опорный генератор: ±2,5x10-5
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный, импульс, шум
  • Режим формирования сигнала произвольной формы до 6 МГц
  • Широкий перечень встроенных форм сигналов произвольной формы (196 форм)
  • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ
  • Режим линейного и логарифмического свипирования (ГКЧ) и формирования пакетов радиоимпульсов (Burst )
  • Формирование выходного сигнала путем задания гармоник (10 макс.)
  • Частотомер: 100 мГц - 200 МГц
  • Цветной графический дисплей для отображения выходных форм сигнала (диаг. 11 см, разрешение 480х272 точек)
  • Интерфейс USB, GPIB (опционально)
  • Графический редактор для формирования сигналов СПФ с помощью ПК (программа EasyWave)

Серия генераторов АКИП-3409 отличается высокой производительностью, низким уровнем джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами, что позволяет формировать высокоточные сигналы. Высокие технические характеристики, функциональность и доступная цена делают генераторы АКИП-3409 непревзойденными в своем классе.
