Новый компактный источник питания Актаком

Ассортимент компактных аналоговых источников питания Актаком пополнился новой моделью.

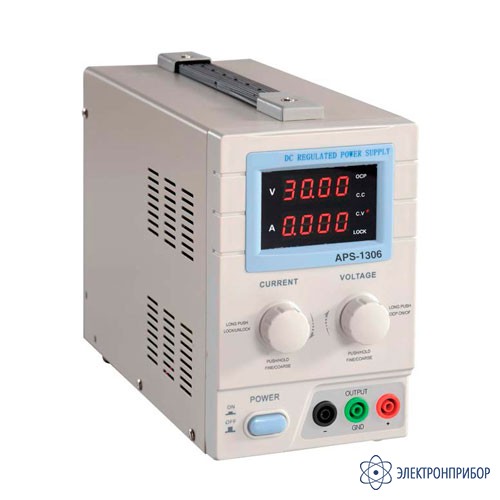

Представляем новый линейный источник питания экономного класса APS-1306.

Новый источник питания предназначен для питания радиотехнических устройств стабилизированным напряжением от 0 до 30 В и током от 0 до 5 А.

На передней панели APS-1306 расположены:

  • ручки регуляторов напряжения и тока;
  • два светодиодных индикатора напряжения и тока;
  • индикаторы рабочих режимов:
    • стабилизации напряжения CV;
    • стабилизации тока СС;
    • защиты от перегрузки по току OCP;
    • блокировки регуляторов VOLTAGE или CURRENT;
  • выходные гнезда для подключения нагрузки;
  • кнопка включения прибора.

Для установки необходимых значений выходного напряжения и порога ограничения тока в нагрузке, используются поворотные регуляторы VOLTAGE (напряжение) и CURRENT (ток) с режимами фиксации установленных значений.

Несмотря на наличие всего двух ручек регуляторов напряжения и тока прибор имеет возможность грубой и точной установки выходных параметров с разрешением по напряжению 10 мВ и току 1 мА. Переключение между грубой и точной настройкой выходных параметров производится кратковременным нажатием на соответствующий режиму установки регулятор VOLTAGE или CURRENT.

Источник питания Актаком APS-1306 имеет функцию блокировки поворотных регуляторов, которая предотвращает случайное изменение выходных параметров. Для блокировки выходных параметров необходимо нажать и удерживать регулятор VOLTAGE, пока не загорится индикатор LOCK режима блокировки. Отключение производится повторным длительным нажатием на регулятор VOLTAGE.

При нажатии и удержании регулятора CURRENT прибор активирует защиту от перегрузки по току (функция OCP). В этом случае индикатор «OCP» начнёт мигать и выход источника питания отключится.

Технические решения примененные в источнике питания Актаком APS-1306 позволяют получить неплохие характеристики выходных параметров:

  • базовая точность установки выходного напряжения и тока 0,5%;
  • пульсации выходного напряжения 2 мВскз;
  • нестабильность выходного напряжения по сети и при изменения напряжения на нагрузке всего 0,01%.
  • нестабильность выходного тока по сети и при изменения напряжения на нагрузке всего 0,1%.

Индикации выходных параметров производится раздельно - устанавливаемые значения напряжения и тока воспроизводятся на разных индикаторах и отображаются одновременно. В качестве индикаторов тока и напряжения в приборе используются четырехразрядные светодиодные индикаторы.

Новый аналоговый источник питания Актаком APS-1306 имеет компактные размеры 116х180х265 мм и небольшой вес 5,8 кг.
