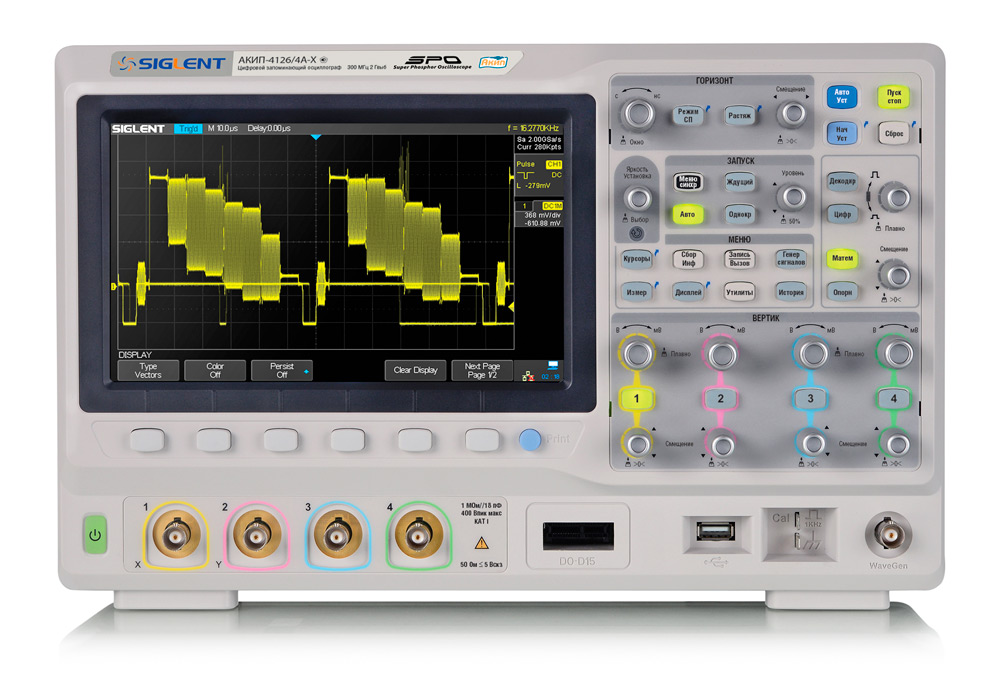

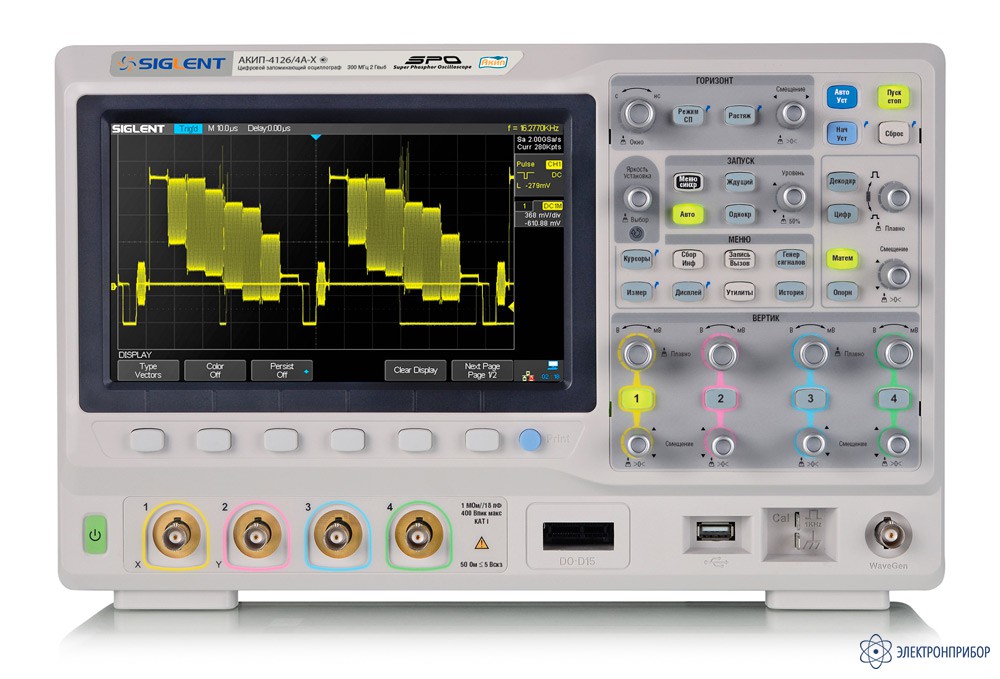

Новая серия осциллографов АКИП-4126X Скорость - выше, память – больше!

Популярная серия, доступных и производительных, осциллографов АКИП-4126 получила модернизацию. Обновленная серия называется АКИП-4126-X.

Осциллографы новой линейки имеют 2-канальное и 4-канальное (с индексом «А») исполнение. Полосы пропускания от 70 до 300 МГц, частота дискретизации до 2 ГГц (при объединении каналов). Разрядность АЦП 8 бит (до 11 бит в режиме увеличенного разрешения Eres), память 70 МБ на каждый канал (140 МБ при объединении).

Обновленная серия получила более современный дизайн, улучшилась чувствительность клавиш и регуляторов управления, сами органы управления стали более качественными и приятными, возросло общее быстродействие осциллографа. Основные технические отличия от предыдущей серии заключаются в увеличенном объеме памяти 70 МБ на канал в новой серии, против 14 МБ, и увеличенной до 140.000 осц./сек. скорости обновления экрана.

АКИП-4126/1-X / АКИП-4126/1А-X АКИП-4126/2-X / АКИП-4126/2А-X АКИП-4126/3-X / АКИП-4126/3А-X АКИП-4126/4-X / АКИП-4126/4А-X
Число вх. каналов 2 / 4 2 / 4 2 / 4 2 / 4
Полоса пропускания 0…70 МГц 0…100 МГц 0…200 МГц 0…300 МГц

Сбор данных осуществляется в режимах: выборка, пиковый детектор, усреднение (до 1024 раз) и высокое разрешение (HiRes). В новинках реализован режим быстрого автоматического обнаружения событий по условиям заданным пользователем, синхронизация по длительности импульса и ТВ (Video). Конструкцией осциллографов предусмотрена возможность анализа смешанных сигналов (MSO - Mixed Signal Oscilloscope) – разъем подключения шлейфа логического пробника находится на передней панели.

Осциллографы имеют качественный цветной TFT-дисплей с диагональю 20 см (SVGA, 8 х 14 дел, разрешение 800х480), полный набор автоизмерений и математических функций, удобный интерфейс. Новинки отличаются высокой скоростью обновления информации на экране при сборе данных. Предусмотрены интерфейсы: USB (host/device), LAN, выход синхр. (BNC), выход «Годен/ Негоден» (BNC). Опционально доступен интерфейс GPIB в виде коммуникационного USB кабеля-адаптера. Для согласования входного тракта в различных измерительных схемах осциллографы имеют переключаемый входной импеданс 1MΩ/ 50Ω. Ряд новых решений и режимов, внедрённых в осциллографах серии АКИП-4126-X, предоставляют пользователю дополнительные ресурсы для тестирования современных цифровых схем и устройств.

Так, например, осциллографы серии АКИП-4126-X по большинству параметров превосходят серию осциллографов InfiniiVision 2000X, кроме, пожалуй, размеров экрана. Память в 700 раз больше, частота дискретизации одинаковая, скорость обновления почти в трое выше, а стоимость на 20 – 30% ниже у АКИП-4126-X. Причем опции сегментированной памяти, прикладной программы тестирования по маске у АКИП-4126-X уже включены в стоимость осциллографа, а для InfiniiVision 2000X их придется докупать за отдельные деньги. Возможности анализа смешанных сигналов у АКИП-4126-X также шире, поскольку опция смешанных сигналов включает 16 цифровых каналов, а не 8, как у InfiniiVision 2000X.

  • Высокая скорость сбора данных: 140.000 осциллограмм/с.
  • Память 70 МБ на каждый канал (140 МБ при объединении).
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV).
  • Автоматические (32 параметра) и курсорные измерения (ΔU; ΔT; 1/ΔT).
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√).
  • Статистическая обработка результатов измерений.
  • Сегментированная память.
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске).
  • Интерполяция SinX/x, режим Х-Y.
  • Осциллограф смешанных сигналов (16 цифровых каналов) - опция.
  • Синхронизация и декодирование I2C, SPI, UART/RS232, CAN, LIN – опция.
  • Генератор сигналов (функциональный + СПФ) – опция; частота дискретизации 125 Мвыб/с, диапазон до 25 МГц (синус), разрешение 1 мкГц. Выходные формы: прямоугольник, пила, импульс, синус, шум, гауссовский, кардио и экспоненциальный сигнал. Разрядность ЦАП 14 бит, Длина памяти для произвольной формы - 16000 точек. Выходной уровень: 4 мВпик ~ 6 Впик (1 МОм), 2 мВпик ~ 3 Впик (50 Ом).
  • Измерение мощности и показателей качества электроэнергии – опция.

Достаточно важные улучшения длины памяти и быстродействия осциллографов серии АКИП-4126-X не привели к значительному увеличению цены. В сравнении со стоимостью осциллографов серии АКИП-4126, новые стоят примерно на 8 - 13% дороже. Это позволяет говорить о том, что осциллографы серии АКИП-4126-X – лучшее предложение на рынке среди осциллографов 2000 серий.
