Измерители относительной влажности и температуры (термогигрометры, психрометры)

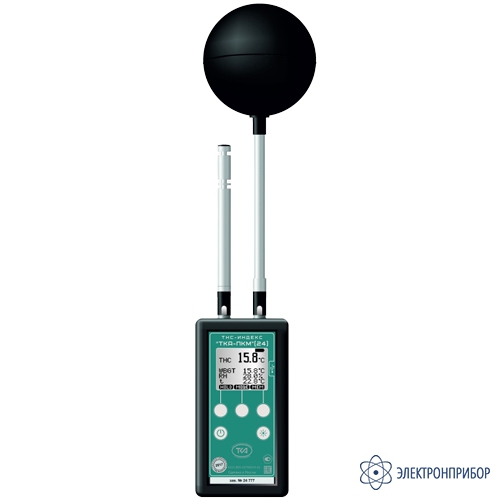

ТКА-ПКМ (24) — многофункциональный измеритель параметров окружающей среды

Код товара: 24299
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      24248-09 до 23.09.2024

    • Единый реестр РРП

      РЭ-2272/20

    • Реестр промышленной продукции РФ

      1022\19\2022

    • Производитель

      ТКА

    Назначение многофункционального измерителя параметров окружающей среды ТКА-ПКМ (24):

    Прибор ТКА-ПКМ (24) предназначен для измерения в помещениях относительной влажности, температуры воздуха и температуры внутри чёрного шара, а также отображения вычисляемых в режиме реального времени параметров:

    • ТНС и WBGT-индексов (°С);
    • температуры влажного термометра (tвл, °С);
    • температуры точки росы (tтр, °С);
    • средней температуры излучения (tрад.ср., °С);
    • интенсивности теплового облучения (Вт/м2).

    Область применения прибора:

    Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

    Описание многофункционального измерителя параметров окружающей среды ТКА-ПКМ (24):

    Диапазон показаний температуры влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических (ГОСТ 8.524-85).

    Диапазон показаний температуры точки росы определяется в соответствии с ГОСТ 8.524-85.

    Диапазон показаний индекса тепловой нагрузки среды (ТНС-индекса) вычисляется по формуле для расчёта ТНС внутри помещений:

    ТНС = 0,7· tвл + 0,3 · tsph, где tвл — температура влажного термометра, tsph — температура чёрного шара.

    Диапазон показаний средней радиационной температуры вычисляется, согласно ISO 7726, по формуле:

    tрад.ср. = [ (tsph + 273,2)4 + 0,48 · 108 · (tsph – t)5/4 ]1/4 – 273,2, °С.

    Диапазон показаний интенсивности теплового облучения вычисляется, согласно ISO 7726, по формуле:

    W = 5,67 · 10-8 · [ (tрад.ср. + 273,2)4 – (t + 273,2)4 ], Вт/м2.

    Особенности многофункционального измерителя параметров окружающей среды ТКА-ПКМ (24):

    • Прямых аналогов нет;
    • В приборе ТКА-ПКМ (24) реализована уникальная возможность определения значений ТНС и WBGT индексов в режиме реального времени благодаря одновременному измерению температур воздуха и внутри чёрного шара, влажности воздуха и вычислению точных значений температуры влажного термометра по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ № 2004611468. Согласно письму Главного метролога Всероссийского научно-исследовательского института оптико-физических измерений (ВНИИОФИ) В.П. Кузнецова "черная сфера" не является средством измерений и ее поверка не требуется. Параметры сферы должны проверяться при проведении испытаний и изготовлении;
    • Дополнительное одновременное определение значений средней температуры излучения и интенсивности теплового облучения обеспечивает эффективную и достоверную оценку возможного теплового перегрева при исследовании горячей окружающей среды;
    • Оснащение прибора ТКА-ПКМ (24) USB-интерфейсом позволяет: расширить возможности прибора без ущерба для времени снятия информации, отказаться от бумажных носителей во время считывания параметров микроклимата;
    • Диапазон измерения температуры внутри чёрного шара расширен до +100°С;
    • Введена функция установки оператором времени экспозиции при измерении тепловых индексов и параметров, в пределах от 5 до 60 минут, с дискретностью 5 минут;
    • Весь процесс измерения ТНС и WBGT индексов полностью автоматизирован;
    • Введены дополнительные функции обработки получаемой информации: запоминание, усреднение, выделение минимальных и максимальных значений, графическое отображение измеряемых и вычисляемых параметров микроклимата.
  • Технические характеристики многофункционального измерителя параметров окружающей среды ТКА-ПКМ (24):

    Параметр Значение
    Общие характеристики
    Диапазон измерения относительной влажности 5 ÷ 98 %
    Диапазон измерения температуры воздуха От -30 до +60 °С
    Диапазон показания температуры внутри чёрного шара В режиме изерений От 0 до +60 °С
    В режиме индикации До +100 °С
    Диапазон показания ТНС-индекса 0 ÷ +70 °С
    Диапазон показания WBGT-индекса (при наличии солнечной радиации) 0 ÷ +75 °С
    Диапазон измерения температуры влажного термометра -10 ÷ +60°С
    Диапазон измерения температуры точки росы -55 ÷ +60 °С
    Диапазон измерения средней температуры излучения 0 ÷ +160°С
    Диапазон измерения интенсивноти теплового облучения 0 ÷ 1700 Вт/м2
    Питание Два элемента питания - типоразмер батареи «АА» 3В
    Основные абсолютные погрешности измерений
    Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре воздуха от +15 до +25 °С ±3,0 % относительной влажности
    Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры воздуха на каждые 10°С в диапазоне от -30 до +15 и св.+25 до +60 °С ±3,0 % относительной влажности
    Пределы допускаемой основной абсолютной погрешности измерений температуры воздуха при температуре воздуха от +15 до +25 °С ±0,2 °С
    Пределы допускаемой дополнительной абсолютной погрешности измерений температуры воздуха при температуре воздуха, °С от -30 до -10 включительно ± 0,3 °С
    свыше -10 до +15 включительно ± 0,1 °С
    свыше +25 до +45 включительно ± 0,1 °С
    свыше +45 до +60 ± 0,3 °С
    Условия эксплуатации прибора
    Температура окружающего воздуха От -30 до +60 °С
    Относительная влажность воздуха при температуре окружающего воздуха 25 °С До 98 %
    Атмосферное давление 80 ÷ 110 кПа
    Габаритные размеры и масса прибора
    Габаритные размеры блока обработки информации, не более 135 х 73 х 27 мм
    Габаритные размеры Зонда №2 с чёрным шаром (сферой), не более 265 х Ø95 мм
    Габаритные размеры Зонда №1, не более 135 х Ø15 мм
    Масса прибора (не более) 0,5 кг
  • Комплект поставки ТКА-ПКМ (24)

    Наименование Количество
    1 Многофункциональный измеритель параметров окружающей среды ТКА-ПКМ (24) 1
    2 Зонд №1 1

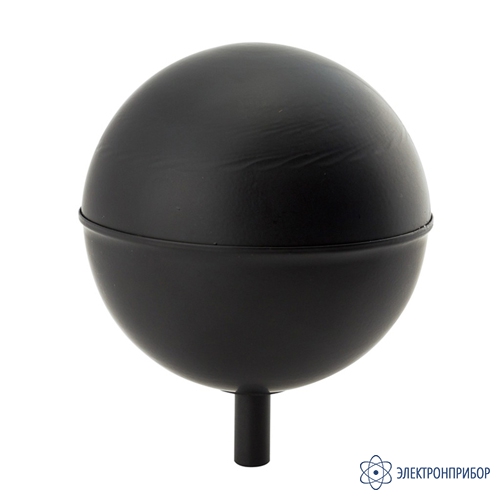

    3 Зонд №2 с чёрным шаром (сферой) 1
    4 Элемент питания типа АА 2
    5 Штатив настольный 1
    6 Кабель-удлинитель 2
    7 Носитель информации с программным обеспечением 1
    8 Кабель для связи с ПК 1
    9 Сумка для прибора 1
    10 Руководство по эксплуатации 1
    11 Паспорт 1
    12 Транспортная тара 1
  • Дополнительная комплектация ТКА-ПКМ (24)
