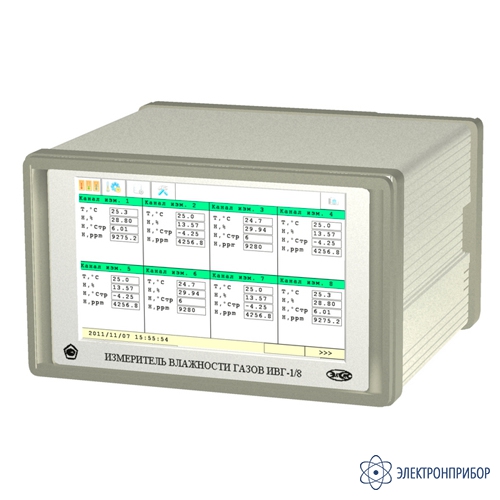

ИВГ-1/8-Т-16A-E — восьмиканальный измеритель-регулятор микровлажности газов (измерительный блок, 16 аналоговых выходов)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      15501-12

    • Производитель

      ЭКСИС

    Сертификаты

    Назначение восьмиканального измерителя-регулятора микровлажности газов (измерительный блок, дисплей 7 дюймов) ИВГ-1/8-Т-YP-ZA-E:

    Cтационарный многоканальный измеритель-регулятор микровлажности газов ИВГ-1/8-Т-YP-ZA-E предназначен для непрерывного (круглосуточного) измерения и регистрации влажности неагрессивных газов. Гигрометр ИВГ-1/8-Т-YP-ZA-E может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.

    Гигрометр ИВГ-1/8-Т-YP-ZA-E относится к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0 с маркировкой ExiaIICT6 X (в комплекте с активным барьером искрозащиты БИ-1 П, который поставляется по заказу).

    Варианты исполнения восьмиканального измерителя-регулятора микровлажности газов (измерительный блок, дисплей 7 дюймов) ИВГ-1/8-Т-YP-ZA-E:

    • ИВГ-1/8-Т-16P-E - восьмиканальный измеритель-регулятор микровлажности газов (измерительный блок, 16 реле);
    • ИВГ-1/8-Т-16A-E - восьмиканальный измеритель-регулятор микровлажности газов (измерительный блок, 16 аналоговых выходов);
    • ИВГ-1/8-Т-8P-8A-E - восьмиканальный измеритель-регулятор микровлажности газов (измерительный блок, 8 реле, 8 аналоговых выходов).

    Особенности восьмиканального измерителя-регулятора микровлажности газов (измерительный блок, дисплей 7 дюймов) ИВГ-1/8-Т-YP-ZA-E:

    • 8 каналов измерения;
    • цветной TFT графический дисплей с сенсорной панелью;
    • интуитивно понятный интерфейс, полностью сенсорное управление;
    • принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
    • связь с компьютером по интерфейсам RS-232, RS-485, USB и Ethernet;
    • наличие шестнадцати унифицированных аналоговых выходов 4...20, 0...5, 0...20 мА (гигрометр ИВГ-1/8-Т-16A-E);
    • наличие шестнадцати встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами (гигрометр ИВГ-1/8-Т-16P-E);
    • возможность совмещения в одном измерительном блоке прибора восьми реле и восьми аналоговых выходов (гигрометр ИВГ-1/8-Т-8P-8A-E);
    • наличие нескольких режимов управления: логическое, по гистерезису;
    • режим графического отображения измеряемых параметров\накопленной статистики;
    • отображение параметров регулирования на дисплее блока измерения;
    • возможность снятия скриншотов во время работы прибора, с последующим переносом на ПК;
    • измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3
    • возможность подключения датчика давления ИПД;
    • встроенный аккумулятор для обеспечения автономного питания (опционально);
    • металлический ударопрочный корпус;
    • возможность объединения приборов в измерительную сеть.
  • Технические характеристики восьмиканального измерителя-регулятора микровлажности газов (измерительный блок, дисплей 7 дюймов) ИВГ-1/8-Т-YP-ZA-E:

    Параметр Значение
    Диапазон измерения микровлажности, °Ст.р. -80...0
    Погрешность измерения, °Ст.р. ±2
    Температура анализируемого газа, °С -20...+40
    Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3) 25 / 160 / 400
    Единицы представления влажности °С по т.р., % отн. влажн., ppm, мг/м3
    Рекомендуемый расход анализируемого газа, л/ч 20...60
    Количество точек статистики 512000
    Возможность подключения датчика давления да
    Интерфейс связи с компьютером RS-232, RS-485, USB, Ethernet
    Длина кабеля для подключения первичного преобразователя к блоку измерения, м до 1000
    Нагрузочная способность реле 7 А при 220 В
    Диапазон изменения выходного тока, мА 0...5, 0...20, 4...20
    Дискретность изменения выходного тока, мкА 19,5
    Максимальное сопротивление нагрузки, Ом 300
    Питание прибора, В 110...230 В, 50±1 Гц
    Потребляемая прибором мощность, Вт, не более 30
    Разрешение дисплея 800x480
    Количество цветов дисплея 65536
    Тип сенсорной панели резистивный
    Масса блока измерения, кг, не более 0,4
    Габаритные размеры блока измерения, мм 150х250х260
    Рабочие условия применения блока измерения:
    - температура воздуха, °C -20...+50
    - относительная влажность, % (без конденсации влаги) 10...95
    - атмосферное давление, кПа 84...106
    Средний срок службы, лет 5
  • Комплект поставки ИВГ-1/8-Т-16A-E

    Наименование Количество
    1 Измерительный блок ИВГ-1/8-Т-16A-E (16 аналоговых выходов) 1
    2 Свидетельство о поверке 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
  • Дополнительная комплектация ИВГ-1/8-Т-16A-E
