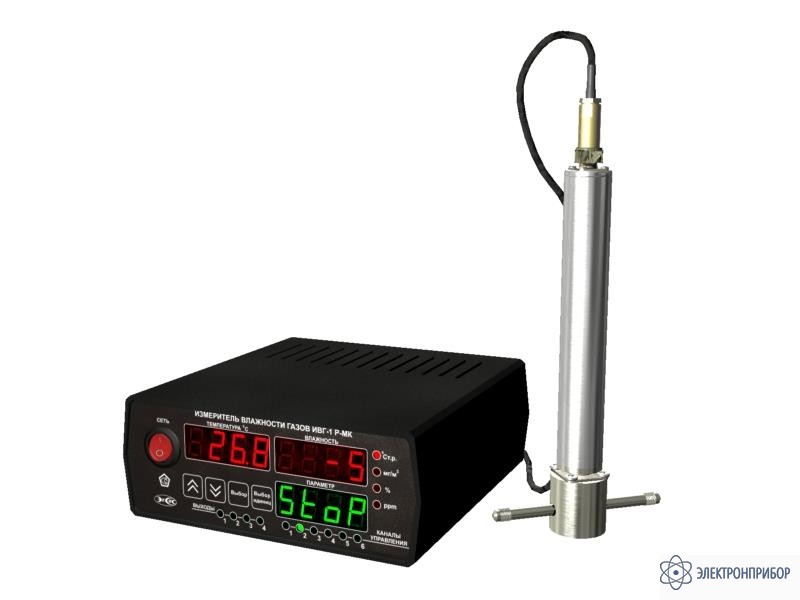

ИВГ-1-С-4Р-2А — стационарный одноканальный измеритель-регулятор микровлажности газов

Сохранить в PDF Распечатать
  • Сертификаты

    Назначение стационарного одноканального измерителя микровлажности газов ИВГ-1-С-4Р-2А

    Стационарный одноканальный измеритель микровлажности газов ИВГ-1-С-4Р-2А предназначен для непрерывного (круглосуточного) измерения и регистрации влажности неагрессивных газов.

    Гигрометр ИВГ-1-С-4Р-2А может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.

    Гигрометр ИВГ-1-С-4Р-2А относится к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0 с маркировкой ExiaIICT6 X (в комплекте с активным барьером искрозащиты БИ-1 П*).

    Особенности стационарного одноканального измерителя микровлажности газов ИВГ-1-С-4Р-2А

    • принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
    • связь с компьютером по интерфейсам RS-232, RS-485;
    • возможность исполнения прибора с питанием 220 В, 50 Гц или 24 В;
    • протоколирование результатов измерений и возможность накопления статистики (до 30000 точек);
    • наличие двух унифицированных аналоговых выходов 4...20, 0...5, 0...20 мА;
    • наличие четырех встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
    • наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
    • измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3);
    • возможность подключения датчика давления ИПД;
    • возможность объединения приборов в измерительную сеть.
  • Технические характеристики стационарного одноканального измерителя микровлажности газов ИВГ-1-С-4Р-2А

    Параметр Значение
    Диапазон измерения микровлажности, °Ст.р. -80...0
    Диапазон индикации микровлажности, °Ст.р. -99...+20
    Погрешность измерения, °Ст.р. ±2
    Температура анализируемого газа, °С -20...+40
    Давление анализируемого газа, атм, не более (для исполнений 1Д / 2Д / 3Д) 25 / 160 / 400
    Количество точек статистики 30000
    Связь с компьютером (интерфейс) RS-232, RS-485, USB
    Длина линии связи по RS-232, м, не более 15
    Длина линии связи по RS-485, м, не более 1000
    Длина линии связи по USB, м, не более 3
    Длина кабеля для подключения первичного преобразователя к блоку измерения, м до 1000
    Токовый выход:
    Диапазон изменения выходного тока, мА 4...20; 0...5; 0...20
    Дискретность изменения выходного тока, мкА 19,5; 4,9; 19,5
    Максимальное сопротивление нагрузки, Ом 300; 1000; 300
    Нагрузочная способность реле 7 А при 220 В
    Питание прибора, В 220±22 В, 50±1 Гц
    Потребляемая мощность, Вт, не более 15
    Масса блока измерения, кг, не более 1,0
    Масса первичного преобразователя, кг 0,4
    Габаритные размеры блока измерения, мм 178×180×75
    Рабочие условия применения блока измерения:
    - температура воздуха, оС -40...+50
    - относительная влажность, % (без конденсации влаги) 2...98
    - атмосферное давление, кПа 84...106
    Средний срок службы, лет 5
  • Комплект поставки ИВГ-1-С-4Р-2А

    Наименование Количество
    Cтационарный одноканальный измеритель-регулятор микровлажности газов ИВГ-1-С-4Р-2А 1
    Cвидетельство о поверке 1
    РЭ и паспорт 1
  • Дополнительная комплектация ИВГ-1-С-4Р-2А
