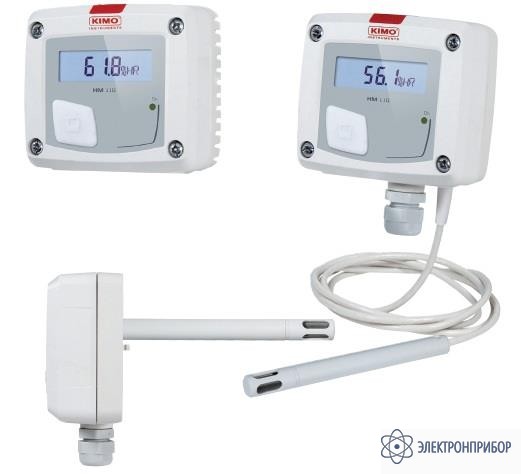

HM110-POD — датчик влажности

Сохранить в PDF Распечатать
  • Назначение датчика влажности HM110-POD

    Датчик влажности HM110-POD применяется для измерения влажности окружающей среды.

    Основные свойства датчика влажности HM110-POD

    • Диапазон измерения относительной влажности от 5 до 95%
    • Пассивный выход 4-20 мА, напряжение питания от 16 до 30 В пост. тока (2-проводное подключение)
    • Корпус пластиковый ABS V0 со степенью защиты IP65, с дисплеем
    • Простая система монтажа методом «1/4 оборота» с настенной панелью
    • Корпус с упрощенной системой монтажа
  • Технические характеристики датчика влажности HM110-POD

    Параметр Значение
    Диапазон измерения От 5 до 95% отн. вл.
    Погрешность** ±1,5% отн. вл. (при 15 °C < T < 25 °C)
    Дрейф в зависимости от температуры ±0,04 x (T-20) % отн. вл. (при 15 °C < T < 25 °C)
    Единицы измерения % отн. вл.
    Быстродействие 1/e (63%) 4 с
    Тип датчика Емкостного типа - в выносных моделях
    Разрешение 0,1% отн. влажн.
    Рабочая среда Воздух и нейтральные газы
    Отклонение заводской настройки 0,88% отн. влажн.
    Материал Пластик ABS V0 согласно UL94
    Степень защиты IP65 (модели выносного типа)
    Дисплей 10-разрядный ЖК-дисплей Размеры: 50 x 17 мм
    Высота символов значения 10 мм единицы измерения: 5 мм
    Кабельный сальник Модели для монтажа в воздуховод
    Масса 135 г (модели выносного типа)
    Кабель выносного датчика Длина 2 м, диаметр 4,8 мм в силиконовой изоляции. Источник питания/выход
    Выход/источник питания - Пассивный выход 4-20 мА (источник питания 16/30 В пост. тока), 2-проводное подключение;
    - максимальная нагрузка: 500Ом (4-20 мА);
    - минимальная нагрузка: 1 кОм (0-10 В)
    Потребляемая мощность Макс. 22 мA (4-20 мA)
    Электромагнитная совместимость EN61326
    Электрическое соединение Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2
    Связь с ПК Кабель типа mini-Din с разъемом USB от компании Kimo
    Рабочая температура корпуса От 0 до +50°С
    Рабочая температура датчика От -20 до +80°С
    Температура хранения От -10 до +70°С

    ** Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с применением компенсации.

    В соответствии с документами NFX15-113 и Charter 2000/2001 HYGROMETERS, величина гарантированного предела погрешности (GAL), рассчитанная с учетом коэффициента запаса относительной влажности 2, составляет ±2,58% отн. вл. при температуре от 18 до 28 °C в диапазоне измерения относительной влажности от 3 до 98%. Дрейф относительной влажности датчика составляет не более на 1% в течение года.

  • Комплект поставки HM110-POD

    Наименование Количество
    Датчик влажности HM110-POD 1

    Доплнительная комплектация

    Наименование Цена
    Источник питания класса 2 с напряжением 230 В перем. тока на входе и 24 В переменного тока на выходе KIAL-100A По запросу
    Кабель USB По запросу
    Кабельный сальник По запросу
    Настенная панель для монтажа выносного зонда влажности По запросу
    Программное обеспечение для настройки датчика LCC-S По запросу
    Скользящие уплотнения из нержавеющей стали По запросу
    Соединение из пластика ABS с уплотнением По запросу
    Соединения из нержавеющей стали По запросу
