Измерители АЧХ

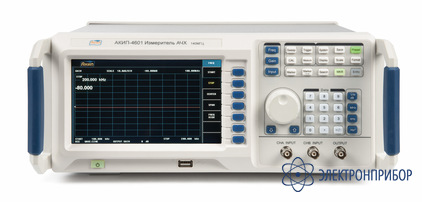

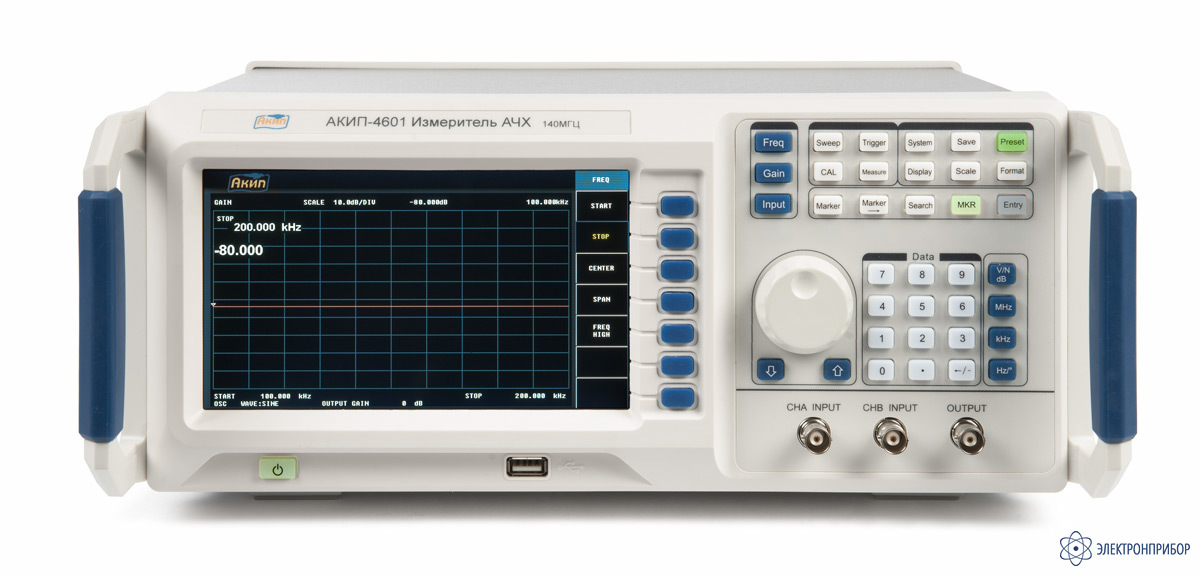

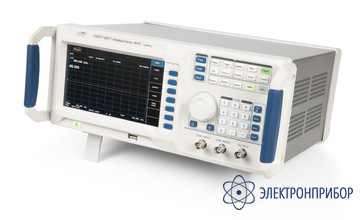

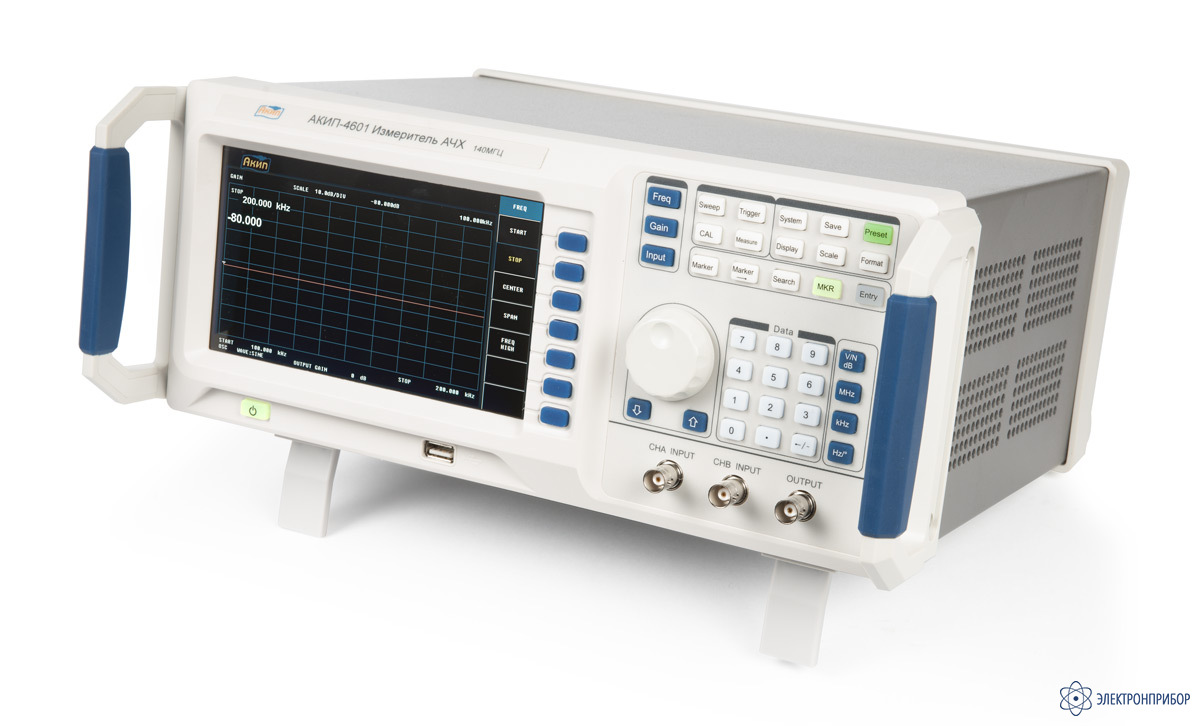

АКИП-4601 — измеритель АЧХ

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности измерителя АЧХ АКИП-4601:

    • Рабочий диапазон частот до 140 МГц;
    • Встроенный детектор;
    • Измерение амплитудно-частотных, фазо-частотных и S-параметров (S11/ S12), частотный дискриминатор;
    • Выбор режима развертки;
    • Курсорные измерения частоты, фазы, усиления;
    • До четырех курсоров на экране одновременно;
    • Большой дисплей;

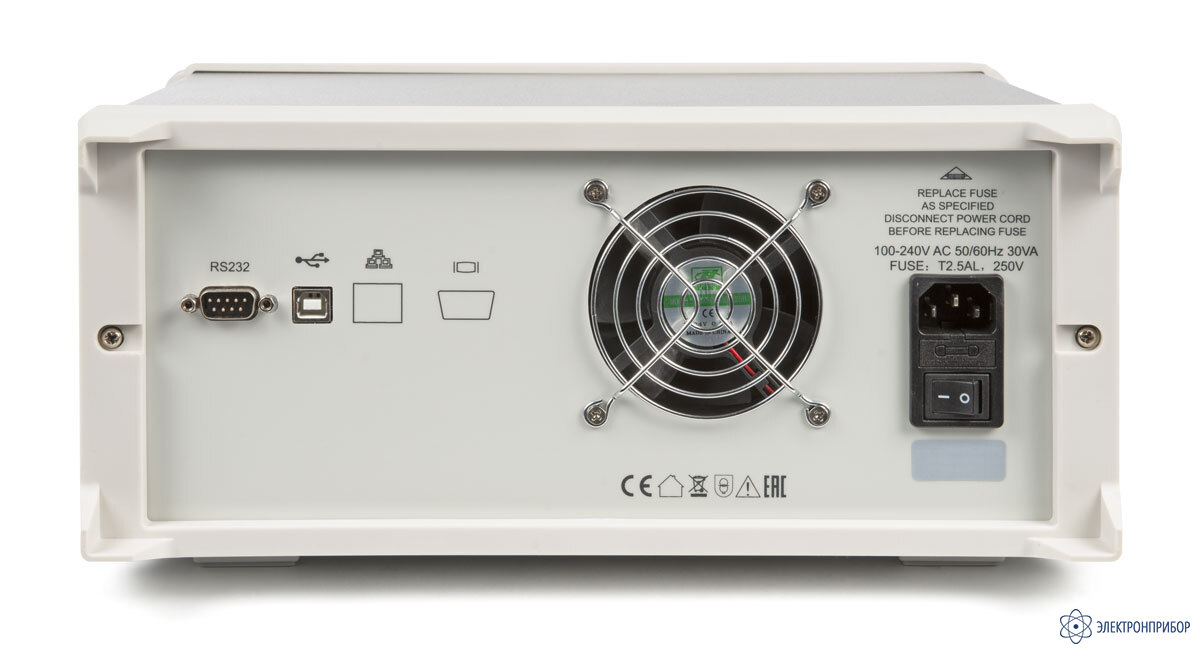

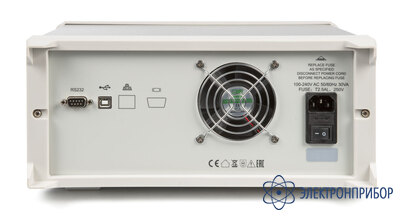

    • Интерфейсы: USB и RS-232.
  • Технические характеристики измерителя АЧХ АКИП-4601:

    Параметр Значение
    ИССЛЕДОВАНИЕ АЧХ
    Диапазон частот 20 Гц... 140 МГц
    Режим развертки Линейный, логарифмический, одиночный тон
    Амплитуда > 5 Вскз
    Входное сопротивление 50 Ом / высокоомный выход
    Выходное сопротивление 50 Ом
    Аттенюатор 0...80 дБ с шагом в 1 дБ
    Усилитель 10... -30 дБ, шаг 10 дБ
    Фаза -180...+180 с шагом 1 градус
    Входной диапазон (частотный дискриминатор) 0,1 В < A < 10 В
    Диапазон установки смещения ± 4В
    ОБЩИЕ ДАННЫЕ
    Интерфейсы USB, RS-232
    Дисплей 17,5 см разрешение 800х480
    Напряжение питания 220В ± 10%, 50Гц
    Габаритные размеры 363 х 154 х 327 мм
    Масса 4,8 кг

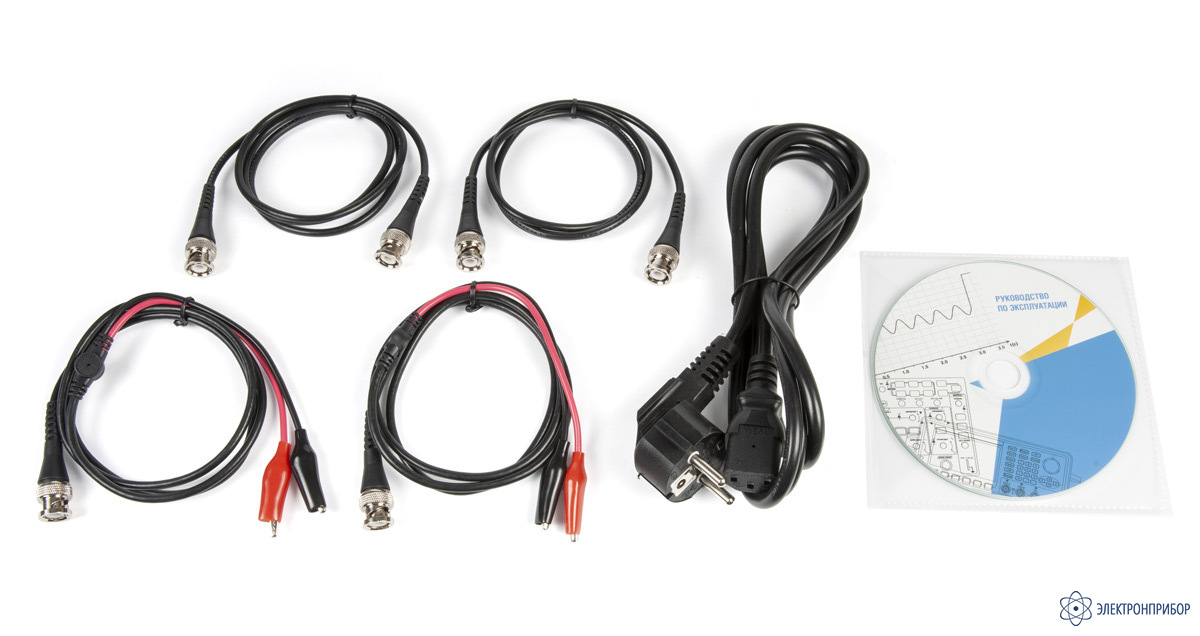

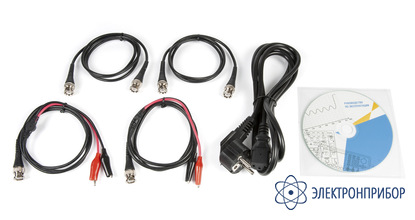

  • Комплект поставки АКИП-4601

    Наименование Количество
    1 Измеритель АЧХ АКИП-4601 1
    2 Руководство по эксплуатации 1
  • Файлы для АКИП-4601
