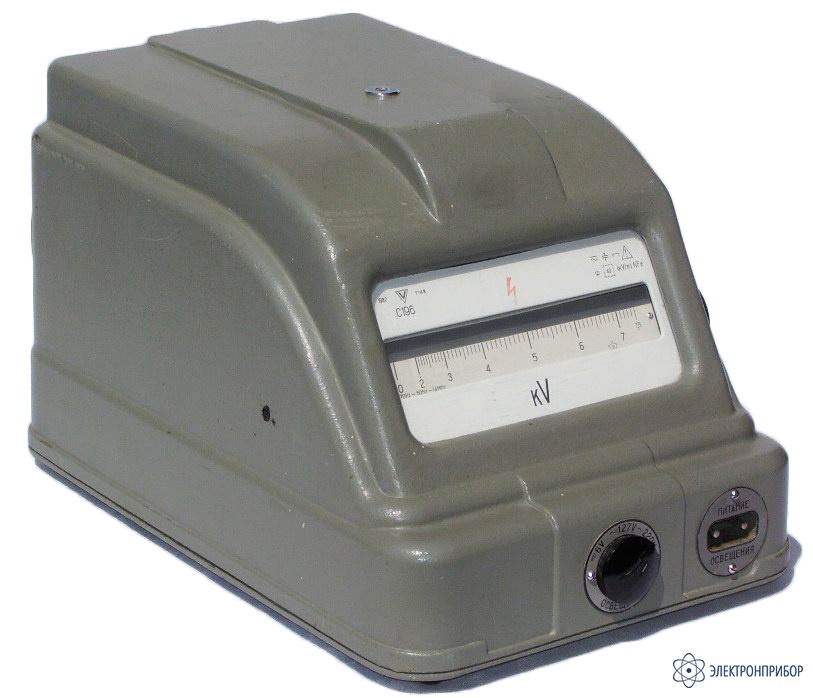

С196 — киловольтметр электростатический

Сохранить в PDF Распечатать
  • Назначение киловольтметра электростатического С196:

    Киловольтметр электростатический С196 предназначен для измерения напряжения постоянного и переменного тока в широком диапазоне частот в цепях с одним заземленным полюсом, то есть в заземленных цепях.

    Киловольтметр электростатический С196 может измерять напряжение в незаземленных цепях, то есть в цепях, имеющих оба провода под напряжением относительно земли.

  • Технические характеристики киловольтметра электростатического С196:

    Параметр Значение
    Диапазоны показаний 0 – 7.5; 0 – 15 и 0 – 30 кВ
    Диапазоны измерений от 27 до 100% конечного значения диапазона показаний
    Нормальная частота 50 Гц
    Рабочая область частот – переменный ток от 20 Гц до 14 МГц – в диапазоне показаний 0 – 7.5 кВ;
    8 МГц – в диапазоне показаний 0 – 15 кВ;
    2 МГц – в диапазоне показаний 0 – 30 кВ.
    Предел допускаемой основной погрешности ± 1.0% от конечного значения диапазона измерений
    Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20 ± 5 °С до любой температуры в пределах от 10 до 35 °С на каждые 10 °С изменения температуры равен ± 1.0%
    Входная емкость не превышает 15 пФ
    Собственная резонансная частота не ниже 100 МГц
    Время успокоения не превышает 4 с.
    Испытательное напряжение изоляции между высоковольтным электродом и корпусом, соединенным с цепью питания осветителя 16 кВ – в диапазоне показаний 0 – 7.5 кВ;
    26 кВ – в диапазоне показаний 0 – 15 кВ;
    45 кВ – в диапазоне показаний 0 – 30 кВ;
    2 кВ – между цепью питания осветителя и копусом
    Сопротивление изоляции высоковольтного электрода относительно корпуса при температуре окружающего воздуха 20 ± 5 °С и относительной влажности до 80% не менее 104 МОм
    Сопротивление изоляции цепи питания осветителя относительно корпуса при тех же условиях не менее 40 МОм
    Электропитание от сети переменного тока частотой 50 Гц напряжением 127 или 220 В и от сети напряжением 6 В постоянного тока или переменного тока частотой 50 Гц
    Параметры, по которым определяется отказ основная погрешность, остаточное отклонение указателя от нулевой отметки шкалы, сопротивление изоляции
    Полный средний срок службы не менее 12 лет
    Габаритные размеры прибора 280 х 645 х 239 мм
    Масса, не более 11 кг
  • Комплект поставки С196

    Наименование Количество
    1 Киловольтметр электростатический С196 1
    2 Шнур питания 1
    3 Шар-насадка 1
    4 Лампа запасная ОП6,3-0,22 ТУ 16-535.666-72 1
    5 Техническое описание и инструкция по эксплуатации 1
    6 Паспорт 1
