РД-30 — киловольтметр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение киловольтметра РД-30:

    Киловольтметр РД-30 предназначен для измерения постоянного и переменного синусоидального напряжения частотой 50 Гц в диапазоне от 1 до 30 кВ.

    Киловольтметр РД-30 обеспечивает измерение:

    • действующего значения переменного напряжения частотой 50 Гц;
    • среднего значения постоянного напряжения;

    Киловольтметр РД-30 может быть использован в испытательных высоковольтных лабораториях электротехнического и энергетического профиля, а также научно-исследовательских учреждениях.

    Исполнение изделия соответствует ГОСТ 17512-82, климатической категории УХЛ 4.2 по ГОСТ 15150-69 и группе 2 приборов по ГОСТ 22261-82.

    Описание киловольтметра РД-30:

    Функционально РД-30 включает в себя первичный измерительный преобразователь (высоковольтный омический симметричный делитель напряжения) и подключенный к его выходу «радиовольтметр» - высокоточный микропроцессорный низковольтный вольтметр постоянного и переменного напряжения, состоящий из двух отдельных разнесенных модулей (измерительного и индикаторного), которые связаны между собой по радиоканалу.

    Радиовольтметр измеряет среднее значение постоянного (DC) напряжения, действующее (среднеквадратичное) значение переменного (AC) напряжения.

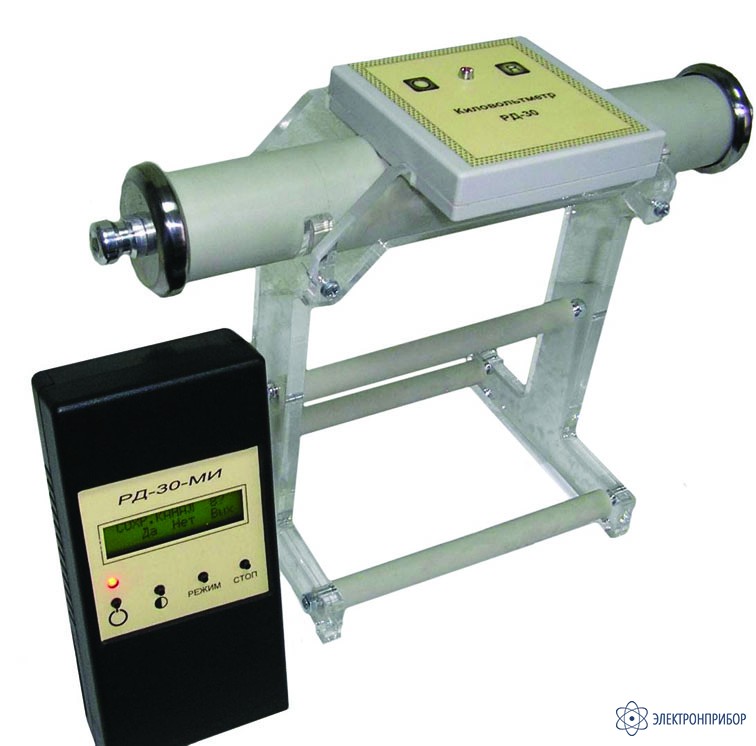

    Конструктивно РД-30 состоит из высоковольтного блока РД-30-БВ, подключаемого к источнику измеряемого напряжения, и индикаторного модуля РД-30-МИ, с которого оператор считывает показания. Связь между блоками осуществляется по радиоканалу на частоте примерно 900 МГц и на расстояние 5-10 м.

    Высоковольтный блок (БВ) представляет собой два точных омических делителя напряжения, оба выхода которых подключены ко входу аналого-цифрового преобразователя измерительного модуля «радиовольтметра», находящегося в среднем отсеке блока.

    Индикаторный модуль РД-30-МИ выполнен в виде ручного измерительного прибора с ЖКИ, радиочастотным приемопередатчиком, микроконтроллером и USB-портом для подключения к компьютеру.

  • Технические характеристики киловольтметра РД-30:

    Параметр Значение
    Диапазон измерений напряжения постоянного тока,  (среднее значение), кВ          от 1 до 30
    Диапазон измерений напряжения переменного тока (действующее значение), кВ от 1 до 30
    Полоса пропускания, Гц  0 - 500
    Входное сопротивление высоковольтного блока РД140-БВ на постоянном токе,  МОм 60±2
    Входное сопротивление высоковольтного блока РД140-БВ на переменном  токе частотой 50 Гц,  МОм, не менее 50±5
    Предел допускаемой относительной погрешности при измерении напряжения  постоянного и переменного тока,  %                     ±1,0
    Питание БВ и МИ производится от четырех  встроенных Ni-MH аккумуляторов   размера АА  напряжением 1,2 В и емкостью 1,8-2,1 А∙ч:
    - напряжение питания, В
    - продолжительность непрерывной работы без подзарядки, ч, не менее

    5±0,2
    8
    Дальность действия радиоканала, м, не менее 5
    Продолжительность непрерывной работы
    РД-30 при входном напряжении до 30 кВ, час, не более
    8
    Время установления рабочего режима после включения питания, мин., 1
    Габаритные размеры, мм:
    - РД30-БВ
    - РД30-МИ

    250х200х150
    95х190х40
    Масса, кг, не более:
    - РД30-БВ
    - РД30-МИ

    1
    0,5
    Срок службы, лет,  не менее 10
    Условия эксплуатации температура окружающего воздуха +5... +40 °С;
    относительная влажность окружающего воздуха до 80 %;
    коэффициент несинусоидальности измеряемого напряжения переменного тока должен быть не более 8%;
    коэффициент пульсации измеряемого напряжения постоянного тока должен быть не более 1%;
    расстояние от высоковольтного блока РД-30-БВ до токопроводящих объектов, которые заземлены или находятся под потенциалом  - не менее 0,5 м
  • Комплект поставки РД-30

    Наименование Количество
    1 Блок высоковольтный   РД‑30БВ 1
    2 Модуль индикаторный РД-30-МИ 1
    3 Аккумулятор Ni-MH, размер AA, 1,2В, 1800 мА/ч 8
    4 Адаптер сетевой 2
    5 Руководство по эксплуатации 1
