ДНВ-80А — делитель напряжения высоковольтный

Сохранить в PDF Распечатать
    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      53662-13

    • Производитель

      НИИЭМП

    Сертификаты

    Назначение высоковольтного делителя напряжения ДНВ-80А:

    Делитель напряжений высоковольтный импульсный ДНВ-80А предназначен для преобразования уровня амплитуды напряжения постоянного (до 80 кВ) тока и переменного (до 60 кВ) тока до уровня, безопасного для последующей обработки, хранения, передачи или дальнейших преобразований измерительного сигнала.

    ДНВ-80А может использоваться для контроля и регулировки высоковольтных цепей энергоустановок, радиотехнических устройств, электрофизических и рентгеновских установок и т.д.

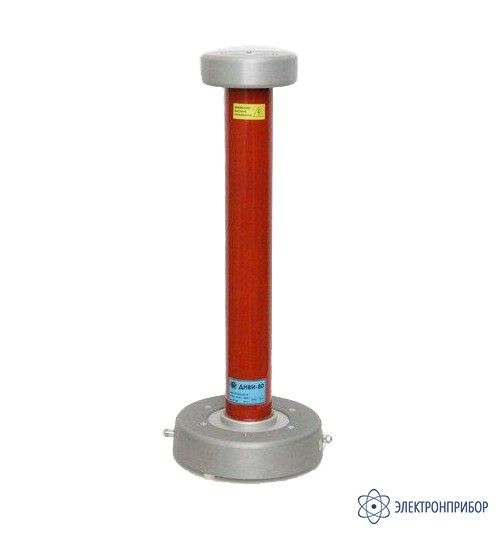

    Описание высоковольтного делителя напряжения ДНВ-80А:

    Конструктивно делители напряжений состоят из высоковольтного и низковольтного плеч. Высоковольтное плечо делителей напряжений собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено кремниевым наполнителем в электроизоляционном корпусе. Низковольтное плечо выполнено в виде основания делителя в металлическом корпусе из стали.

    Для подключения к источнику высокого напряжения в делителях напряжения предусмотрен высоковольтный электрод. Для подключения к средствам измерений (осциллографу, вольтметру и другим) в делителях напряжений предусмотрен кабель соединительный, состоящий из коаксиального кабеля RG-59 (для ДНВ-80И) и коаксиального кабеля RG-214 и фильтра низких частот (для ДНВ-80А).

    Делители имеют модификации: ДНВ-80А и ДНВ-80И, отличающиеся диапазоном рабочих частот и конструкцией соединительного кабеля. Принцип действия делителей напряжений заключается в масштабировании входного напряжения.

  • Технические характеристики высоковольтного делителя напряжения ДНВ-80А:

    Параметр Значение
    Диапазон изменения входного напряжения постоянного тока, кВ от 10 до 80
    Диапазон изменения входного напряжения переменного (50 Гц) тока, кВ от 10 до 60
    Номинальный коэффициент деления 5000
    Пределы допускаемой основной относительной погрешности измерений напряжений постоянного тока, % ± 1,0
    Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, % ± 1,0
    Диапазон рабочих частот, МГц от 0 до 1
    Входное активное сопротивление, МОм, не менее 270
    Входная емкость, пФ, не более 75
    Габаритные размеры:
    диаметр Ø, мм, не более
    260
    высота, мм, не более 690
    Вес, кг, не более 5
    Длина кабеля, м, не более 2
  • Комплект поставки ДНВ-80А

    Наименование Количество
    1 Делитель напряжений высоковольтный ДНВ-80А 1
    2 Кабель соединительный 1
    3 Руководство по эксплуатации 1
    4 Ящик 1
