ДН-500пт, ДН 500 пт, ДН500пт

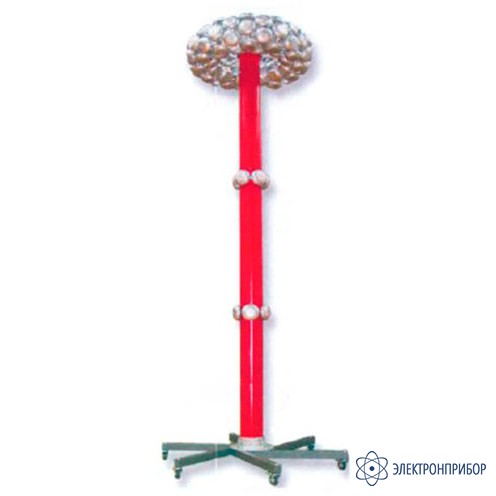

ДН-500пт — делитель напряжения
Код товара: 38576-
Назначение делителя напряжения составного ДН-500пт:
Делители напряжения составные ДН-500пт предназначены для использования в качестве масштабного преобразователя фазных высоких напряжений в сетях электроэнергетических объектов и в высоковольтных лабораториях при поверке измерительных трансформаторов напряжения класса точности 0,5 и менее точных с номинальными напряжениями ЗЗОЛ/З кВ и 500/л/З кВ: а также для контроля качества электрической энергии по ГОСТ 13109-97.
Описание делителя напряжения составного ДН-500пт:

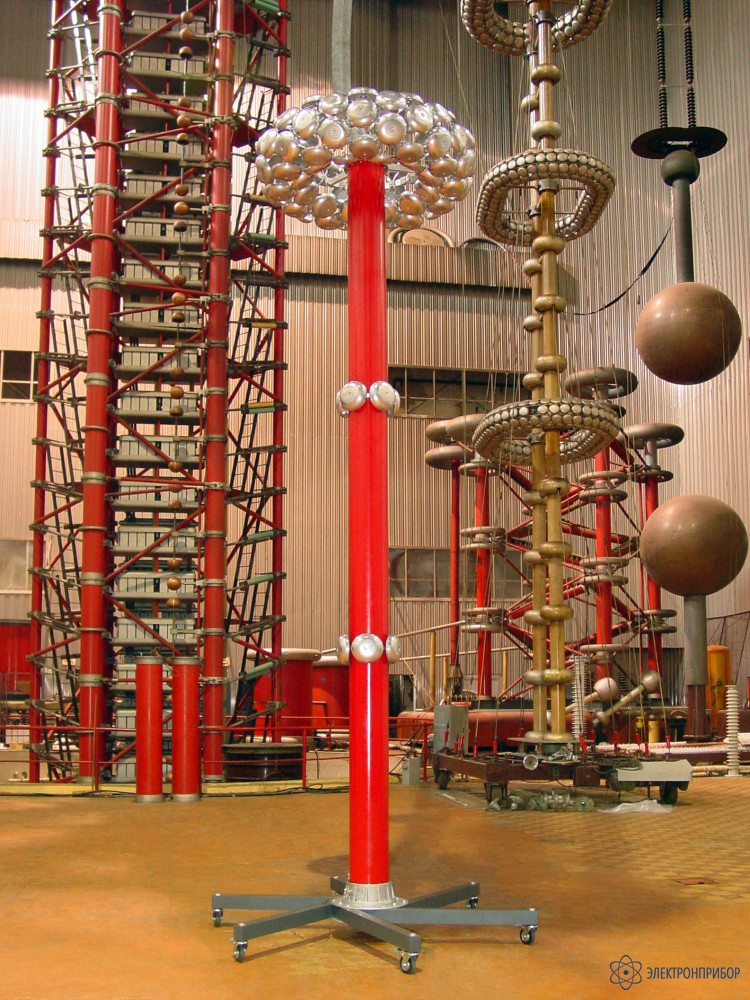

Делители напряжения составные ДН-500пт собраны по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из трех последовательно соединенных резнстивно-емкостных сборок (модулей). Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Обе резистивно- емкостные сборки делителей помещены в диэлектрические корпуса. В основаниях и в верхних крышках корпусов предусмотрены отверстия для охлаждения элементов делителя. При необходимости два модуля могут быть использованы как делитель напряжения типа ДН-ЗЗОпт.
В плече низкого напряжения установлен разрядник для защиты от перенапряжений.
Коаксиальный кабель снабжен байонетными разъемами для подсоединения к выходу делителя и к измерительному прибору.
-
Технические характеристики делителя напряжения составного ДН-500пт:
Параметр Значение Номинальные коэффициенты деления 3300; 5000 Диапазоны преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц, кВ 140...230; 220... 360 Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (45...55) Гц; % ± 0,2 Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (20...2500) Гц, % ± 0,3 Пределы допускаемой абсолютной основной угловой погрешности делителя при измерении фазового угла (погрешность по углу) в диапазоне частот (45...55) Гц, мин ± 5 Время установления рабочего режима измерений, не более, с 60 Средняя наработка на отказ, не менее, ч 7000 Средний срок службы, не менее, лет 8 Габаритные размеры, не более, мм 2500х230х2000 Масса делителя в сборе, не более, кг 25 Габаритные размеры делителя:
- высота, не более, мм
- диаметр корпуса, не более, мм
- диаметр основания, не более, мм
5000
230
2000 -
Комплект поставки ДН-500пт
№ Наименование Количество 1 Делитель напряжения ДН-500пт составной в сборе 1 2 Кабель (25 метров) 1 3 Руководство по эксплуатации 1 4 Методика поверки 1 5 Транспортная тара 5 6 Паспорт 1
