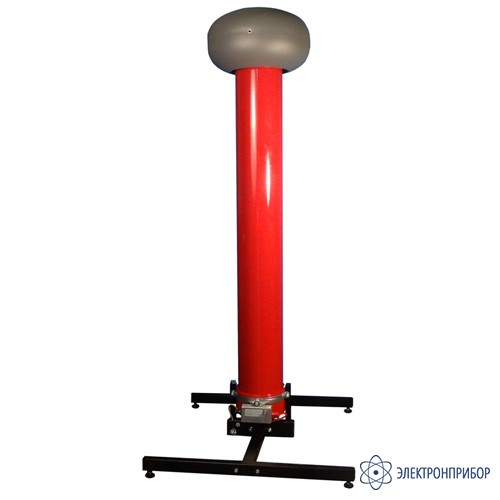

ДН-200 — делитель высокого напряжения

Код товара: 43159
  • 68140-17
    2 варианта исполнения

    • Межповерочный интервал

      36 месяцев

    • Госреестр СИ РФ

      68140-17 до 26.07.2027

    Сертификаты

    Назначение делителя высокого напряжения ДН-200:

    Делители напряжения моделей ДН-10ЕО, ДН-15ЕО, ДН-50ЕО, ДН-50Е, ДН-100ЕО, ДН-100Е, ДН-110ЕО-200, ДН-200Е, ДН-200ЕО предназначены для измерения высоких испытательных напряжений (1 - 200кВ) в соответствии сДН-03 ГОСТ 17512:

    • ДН-ххЕ – емкостные делители для измерения переменного напряжения промышленной частоты;
    • ДН-ххЕО – емкостно-резистивные компенсированные делители для измерения переменного напряжения промышленной частоты и постоянного напряжения;

    Особенности делителя высокого напряжения ДН-200:

    • Основная изоляция — синтетическая пленка и элегаз;
    • Низкое значение tgδ — 0,0005;
    • Номинальное выходное напряжение -100 В;
    • Линейность в широком диапазоне напряжений;
    • Относительно большие значения высоковольтной емкости;
    • Развитые электростатические экраны;
    • Отсутствие ЧР в изоляции, внутренней и внешней; возможность использования в качестве соединительных конденсаторов при измерениях характеристик частичных разрядов;
    • Элегазовые делители напряжения пожаробезопасны;
    • Высокая стойкость к транспортированию;
    • Необслуживаемые в эксплуатации;
    • Периодичность поверки — 2 года.

    На каждый делитель прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ВНИИМ им. Д.И.Менделеева"

    Также выпускается образцовый делитель ДН-220пт, применяемый для поверки в трансформаторов напряжения на месте монтажа классов 35, 110 и 220 кВ.

  • Технические характеристики делителя высокого напряжения ДН-200:

    Параметр Значение
    ДН-10ЕО ДН-15ЕО ДН-50Е ДН-50ЕО ДН-100Е ДН-100ЕО ДН-100ЕО- 200 ДН-200Е ДН-200ЕО
    Номинальная частота, Гц 50 50 50 50 50 50 50 50 50
    Номинальное напряжение Uном, кВ 1 15 50 50 100 100 100 200 200
    Номинальное напряжение постоянного тока, кВ 15 20 - 70 - 100 200 - 200
    Испытательное напряжение частоты 50 Гц в течение 1 мин, кВ 13 20 65 65 125 125 125 235 235
    Номинальное значение емкости плеча ВН, пФ 2350 1570 1000 1000 500 500 500 300 250
    Номинальное значение сопротивления плеча ВН, МОм 96  144 - 475 - 950 1535 - 1740
    Номинальное значение коэффициента деления 100 150 500 500 1000 1000 2000 2000 2000
    Максимальная погрешность коэфф. деления в диапазоне (0,1-1)Uном, % ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0
    Номинальное давление элегаза (избыточное), МПа 0,0 0,0 0,2 0,2 0,2 0,2 0,2 0,3 0,3
    Объем для заполнения элегазом, л 0,15 0,15 4 4 8 8 8 18 18
    Длина измерительного кабеля (тип RG58C), м 10 10 10 10 10 10 10 20 20
    Габаритная высота, мм 320 440 550 550 870 870 870 1450 1450
    Масса, кг, не более 0,7 1,0 6,0 6,0 9,5 9,5 9,5 24 24

  • Комплект поставки ДН-200

    № Наименование Количество
    1 Делитель высокого напряжения ДН-200 выбранной модификации 1
