ДН-160ПТ, ДН 160 ПТ, ДН160ПТ
ДН-160ПТ — делитель напряжения
Код товара: 38575-
Назначение делителя напряжения составного ДН-160ПТ:
Делители напряжения составные ДН-160ПТ предназначены для использования в качестве масштабных преобразователей фазных высоких напряжений в сетях электроэнергетических объектов и в высоковольтных лабораториях при поверке измерительных трансформаторов напряжения класса точности 0:5 и менее точных с номинальными напряжениями 35/\3 кВ: ПОЛ'З кВ и 220Л.З кВ.
Описание делителя напряжения составного ДН-160ПТ:

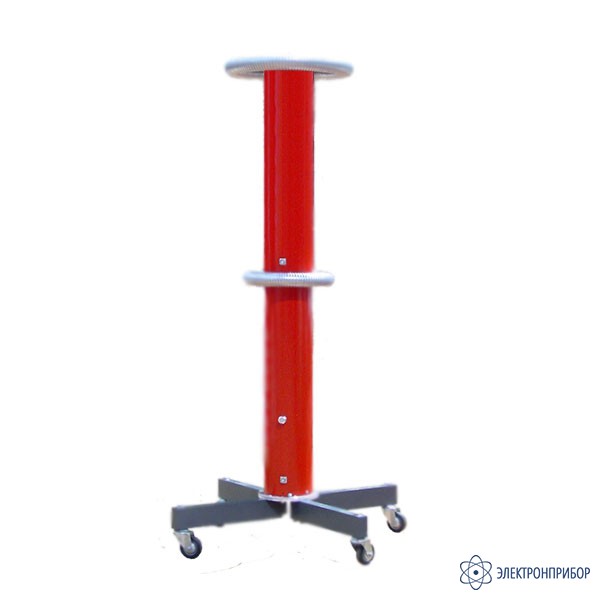

Делители напряжения составные ДН-1б0ПТ собраны по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из двух последовательно соединенных резистивно-емкостных сборок. Одна из резистивно-емкостных сборок имеет отвод с высоковольтным вводом 35/V3 кВ. Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Обе резистнБно- емкостные сборки делителей помещены в диэлектрические корпуса. В основаниях и в верхних крышках корпусов предусмотрены отверстия для охлаждения элементов делителя. При необходимости каждая резистивно-емкостная сборка может быть использована Б отдельности, как два независимых делителя напряжения типа ДН-80ПТ.
В плече низкого напряжения установлен разрядник для защиты от перенапряжений.
Коаксиальный кабель снабжен байонетными разъемами для подсоединения к выходу делителя и к измерительному прибору.
-
Технические характеристики делителя напряжения составного ДН-160ПТ:
Параметр Значение Номинальные коэффициенты деления 2200 Диапазоны преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц, кВ 100... 160 Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (45...55) Гц; % ± 0,1 Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (20...2500) Гц, % ± 0,25 Пределы допускаемой абсолютной основной угловой погрешности делителя при измерении фазового угла (погрешность по углу) в диапазоне частот (45...55) Гц, мин ± 5 Время установления рабочего режима измерений, не более, с 60 Средняя наработка на отказ, не менее, ч 7000 Средний срок службы, не менее, лет 8 Масса делителя в сборе, не более, кг 25 Габаритные размеры делителя:
- высота, не более, мм
- диаметр корпуса, не более, мм
- диаметр основания, не более, мм
1950
200
1130Нормальные условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, мм рт. ст
20 ± 5
30...80
630-800Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, мм рт. ст
5...40
80 при 25 °С
630-800 -
Комплект поставки ДН-160ПТ
№ Наименование Количество 1 Делитель напряжения ДН-160ПТ составной в сборе 1 2 Кабель (10 метров) 2 3 Руководство по эксплуатации 1 4 Методика поверки 1 5 Транспортная тара 1
