Д140, Д 140

Киловольтметры и высоковольтные делители напряжения (высоковольтные измерительные системы)

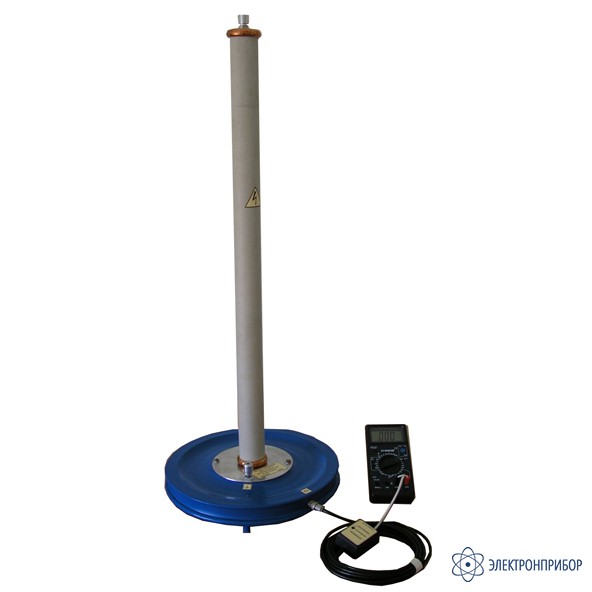

Д-140 — делитель напряжения

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение делителя напряжения Д-140:

    Делитель напряжения Д–140, Д-140.00.00.00, предназначен для измерения переменного напряжения до 100 кВ и постоянного напряжения до140 кВ совместно с электронным цифровым вольтметром, имеющим входное сопротивление 10 МОм.

    Делитель Д–140 предназначен для эксплуатации внутри помещений в диапазоне температур от +10 °С до +35 °С, относительной влажности окружающего воздуха до 80% и давлении от 650 до 800 мм рт.ст.

    На месте установки не допускается тряска, вибрации, наличие в воздухе агрессивных жидкостей (кислот, щелочей и другое).

    Устройство и работа делителя напряжения Д-140:

    Делитель Д–140 выполнен по схеме омического делителя напряжения, и состоит из блока высоковольтного А1 и измерительного кабеля с встроенной в него переключаемой нагрузкой А2.

    Блок высоковольтный состоит из 16 резисторов R1-R16 РЕ-10kV-68M, соединенных последовательно, в высоковольтном плече и резистора R17 (1M) в низковольтном плече. Входное сопротивление высоковольтного блока равно 1088±100 МОм, коэффициент деления -1000±100 (при отключенном измерительном кабеле).

    Кабель измерительный ДН.10.80.00 выполнен на основе радиочастотного коаксиального кабеля RG58-C/U. Вмонтированная в него нагрузка содержит резисторы, переключаемые тумблером S1 "НАПРЯЖЕНИЕ". Наличие подстроечных резисторов R20, R21 позволяет настраивать коэффициент деления отдельно на постоянном и переменном напряжении. Настройка производится вращением осей подстроечных резисторов через отверстия в боковой стенке корпуса нагрузки.

    Выводы нагрузки оконцованы вилками: Х4 (потенциальный) – красного цвета, Х5 (общий) – черного цвета.

    Делитель напряжения Д-140. Схема электрическая принципиальная

  • Технические характеристики делителя напряжения Д-140:

    Параметр Значение
    Коэффициент деления 10000 ± 50
    Диапазон измеряемых напряжений постоянного тока, кВ 1 – 140
    Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ 1 – 100
    Габаритные размеры высоковольтного блока, мм Ø200×1000
    Масса высоковольтного блока, кг, не более 6
  • Комплект поставки Д-140

    Наименование Количество
    1. Блок высоковольтный 1
    2. Кабель измерительный (длина 5,5м) 1
    3. Руководство по эксплуатации 1
