КИВ-110, КИВ 110, RBD-110, RBD 110

Высоковольтные измерительные конденсаторы

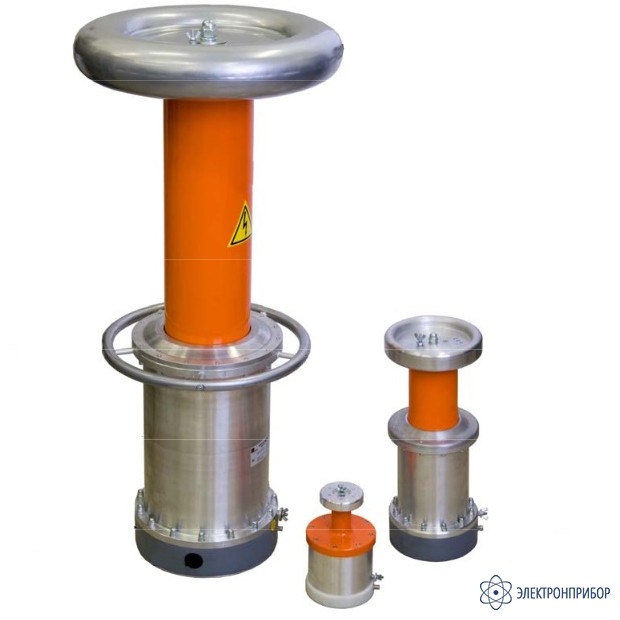

КИВ-110 — конденсатор измерительный высоковольтный

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      49532-12

    • Производитель

      Прочие

    Назначение конденсатора измерительного высоковольтного КИВ-110:

    Конденсатор измерительный высоковольтный КИВ-110 предназначен для работы в составе делителей напряжения, средств измерений емкости и тангенса угла потерь высоковольтной изоляции, измерительных установок для поверки измерительных трансформаторов напряжения. Применяется в электроэнергетике (высоковольтных лабораториях, заводах, трансформаторных подстанциях) и органах метрологической службы.

    Область применения конденсатора измерительного высоковольтного КИВ-110:

    • Выполнение работ по оценке соответствия промышленной продукции других видов, а также иных объектов, установленным законодательством РФ обязательным требованиям (контроль трансформаторного масла и других видов высоковольтной изоляции);
    • Услуги по обеспечению единства измерений (поверка измерительных конденсаторов, трансформаторов напряжения и делителей напряжения классов точности 0,2-0,5).
  • Технические характеристики конденсатора измерительного высоковольтного КИВ-110:

    Параметр Значения
    Номинальное напряжение, кВ 110/корень 3
    Испытательное напряжение в течение 5 мин, кВ 100
    Температурный коэффициент емкости 10-6 К-1 120
    Избыточное давление заполнения газом SF6, МПа:
    - номинальное
    - минимальное

    0,3
    0,2
    Номинальное значение емкости, пФ 46, 48, 50, 52; 96, 98, 100, 102
    Допускаемое отклонение от номинального значения, пФ ± 2,5
    Пределы допускаемой относительной погрешности определения действительного значения емкости, % ± 0,1 или ±0,05
    Тангенс угла потерь, не более 0,5·10-4
    Кажущийся заряд частичных разрядов, пКл, не более 5
    Коэффициент напряжения емкости, %, не более 0,01
    Наработка на отказ, ч 8000
    Условия применения:
    - температура окружающего воздуха
    - относительная влажность при 25 °С
    - отмосферное давление
    - нормальная частота напряжения
    - рабочее напряжение

    от -10 до +40 °С;
    не более 80%;
    84-106,7 (630–800) кПа (мм рт. ст.);
    50±2 Гц
    10 – 330/корень 3 кВ
    Средний срок службы, лет 8
    Габаритные размеры (высота х диаметр), мм 550х380
    Масса, кг, не более 12
  • Комплект поставки КИВ-110

    Наименование Количество
    1 Конденсатор измерительный высоковольтный КИВ-110 1
    2 Кабель закорачивающий К1 (или заглушка) 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
    5 Ящик упаковочный 1

    Дополнительная комплектация. Поставляется по договору

    Наименование Количество
    1 Кабель некоронирующий (или изолированный) высоковольтный К4 1
  • Совместимость с КИВ-110

    • Цена по запросу
      Добавить к заказу

      Вектор-2.0М, измеритель параметров изоляции (мост переменного тока)

      Измеритель параметров изоляции Вектор-2.0М (мост переменного тока) предназначен для определения параметров электротехнического оборудования, электроизоляционных материалов жидких диэлектриков, кабельной продукции, векторных измерений на промышленной частоте, диагностики высоковольтной изоляции под рабочим напряжением.
