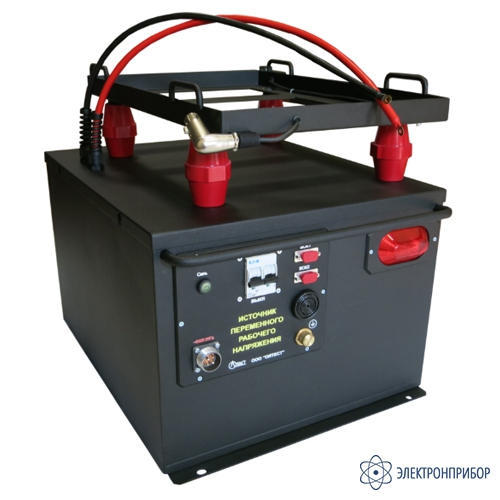

ИПРН — источник переменного рабочего напряжения

Сохранить в PDF Распечатать
  • Назначение источника переменного рабочего напряжения ИПРН:

    Источник переменного рабочего напряжения ИПРН обеспечивает преобразование сетевого напряжения 230 В 50 Гц в напряжение от 1 кВ до 10 кВ, а также выполняет поворот фазы рабочего напряжения на 180° при реализации метода “двух отсчетов”.

    Управление работой ИПРН осуществляется при помощи БУ Моста, что позволяет полностью автоматизировать процесс измерения тангенса угла потерь и емкости. Связь ИПРН и БУ осуществляется с помощью волоконно-оптического кабеля, таким образом обеспечивается полная электробезопасность персонала во время проведения измерений.

    ИПРН может комплектоваться тележкой для удобства его перемещения.

  • Технические характеристики источника переменного рабочего напряжения ИПРН:

    Параметр Значение
    Диапазон регулирования переменного рабочего напряжения от 1 кВ до 10 кВ
    Точность установки переменного рабочего напряжения 5 %
    Время установки переменного рабочего напряжения не более 20 с
    Дополнительные возможности поворот фазы испытательного напряжения на 180º при реализации метода “двух отсчетов”
    Максимальная выходная мощность (в течение 1 минуты) 3 кВ·А
    Выходная мощность (в течение 30 минут) 1,5 кВ·А
    Температура окружающего воздуха, нормальные условия применения от 15 до 25 ºС
    Относительная влажность воздуха, нормальные условия применения до 80 % при температуре 25 ºС
    Температура окружающего воздуха, рабочие условия применения от - 10 до + 40 ºС
    Относительная влажность воздуха, рабочие условия применения до 80 % при температуре 25 ºС
    Электропитание 230 В при частоте 50 Гц
    Масса 45 кг
    Габаритные размеры 450 х 280 х 380 мм
  • Комплект поставки ИПРН

    Наименование Количество
    1 Источник переменного рабочего напряжения ИПРН 1
    2 Блок сопряжения USB 1
    3 Кабель измерительный (КИ8) 2
    4 Кабель высоковольтный (КВ1) 1
    5 Кабель волоконно-оптический ИПРН (ВОК1) 1
    6 Кабель питания ИПРН 1
    7 Вставка плавкая ZGTH-2А-500 В 3

    ИПРН в указанной комплектации устанавливается в передвижную лабораторию. Для использования не в составе ЭТЛ рекомендуется приобрести тележку и сумки: кабельную и для блока управления.

  • Дополнительная комплектация ИПРН
