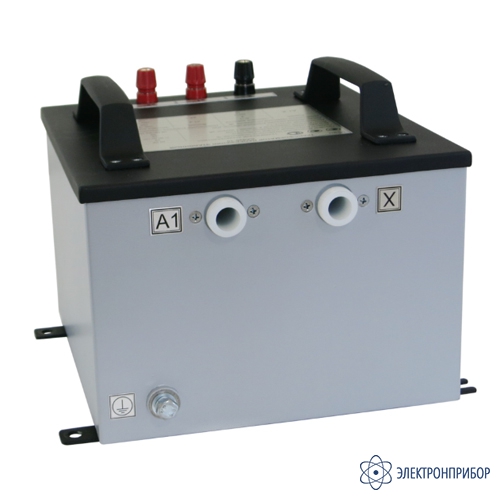

СА920-10 — трансформатор напряжения эталонный

Код товара: 33896
  • 55309-13

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      60 месяцев

    • Госреестр СИ РФ

      55309-13 до 28.10.2018

    • Производитель

      ОЛТЕСТ, Украина

    Назначение трансформатора напряжения эталонного СА920-10:

    Трансформатор СА920-10 представляет собой однофазный сухой трансформатор напряжения с незаземляемым выводом "Х" первичной обмотки. Предназначен для применения в качестве рабочего эталона при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с эталонным при помощи прибора сравнения в соответствии с ГОСТ 8.216, а также в качестве масштабного преобразователя высокого напряжения переменного тока при его измерении.

    Область применения трансформатора СА920-10 – учреждения и предприятия, разрабатывающие и производящие трансформаторы напряжения, поверочные и калибровочные лаборатории.

  • Технические характеристики трансформатора напряжения эталонного СА920-10:

    Параметр Значение
    Номинальное напряжение первичной обмотки, кВ * 6/√3 6 10/√3 10
    Номинальное напряжение вторичной обмотки, В * 100/√3 100 100/√3 100
    Номинальная частота, Гц 50
    Номинальная нагрузка**, См 10-5
    Пределы допускаемой основной относительной погрешности напряжения, % ± 0,05
    Пределы допускаемой основной абсолютной угловой погрешности, мин ± 3
    Диапазон значений напряжения, при котором погрешности соответствуют нормированным значениям, % от номинального 80...120
    Температура окружающего воздуха, °C 0...40
    Относительная влажность воздуха, % до 80 при температуре 25 °С
    Размеры, мм 250×220×260
    Масса, кг 20

    * Ряд номинальных напряжений может быть расширен по согласованию.
    ** Входное сопротивление прибора сравнения должно быть не менее 100 кОм. Подключение нагрузочного сопротивления к обмотке НН не требуется.

  • Комплект поставки СА920-10

    № Наименование Количество
    1 Трансформатор напряжения эталонный СА920-10 1
    2 Кабель высоковольтный КВ1(А) 1
    3 Кабель высоковольтный КВ1(Х) 1
    4 Кабель низковольтный КН1(10) 1
    5 Кабель низковольтный КН2(10) (комплект СА920-10) 1
    6 Кронштейн (для стационарного использования) 1
    7 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
    8 Руководство по эксплуатации. Часть 2. Методика поверки 1
    9 Паспорт 1
