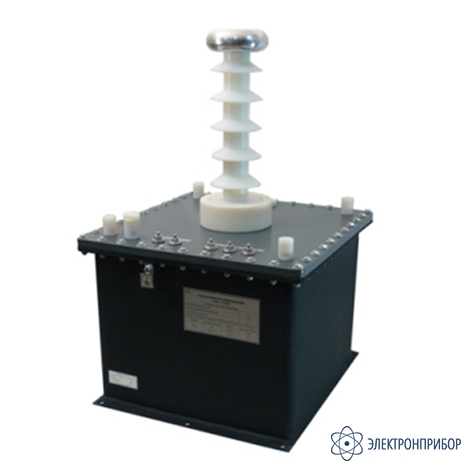

СА911-110 — трансформатор повышающий
Код товара: 33901-
-
Гарантия
18 месяцев
-
Производитель
Назначение трансформатора повышающего СА911-110:
Трансформатор повышающий СА911-110 предназначен для питания измерительной цепи при поверке трансформаторов напряжения, которые эксплуатируются в электроустановках с номинальными первичными напряжениями до 110/√3 кВ.
СА911-110 используется предприятиями и организациями, осуществляющими поверку и калибровку измерительных трансформаторов напряжения при их разработке, производстве и эксплуатации.
Описание трансформатора повышающего СА911-110:
Трансформатор повышающий СА911-110 представляет собой однофазный маслонаполненный повышающий трансформатор с заземляемым выводом Х обмотки высшего напряжения. Обмотка низшего напряжения и обмотка высшего напряжения расположены концентрически на магнитопроводе броневого типа.
1 – разъем типа 2РМ "СА3700" для подключения к Пульту управления СА3700, выводы первичной обмотки, обмотка низшего напряжения;
2 – магнитопровод;
3 – экран;
4 – выводы вторичной обмотки; обмотка высшего напряжения;
5 – перемычка;
6 – вывод корпуса для подключения заземления.Рис.1. Электрическая схема трансформатора повышающего СА911-110
-
-
Технические характеристики трансформатора повышающего СА911-110:
Параметр Значение "а35" - "х" "а110" - "х" Номинальное первичное напряжение, В 167 167 Наибольшее первичное напряжение, В 220 220 Номинальное вторичное напряжение, кВ 35 110/√3 Наибольшее вторичное напряжение, кВ 46 84 Испытательное напряжение в течение 1 мин, кВ 91,5 Номинальная мощность, кВ·А 4 Кратковременная мощность в течение 2 минут при ПВ 20,%, кВ·А 15 Температура окружающего воздуха, °C 0...40 Относительная влажность воздуха, % до 80 при температуре 25 °С Размеры, мм 570 х 505 х 660 Масса, кг 120 -
Комплект поставки СА911-110
№ Наименование Количество 1 Трансформатор повышающий СА911-110 1 2 Кабель высоковольтный КВ1 СА911 1 3 Кабель высоковольтный КВ2 СА911 1 4 Кабель питания КП1 СА911 1 5 Тележка ТП 110 кВ (комплект СА911-110) 1 6 Паспорт 1 -
