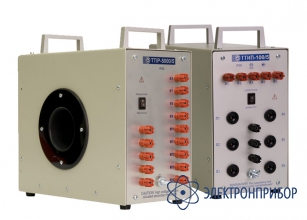

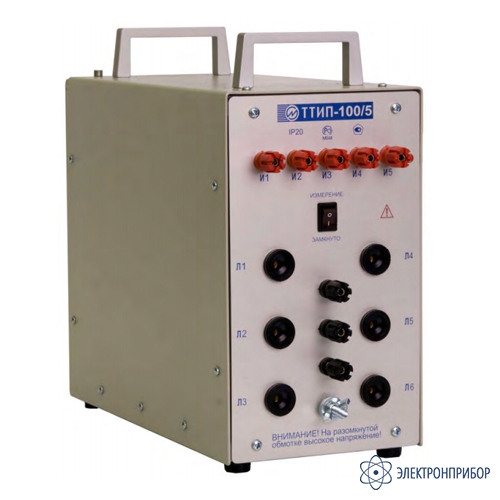

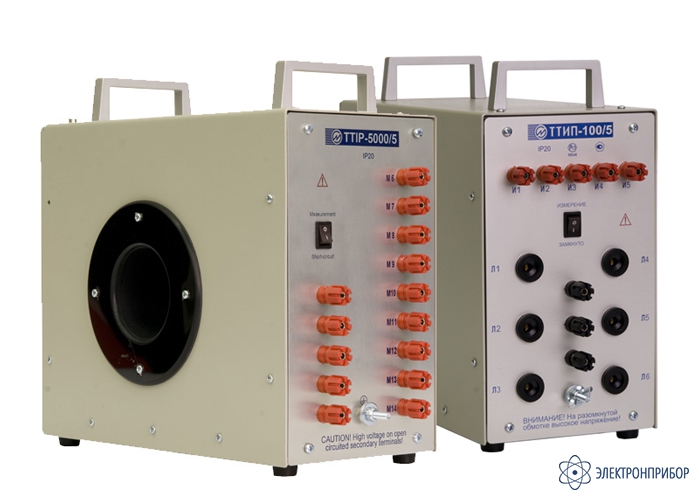

ТТИП-100/5(1) — эталонный трансформатор тока измерительный

Код товара: 31977
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      48 месяцев

    • Госреестр СИ РФ

      39854-08 до 12.10.2029

    • Производитель

      МАРС-ЭНЕРГО

    Сертификаты

    Назначение эталонного трансформатора тока измерительного ТТИП-100/5(1)

    Эталонный трансформатор тока измерительный ТТИП-100/5(1) предназначен для использования в качестве рабочего эталона в цепях переменного тока частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно при электрических измерениях и поверке по ГОСТ 8.217–2003 трансформаторов тока классов точности 0,2S и менее точных на местах эксплуатации и в лабораторных условиях.

  • Технические характеристики эталонного трансформатора тока измерительного ТТИП-100/5(1):

    Параметр Значение
    Класс точности по ГОСТ 23624–2001 0,05
    Номинальные значения первичного тока, I1ном, А 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100
    Номинальное значение вторичного тока, I2ном, А 5 и 1
    Номинальное значение напряжения первичной обмотки, кВ 0,66
    Номинальное значение вторичной нагрузки при cos φ = 1, ВА 5 при I2ном = 5 А
    2 при I2ном = 1 А
    Габаритные размеры, мм, не более 360 × 170 × 310
    Масса, кг, не более 20
    Наработка на отказ в рабочих условиях применения, ч, не менее 50 000
    Средний срок службы, лет, не менее 25
    Продолжительность непрерывной работы 20 мин.
    Продолжительность нерабочего интервала 20 мин.
    Испытательные напряжения обмоток 3 кВ
  • Комплект поставки ТТИП-100/5(1)

    Наименование Количество
    1. Эталонный трансформатор тока измерительный ТТИП-100/5(1) 1
    2. Свидетельство о поверке 1
    3. Руководство по эксплуатации 1
    4. Упаковка 1
  • Дополнительная комплектация ТТИП-100/5(1)
