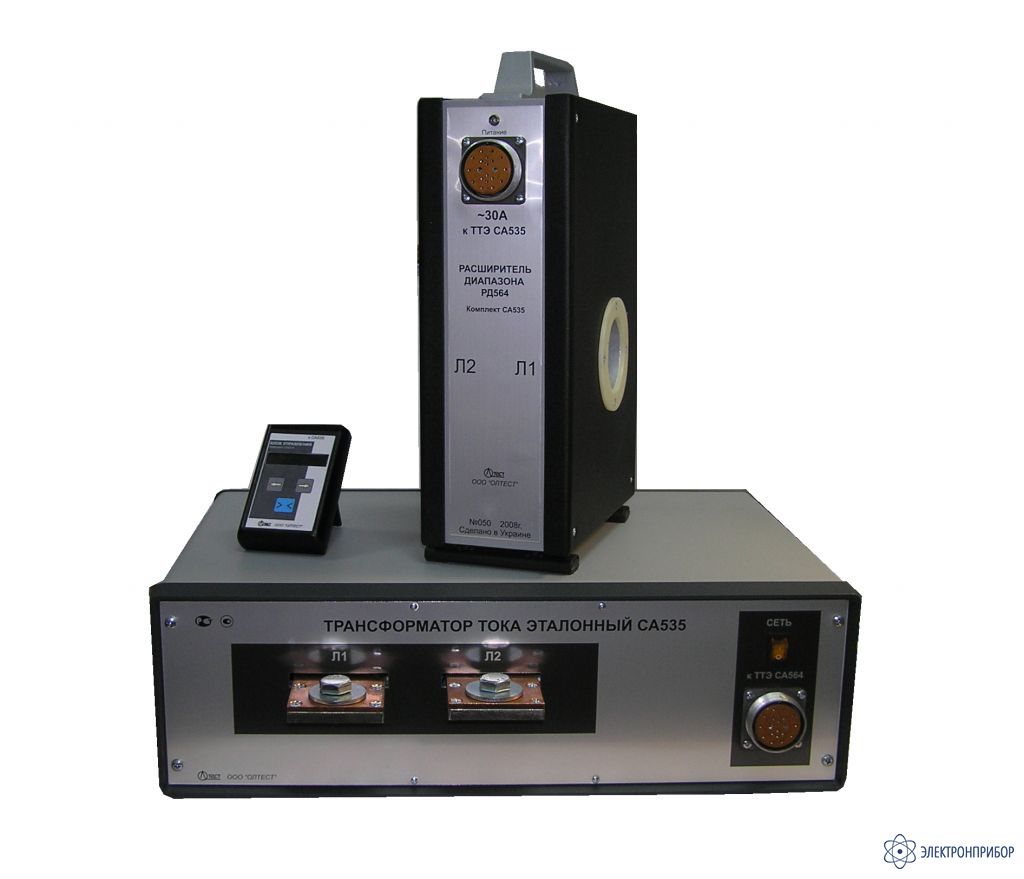

СА535 — трансформатор тока эталонный

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Госреестр РФ

      41379-15

    • Производитель

      Прочие


    Предназначен для использования в качестве эталонного трансформатора при проведении калибровки, поверки или аттестации измерительных трансформаторов тока в соответствии с ГОСТ 8.217.

    Эксплуатационные характеристики

    Трансформаторы СА535 выпускаются в двух исполнениях СА535/1 с минимальным номинальным значением первичного тока 5 А и СА535/2 с минимальным номинальным значением первичного тока 0,5 А.

    В комплект трансформаторов СА535 может входить расширитель диапазонов РД564, позволяющий расширить диапазон значений номинального первичного тока в сторону больших значений.

  • Технические характеристики

    Значение номинальных первичных токов эталонных трансформаторов СА535 в амперах:

    0,5*; 1,0*; 2,0*; 2,5*; 3,0*; 4,0*; 5,0; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750**, 800**, 1000**, 1200**, 1500**, 2000**, 3000**; 4000**; 5000**.

    *- для исполнения СА535/2
    ** - при использовании расширителя диапазонов РД564

    Номинальное значение силы вторичного тока трансформаторов СА535 равно 5 А.

    Изменение коэффициента трансформации выполняется по командам, получаемым по интерфейсу от блока управления, компаратора СА507 или персонального компьютера

    Погрешности измерений

    • Пределы допускаемой токовой погрешности ТТ эталонного СА535 для диапазона относительного значения силы первичного тока от 1 до 120%   -   ±0,02%   (±0,01%)***
    • Пределы допускаемой токовой погрешности ТТ эталонного СА535 при использовании расширителя РД564 для диапазона относительного значения силы первичного тока от 1 до 120% -  ±0,025%  (±0,01%)***
    • Пределы допускаемой основной угловой погрешности трансформаторов СА535 с расширителем РД564 и без расширителя для диапазона относительного значения силы первичного тока от 1 до 120 %, в минутах -  ±1,5  (±1 минута)***

    *** По согласованию с заказчиком трансформатор тока эталонный СА535 может быть аттестован на более высокий класс.

    Нормальные условия применения

    • Температура окружающего воздуха – от 10 до 30 °С;
    • Относительная влажность воздуха – до 80% при температуре 25°С

    Рабочие условия применения

    • Температура окружающего воздуха – от 0 до плюс 40 °С;
    • Относительная влажность воздуха – до 80% при температ уре 25°С

    Электропитание прибора

    • От сети 220 В, 50 Гц

    Мощность потребления

    • СА535 не более 30 В·А

    Масса

    • Эталонного трансформатора СА535 не более 17 кг;
    • Расширителя диапазона РД564 не более 7 кг

    Габаритные размеры

    • Эталонного трансформатора СА535 не более 470 × 375 × 145 мм;
    • Расширителя диапазона РД564 не более 240 × 130 × 300 мм
  • Комплект поставки СА535

    Наименование Количество
    1. Трансформатор тока эталонный СА535/1 или СА535/2 1
    2. Преобразователь "USB" to RS232 1
    3. Диск с программным обеспечением 1
    4. Сумка укладочная для СА535 1
    5. Кабель измерительный КИ535 1
    6. Кабель RS232 1
    7. Кабель питания 1
    8. Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
    9. Руководство по эксплуатации. Часть 1. Методика поверки 1
    10. Паспорт 1

    Дополнительная комплектация СА535:

    (Поставляется по отдельному заказу)

    Наименование
    1. Кабель измерительный КИ564
    2. Пульт управления
    3. Расширитель диапазона РД564
    4. Сумка укладочная для РД564
