    Назначение нагрузочного трансформатора НТ-5000

    Трансформатор нагрузочный НТ-5000 предназначен для прогрузки автоматических выключателей с целью определения токов их срабатывания.

    Применение нагрузочного трансформатора НТ-5000

    • Испытания низковольтных силовых выключателей первичным током
    • Проверка характеристик токовых защит низковольтных силовых выключателей
    • Тестирование токовых защит прямого действия первичным током
    • Проверка первичного и вторичного электрооборудования различного применения. в допустимых диапазонах тока и мощности

    Конструкция и принцип действия нагрузочного трансформатора НТ-5000

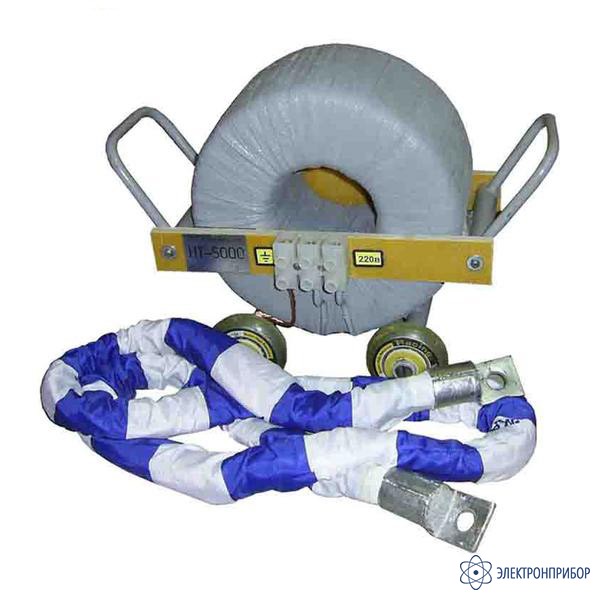

    Конструктивно трансформатор нагрузочный НТ-5000 представляет собой торроидальный трансформатор, первичная обмотка которого намотана на трансформаторном сердечнике, а вторая представляет собой один виток многожильного медного провода сечением 240 мм² с наконечниками, обтянутого матерчатым чехлом и пропущенным через окно в сердечнике трансформатора. Трансформатор НТ-5000 закреплен на тележке с двумя ручками для переноски.

    Принцип действия нагрузочного трансформатора НТ-5000 заключается в следующем. Сетевая обмотка трансформатора, через регулировочное устройство (автотрансформатор), позволяющее изменять напряжение на первичной и соответственно на вторичной обмотке трансформатора, подключается к питающей сети. Испытуемое устройство (контакты автоматического выключателя) подключается к клеммам вторичной обмотки. Величина тока, протекающего через контакты, замеряется с помощью килоамперметра, трансформатора тока, токоизмерительных клещей и др. приборов. С целью получения максимального тока при подсоединении НТ-5000 к нагрузке, старайтесь расположить прямой и обратный провод как можно ближе друг к другу.

  • Технические характеристики нагрузочного трансформатора НТ-5000

    Параметр Значение
    Напряжение питающей сети, частотой 50 Гц ~ (0-220)В
    Ток холостого хода не более 0,5А
    Коэффициент трансформации 100
    Максимальный ток вторичной обмотки 5000А
    Сопротивление изоляции первичной обмотки относительно корпуса при температуре воздуха 20°С не менее 40МОм
    Рабочая температура окружающего воздуха от -10°С до +35°С
    Рабочая относительная влажность воздуха при 25°С до 98%
    Атмосферное давление, рабочая от 84 до 107 кПа (от630 до 800мм.рт.ст)
    Масса 36кг
    Габаритные размеры 410х300х230мм
  • Комплект поставки НТ-5000

    Наименование Количество
    1. Трансформатор нагрузочный ТН-5000 1
    2. Виток вторичной обмотки 2м гибкий провод 240мм² 1
    3. Паспорт 4.709.665 1
