НТ-2500 — нагрузочный трансформатор

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение нагрузочного трансформатора НТ-2500

    Трансформатор нагрузочный НТ-2500 предназначен для прогрузки автоматических выключателей с целью определения токов их срабатывания.

    Применение нагрузочного трансформатора НТ-2500

    • Испытания низковольтных силовых выключателей первичным током
    • Проверка характеристик токовых защит низковольтных силовых выключателей
    • Тестирование токовых защит прямого действия первичным током
    • Проверка первичного и вторичного электрооборудования различного применения. в допустимых диапазонах тока и мощности

    Преимущества нагрузочного трансформатора НТ-2500

    • Высокая надежность и доступная цена
    • Отсутствие тиристорных регуляторов позволяет на выходе получать синусоидальный форму, что обеспечивает условие точных измерений величины выходного тока
    • Возможность эксплуатации как в помещении, так и на открытом воздухе
    • Небольшой вес и компактная конструкция позволяют быстро перемещать на небольшие расстояния
    • Адаптированы к жестким условиям эксплуатации. Имеют мягкие резиновые уплотнители и эластичные колеса, что значительно снижают и гасят мелкую вибрацию и тряску в составе автоэлектролаборатории
    • Гибкий токовод вторичной обмотки 240кв мм длиной 2 метра с наконечниками (в комплекте) дает возможность прогружать оборудование на месте, без демонтажа, что снижает трудозатраты наладочного персонала.

    Конструкция и принцип действия нагрузочного трансформатора НТ-2500

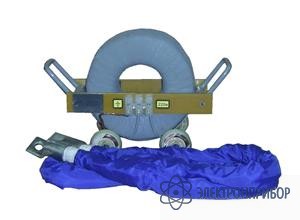

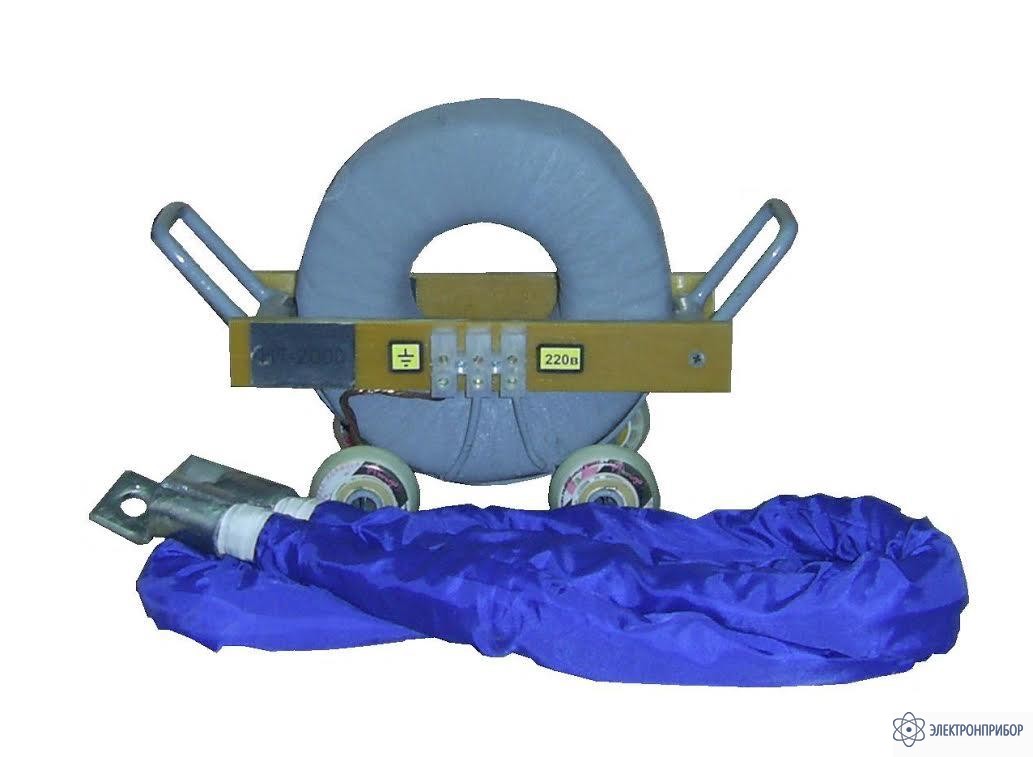

    Конструктивно нагрузочный трансформатор НТ-2500 представляет собой торроидальный трансформатор, первичная обмотка которого намотана на трансформаторном сердечнике, а вторичная представляет собой один виток многожильного медного провода сечением 200мм² с наконечниками, обтянутого матерчатым чехлом и пропущенным через окно в сердечнике трансформатора НТ-2500. Трансформатор НТ-2500 закреплен на тележке с двумя ручками для переноски.

    Принцип действия нагрузочного трансформатора НТ-2500 заключается в следующем. Сетевая обмотка трансформатора, через регулировочное устройство (автотрансформатор), позволяющее изменять напряжение на первичной и соответственно на вторичной обмотках трансформатора, подключается к питающей сети. Испытуемое устройство (контакты автоматического выключателя) подключается к клеммам вторичной обмотки. Величина тока протекающего через контакты замеряется с помощью трансформатора тока, токоизмерительных клещей, амперметром или применить Пояс Роговского. С целью получения максимального тока при подсоединении  НТ-2500 к нагрузке, старайтесь расположить прямой и обратный провод как можно ближе друг к другу.

  • Технические характеристики нагрузочного трансформатора НТ-2500

    Параметр Значение
    Напряжение питающей сети, частотой 50 Гц от 0 до 230
    Ток холостого хода не более 0,2А
    Коэффициент трансформации 200
    Максимальный ток вторичной обмотки 2500А
    Сопротивление изоляции первичной обмотки относительно корпуса при температуре воздуха 20°С не менее 40МОм
    Рабочая температура окружающего воздуха от -40°С до +50°С
    Рабочая относительная влажность воздуха при 25°С до 80%
    Атмосферное давление, рабочая от 84 до 107 кПа (от630 до 800мм.рт.ст)
    Масса 16,5кг
    Габаритные размеры 340х245х180
  • Комплект поставки НТ-2500

    Наименование Количество
    1. Трансформатор нагрузочный НТ-2500 1
    2. Виток вторичной обмотки, гибкий кабель 240мм² , длиной 2м 1
    3. Паспорт 4.709.663 ПС 1
