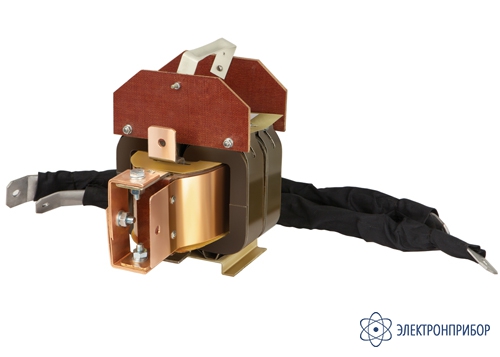

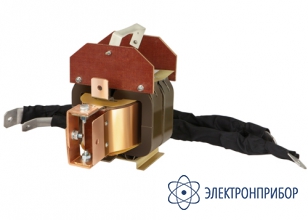

НТ-12 — нагрузочный трансформатор

Сохранить в PDF Распечатать
  • Назначение:

    Малогабаритный трансформатор нагрузочный НТ-12 предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током до 12 кА при их наладке и проверке. Оптимальная конструкция трансформатора позволяет значительно снизить нагрузку на питающую сеть при получении больших токов, а также создать компактное и относительно легкое устройство.

    Трансформатор нагрузочный НТ-12 может работать как в автономном режиме, так и в составе с комплектным испытательным устройством "Сатурн-М". При этом испытательное устройство обеспечивает электронную регулировку тока первичной обмотки трансформатора и задание длительности протекания тока. Кроме этого, обеспечивается автоматическое измерение тока вторичной обмотки и времени отключения защиты.

    Устройство комплектуется двумя токопроводами длиной 0,7 м и сечением 240 мм2.

    Конструкция обмоток трансформатора позволяет подключать их последовательно или параллельно в зависимости от напряжения питающей сети (220 или 380 В) и внутреннего сопротивления нагрузки.

    При применении трансформатора совместно с устройством "Сатурн-М" обеспечивается:

    • малая нагрузка на сеть при получении больших токов;
    • электробезопасность за счет разделения первичной и вторичной цепей с гальванической развязкой;
    • отсутствие износа и подгорания контактов проверяемого аппарата за счет исключения коммутации высоких напряжений;
    • широкий диапазон выходных токов от нескольких десятков до тысяч ампер;
    • малые габариты и удобство транспортировки к месту проверки.

    Рекомендуется при измерении тока пользоваться измерительным преобразователем ТМ-0,66Р, обеспечивающим непосредственное измерение тока до 3 кА, а в схеме с разветвлением тока - до 12-15 кА. При этом устройство "Сатурн-М" автоматически пересчитывает измеренное значение тока в истинное с учетом всех необходимых коэффициентов.

  • Основные технические характеристики:

    Параметр Значение
    Напряжение питающей сети, В 220 / 380
    Ток потребления, А:
    • длительно
    • одноминутный (10 минут - пауза)
    • односекундный

    7
    30
    340
    Максимальный выходной ток при длительности протекания 1 с
    (при сопротивлении нагрузки 0,4 мОм), кА
    12
    Масса трансформатора, кг, не более 22
    Габаритные размеры, мм, не более 250x190x220
    Длина токопроводов, м, не более 0,7
    Сечение токопроводов, мм2, не менее 240
