ТИОГ-55 — трансформатор испытательный однофазный газонаполненный

Сохранить в PDF Распечатать
  • Назначение трансформатора ТИОГ-55:

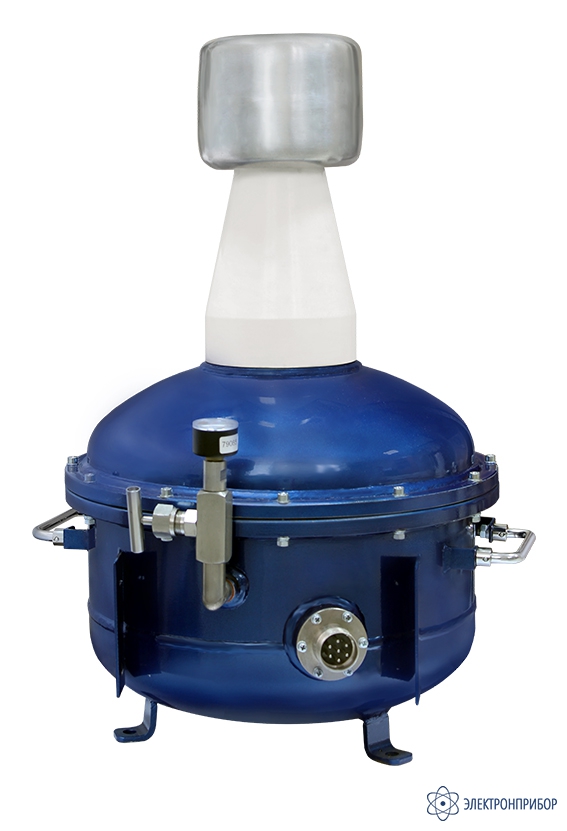

    Трансформатор испытательный однофазный газонаполненный ТИОГ-55 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 10 кВ и 35 кВ (и выше) кратковременным переменным (50 Гц) напряжением до 55 кВ.

    Описание трансформатора ТИОГ-55:

    Трансформатор ТИОГ-55 разработан для применения в составе передвижной испытательной лаборатории, вследствии чего, его конструкция устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.

    В стандартном исполнении трансформатор ТИОГ-55 имеет мощность 7,5 кВА.

    В конструкцию трансформатора может быть встроен высоковольтный элегазовый конденсатор, который, при подключении соответствующих измерительных приборов, позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.

    В трансформаторе также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.

  • Техничские характеристики трансформатора ТИОГ-55:

    Параметр Исполнение 1 Исполнение 2
    Выходное напряжение, кВ 55
    Входное напряжение, В 220 или 380
    Номинальная частота, Гц 50
    Максимальная выходная мощность, кВА 7,5 17
    Максимальный выходной ток, А 0,140 0,32
    Максимальная емкость объекта испытаний, пФ 8000 20000
    Емкость встроенного конденсатора, пФ 18-25
    Рабочее избыточное давление элегаза, МПа 0,35
    Масса, кг, не более 68 85
  • Комплект поставки ТИОГ-55

    Наименование Количество
    1. Трансформатор испытательный однофазный газонаполненный ТИОГ-55 1
