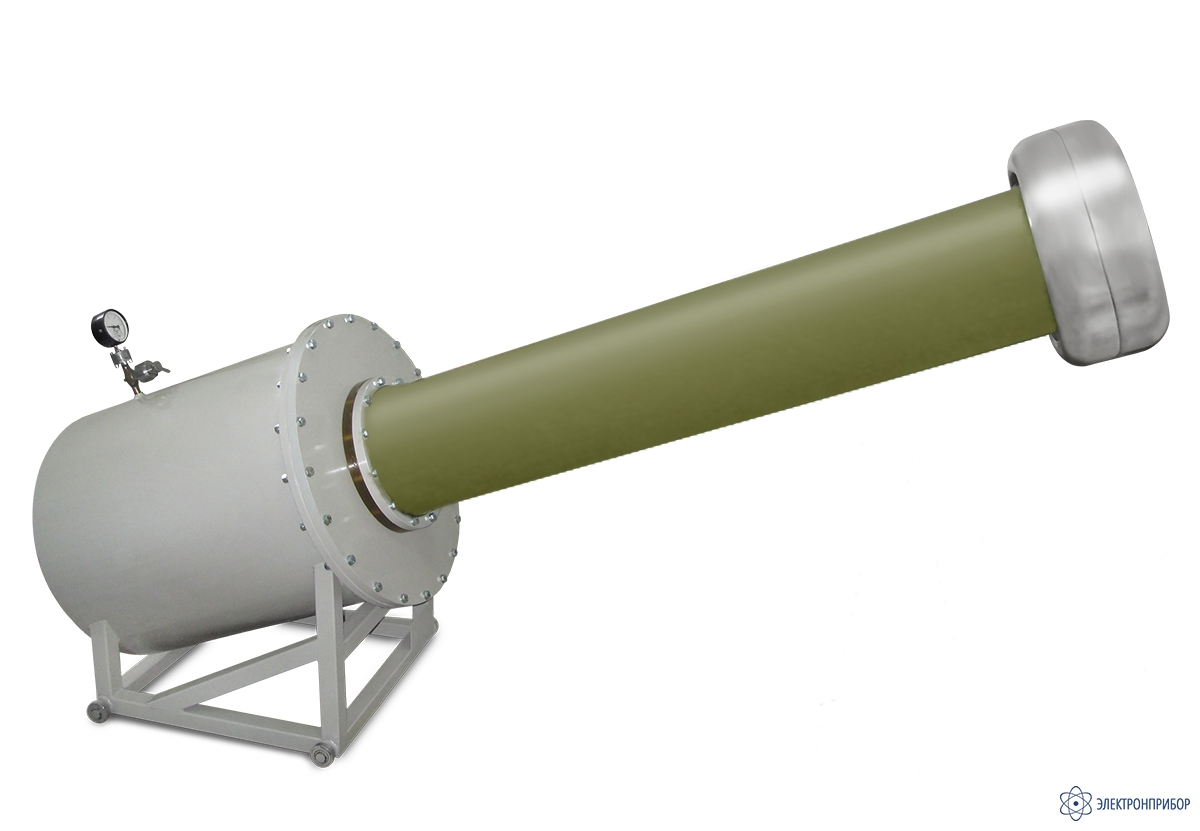

ТИОГ-250 — трансформатор испытательный однофазный газонаполненный

Сохранить в PDF Распечатать
  • Назначение трансформатора ТИОГ-250:

    Трансформатор испытательный однофазный газонаполненный ТИОГ-250 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 110 кВ и выше кратковременным переменным (50 Гц) напряжением до 250 кВ.

    Трансформатор разработан для применения в составе передвижной испытательной лаборатории, конструкция его устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.

    В конструкции трансформатора встроен один (или два – по запросу) высоковольтный элегазовый конденсатор, который при подключении соответствующих измерительных приборов позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.

    В трансформаторе ТИОГ-250 также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.

  • Технические характеристики трансформатора ТИОГ-250:

    Параметр Значения
    Выходное напряжение, кВ 250
    Входное напряжение, В 220 или 380
    Номинальная частота, Гц 50
    Максимальный выходной ток, А
    - 1 минута
    - 15 минут

    0,3
    0,12
    Максимальная емкость объекта испытаний, пФ 3600
    Емкость встроенного конденсатора, пФ 18-25
    Рабочее избыточное давление элегаза, МПа 0,11
    Масса, кг 480
