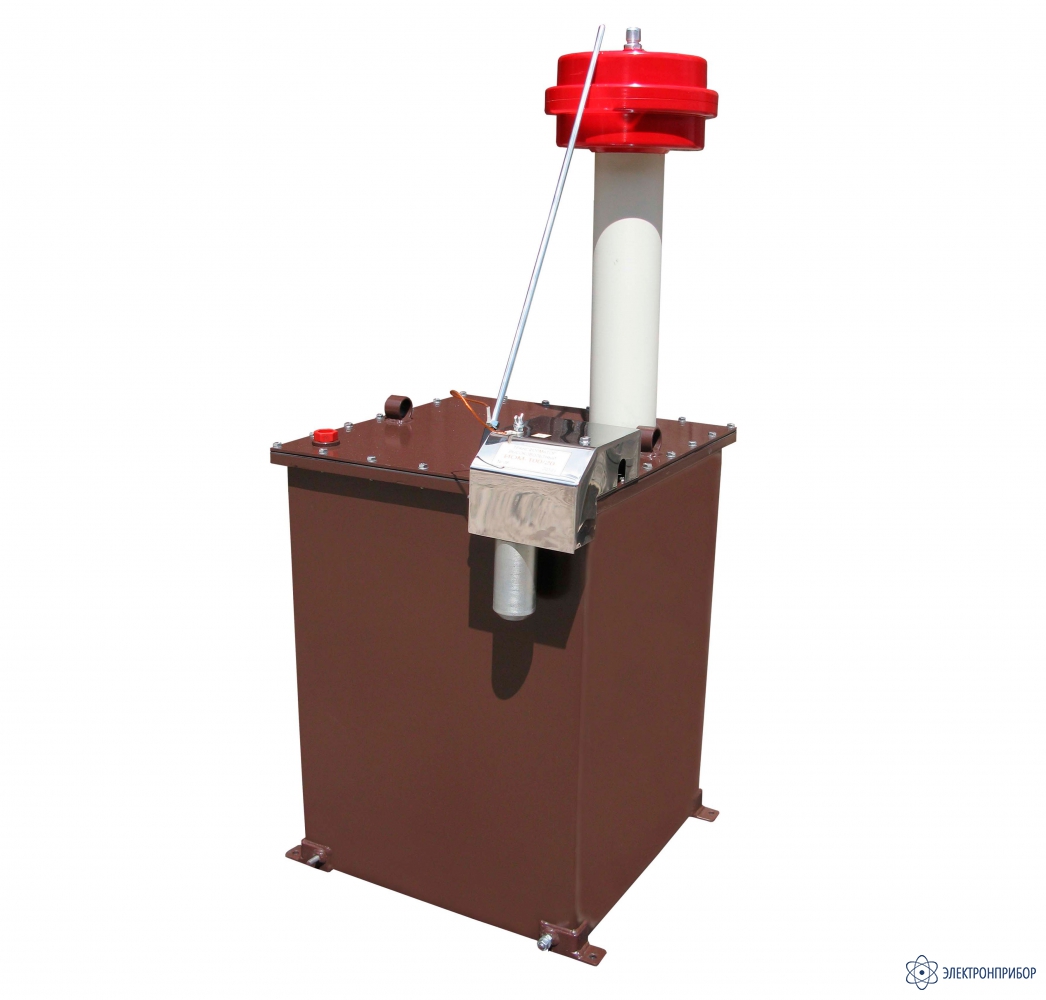

ИОМ-100/20 — трансформатор испытательный однофазный масляный

Сохранить в PDF Распечатать
  • Назначение трансформатора ИОМ-100/20:

    Трансформатор испытательный однофазный масляный ИОМ-100/20 предназначен для испытания изоляции электрических установок и машин приложенным напряжением переменного тока частоты 50 Гц.

    Трансформатор рассчитан для эксплуатации в помещениях при рабочих значениях температуры воздуха не выше +40 °С и не ниже -20 °С на высоте установки над уровнем моря не более 1000 м.

  • Технические характеристики трансформатора ИОМ-100/20:

    Параметр Значения
    Напряжение, кВ:
    - первичное
    - вторичное
    - измерительной обмотки

    0,22
    100
    0,05
    Максимальный ток первичной обмотки, А:
    - кратковременно, 15 мин.
    - длительно

    90
    55
    Максимальный ток вторичной обмотки, мА:
    - кратковременно, 15 мин.
    - длительно

    200
    120
    Максимальный ток измерительной обмотки, мА 50
    Мощность, кВА:
    - кратковременно, 15 мин.
    - длительно

    20
    12
    Габаритные размеры, мм Ø625х690
    Масса, кг, не более 220
  • Комплект поставки ИОМ-100/20

    Наименование Количество
    2. Трансформатор ИОМ-100/20 1
    1. Паспорт 1
