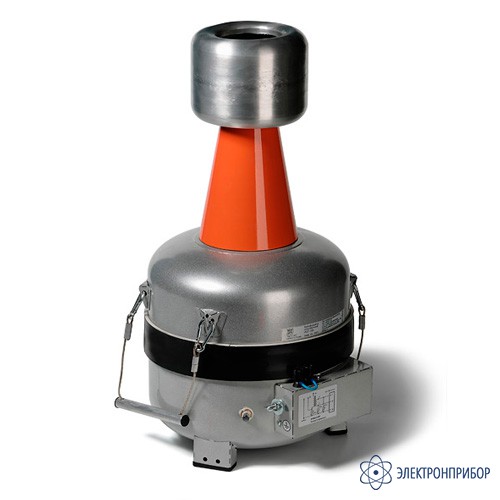

ИОГ-100/7,5 — испытательный трансформатор

Код товара: 21242
    • Гарантия

      12 месяцев

    Назначение испытательного трансформатора ИОГ-100:

    Трансформаторы серии ИОГ-100 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

    Трансформаторы серии ИОГ-100 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

    Трансформаторы ИОГ-100 поставляются в двух модификациях ИОГ-100/20 и ИОГ-100/7,5 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.

  • Технические характеристики трансформатора ИОГ-100/7,5:

    Параметр Значение
    Номинальное напряжение обмотки ВН, кВ 100
    Максимальное напряжение обмотки ВН при ПВ 10 %, кВ 105
    Испытательное напряжение частоты 50 Гц, кВ 110
    Номинальное напряжение обмотки низшего напряжения, В 220
     Номинальная частота, Гц 50
     Установившийся ток к.з., А, не менее 1,4
    Напряжение короткого замыкания Uкз, % 5,0
    Минимальная емкость нагрузки, нФ 0,0
    Максимальная емкость объекта испытаний, нФ 15
    Испытательная мощность, кВА:
    — длительный режим
    — повторно-кратковременный режим, ПВ 10 %

    4,1
    7,8
    Максимальная потребляемая мощность, не более, кВА 5,5
    Интенсивность собственных ЧР, пКл, не более 5,0
    Номинальное изб. давление элегаза, МПа, не более 0,35
     Объем для заполнения элегазом, л 15
    Габаритные размеры, мм 350x350x620
    Масса, кг 42
  • Комплект поставки ИОГ-100/7,5

    Наименование Количество
    1 Испытательный трансформатор ИОГ-100/7,5 1
  • Модификации ИОГ-100

    Подберите модификацию по параметрам

    Испытательная мощность, кВА (длительный режим)
    Испытательная мощность, кВА (повторно-кратковременный режим)
    Установившийся ток к.з., А, не менее
    Напряжение короткого замыкания Uкз, %
