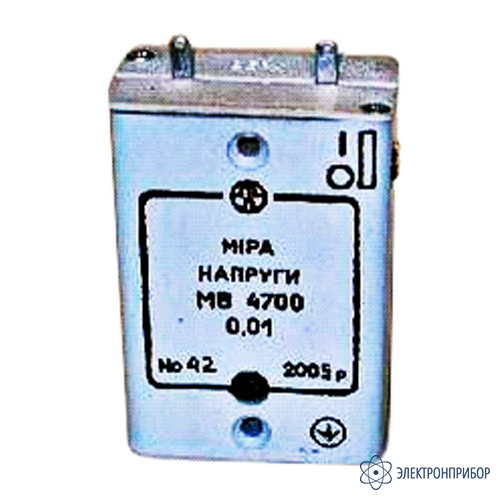

МВ4700 — мера напряжения (элемент нормальный)

Сохранить в PDF Распечатать
  • Назначение меры напряжения МВ4700:

    Мера напряжения МВ4700 предназначена для использования в качестве образцовой меры в стационарных и переносных электроизмерительных устройствах взамен нормального ненасыщенного элемента МЭ4700. Мера конструктивно исполнена в корпусе нормального элемента МЭ4700. Включение питания осуществляется с помощью выключателя, который расположен на боковой стенке корпуса.

  • Технические характеристики меры напряжения МВ4700:

    Параметр Значения
    Значение выходного напряжения при температуре 20 °С от 1,01880 до 1,01960 В
    Отклонение значения напряжения за один год, не более ± 100 мкВ
    Температура в условия применения, °С нормальных 20±2;
    рабочих от 5 до 5
    Средне значение температурного коэффициента в диапазоне рабочих температур, не более 5 мкВ/С
    Внутреннее сопротивление, не более 950 Ом
    Сопротивление изоляции между выходными контактами и корпусом в рабочих условиях применения, не менее 40 МОм
    Электропитание От внешнего источника постоянного тока напряжением (3,6± 0,6) В, ёмкостью 2,1 А/ч, что обеспечивает непрерывную работу меры на протяжении года
    Время установления рабочего режима, не менее 30 мин.
    Средне время восстановления рабочего состояния, не более 8 часов
    Допускаемая нестабильность температуры окружающей среды нормальныхе условия применения ± 2 °С;
    рабочие условия применения ± 6 °С
    Относительная влажность воздуха при температуре 35 °С до 80%
    Условия транспортирования
    Температура окружающей среды от -30 °С до +50 °С
    Относительная влажность воздуха при температуре 35 °С до 98%
    Транспортная тряска с ускорением 30м/с2 при частоте от 80 до 120 ударов в минуту
    Условия хранения
    Температура окружающей среды от 5°С до 40 °С
    Относительная влажность воздуха при температуре 25 °С о 80%
    Общие характеристики
    Габаритные размеры, мм 78х47х24
    Масса кг, не более 0,15
    Срок службы, не менее 12 лет
    Гарантийный срок хранения 6 месяцев с момента изготовления
    ТУ У73.1-00229961-006-2004
  • Комплект поставки МВ4700

    Наименование Количество
    1 Мера МВ4700 1
    2 Паспорт 1
    3 Методика поверки 1
