Х 4810, Х-4810

Элементы нормальные

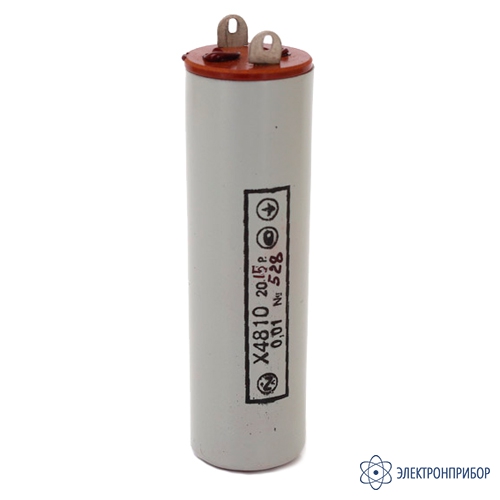

Х4810 — нормальный элемент ненасыщенный

Сохранить в PDF Распечатать
  • Назначение нормального элемента ненасыщенного Х4810:

    Элемент нормальный ненасыщенный Х4810 применяется в компенсационных схемах, приборах и других устройствах при точных измерениях ЭДС и напряжения (например, в измерительных потенциометрах и цифровых приборах). Вместе с мерами сопротивления используются для измерения тока и мощности, а с преобразователями – для измерения неэлектрических величин (например, температур).

    Описание нормального элемента ненасыщенного Х4810:

    Составляющие веществ элемента Х4810 герметично запаяны в стеклянную оболочку цилиндрической формы. Нормальный элемент Х4810 транспортируется любым видом транспорта, кроме самолета. Конструктивно элемент Х4810 выполнен в неразборном цилиндрическом корпусе с крышкой и двумя лепестковыми токовыводами для подключения в электрическую схему.

  • Технические характеристики нормального элемента ненасыщеного Х4810:

    Параметр Значение
    Класс точности 0,01
    Значение ЭДС при температуре 20 °С от 1,018800 до 1,019600 В
    Отклонение ЭДС за год, не более ± 100 мкВ
    Допустимый ток в течение 1 минуты:
    - с интервалом 24 часа
    - с интервалом 10 минут
    - при скомпенсированном ЭДС

    5 мкА;
    0,200 мкА;
    0,020 мкА
    Сопротивление электрическое внутреннее 1500 Ом
    Габаритные размеры d25 х 85 мм
    Масса прибора 0,1 кг
  • Комплект поставки Х4810

    Наименование Количество
    1 Нормальный элемент ненасыщеный Х480 1
