УН-К — устройство намагничивающее

Код товара: 43533

    • Гарантия

      12 месяцев

    • Артикул

      02032

    Назначение устройства намагничивающего УН-К:

    Устройство намагничивающее УН-К предназначено для проведения магнитопорошкового контроля сплошности изделий из ферромагнитных материалов. Конструкция устройства позволяет выявить и установить местоположение дефектов на изделиях любой формы сложности, отдельных деталях и узлах.

    УН-К определяет такие поверхностные и подповерхностные дефекты, как трещины, волосовины, непровары сварных соединений, флокены, надрывы и прочее согласно ГОСТу 21105-87.

    Область применения устройства намагничивающего УН-К:

    • сварные соединения;
    • строительные металлоконструкции;
    • подъемные механизмы;
    • котельные установки;
    • детали железнодорожного транспорта;
    • объекты трубопроводного транспорта.

    Описание устройства намагничивающего УН-К:

    Устройство УН-К является переносным и энергонезависимым. Это делает его незаменимым в случае проведения диагностики слошности изделия в полевых условиях, либо в ситуации когда подвод электрической энергии технически невозможен или запрещен правилами безопасности.

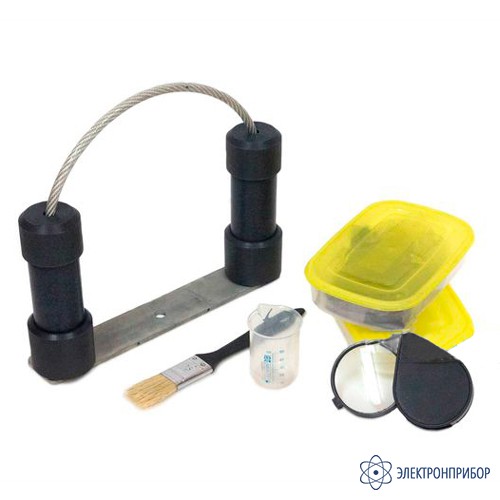

    Конструктивно устройство УН-К представляет собой два постоянных магнита, каждый из которых размещается в специльном блоке из немагнитного материала. Блоки соединены друг с другом при помощи гибкого магнитопровода. Контроль сплошности осуществляется посредством намагничивания изделия или отдельных его деталей путем приложения устройства УН-К. Устройство намагничивающее в совокупности с контролируемым изделием образуют замкнутую систему магнитного поля. На участке изделия, свободном от дефектов, магнитный поток стабильный и неизменный. В месте изменения магнитного поля частицы предварительно нанесенного магнитного порошка (суспензии) скапливаются и образовывают рисунок искомого дефекта.

  • Технические характеристики устройства намагничивающего УН-К:

    Параметр Значение
    Сила отрыва намагничивающих блоков, не менее 15 кг (150Н)
    Напряженность магнитного поля в центре магнитного зазора между рабочими полюсами Нз:
    - межполюсное расстояние 95 мм 36,6 кА/м
    - межполюсное расстояние 75 мм 57,3 кА/м
    - межполюсное расстояние 55 мм 108,3 кА/м
    Индукция в центре магнитного зазора между рабочими полюсами Вз:
    - межполюсное расстояние 95 мм 46,00 мТл
    - межполюсное расстояние 75 мм 72,00 мТл
    - межполюсное расстояние 55 мм 136,00 мТл
    Зона выявляемости дефектов:
    - межполюсное расстояние 95 мм 65х65 мм
    - межполюсное расстояние 75 мм 50х60 мм
    - межполюсное расстояние 55 мм 35х55 мм
    Расстояние на контролируемой поверхности между полюсными наконечниками, соединенными тросовой перемычкой 55...95 мм
    Габаритные размеры намагничивающего блока D=54 мм, H=150 мм
    Длина тросовой перемычки 500 мм
    Габаритные размеры сумки-контейнера 400х300х80 мм
    Масса намагничивающих блоков 0,6 кг
    Масса полного комплекта дефектоскопа 2,5 кг

  • Комплект поставки УН-К

    № Наименование Количество
    1 Намагничивающие блоки 2
    2 Образец ДИФ-К 1
    3 Дефектограмма 1
    4 Мерка для порошка 1
    5 Ёмкость для порошка и суспензии 2
    6 Порошок магнитный, 0,2 кг 1
    7 Лупа 1
    8 Кисть 1
    9 Сумка–контейнер 1
    10 Паспорт 1
