ТДБС-МГ4 — термометрический дефектоскоп буронабивных свай

Код товара: 43796

  • Назначение термометрического дефектоскопа буронабивных свай ТДБС-МГ4:

    Термометрический дефектоскоп буронабивных свай ТДБС-МГ4 предназначен для измерений температуры бетона в свае бесконтактным методом через предварительно установленные трубы доступа. ТДБС-МГ4 выпускаются в двух исполнениях, различающихся диапазоном измеряемых температур.

    Область применения – выявление дефектов в буронабивных сваях (нарушения сплошности, включения шламового материала, бетона пониженной прочности, уменьшения толщины защитного слоя бетона).

    Описание термометрического дефектоскопа буронабивных свай ТДБС-МГ4:

    Контроль температурного режима вечномерзлых грунтов основания фундамента через установленные в соответствии с СП 32-101-95 термометрические трубки (исполнение II).

    Принцип действия ТДБС-МГ4 заключается в измерении температуры бетона в процессе затвердевания с помощью термометрического зонда. Зонд оснащается четырьмя ортогональными температурными бесконтактными датчиками с углом обзора не более 90°, расположенными в плоскости перпендикулярной оси трубы. Зонд погружается в трубу доступа сваи с помощью кабеля, глубина погружения зонда до 48 м. Кабель, на котором установлен термометрический зонд, перекинут через ведущий блок, который связан с угловым датчиком перемещения (энкодером). Угловое перемещение ведущего блока пересчитывается в линейное перемещение при помощи счетного устройства расположенного в электронном блоке. Использование безынерционных пирометрического датчика температуры позволяет проводить измерения со скоростью до десяти измерений в секунду. Измерения могут проводиться как в ручном, так и в автоматическом режиме. В автоматическом режиме в архив прибора заносятся измеренные значение температуры при перемещении зонда на заданный оператором шаг. Минимальный шаг 0,05 м. При использовании прибора для контроля температуры вечномерзлых грунтов в соответствии с рекомендациями по наблюдению за состоянием грунтов оснований и фундаментов зданий и сооружений, возводимых на вечномерзлых грунтах, значительно повышается производительность и оперативность измерений.

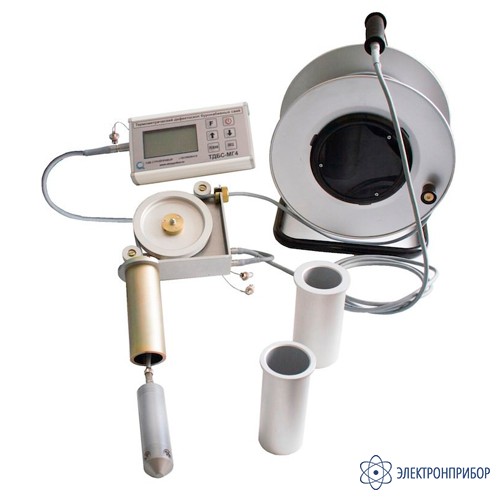

    Конструктивно термометрический дефектоскоп буронабивных свай  состоит из электронного блока, блока с датчиком положения, термометрического зонда, и катушки с кабелем.

  • Технические характеристики термометрического дефектоскопа буронабивных свай ТДБС-МГ4:

    Параметр Значение
    Диапазон измерения температуры (исполнение I), °C от 5 до 80
    Диапазон для измерения температуры вечномерзлых грунтов (исполнение II), °С от -30 до 80
    Погрешность измерения температуры, °С ± 1
    Дискретность индикации температуры, °С 0,1
    Диапазон измерения перемещения, м от 0 до 48
    Пределы допускаемой абсолютной погрешности измерения перемещения, м ± 0,1
    Напряжение питания, В (2 элемента типа АА (LR6, FR6)) 3(+0,5/-1)
    Габаритные размеры термометрического зонда, мм  Ø36 х 150
    Объем архивируемой информации 16 серий по 300
    результатов измерений
    Масса прибор, не более, кг  8,5

  • Комплект поставки ТДБС-МГ4

    № Наименование Количество
    1 Электронный блок термометрического дефектоскопа ТДБС-МГ4 1
    2 Термометрический зонд 1
    3 Катушка с кабелем 1
    4 Блок с датчиком положения 1
    5 Соединительный кабель 2
    6 Инвентарный вкладыш для доступа к трубам диаметром 63 мм 1
    7 Инвентарный вкладыш для доступа к трубам диаметром 73 мм 1
    8 Кабель USB 1
    9 CD диск с программным обеспечением 1
