ИЧСК 2, ИЧСК2

ИЧСК-2 — измеритель частот собственных колебаний

Код товара: 49842
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      46945-11 до 28.04.2026

    Назначение измерителя частот собственных колебаний ИЧСК-2:

    • Измерение частот собственных колебаний;
    • Акустический контроль твердости абразивных инструментов методом свободных колебаний по ГОСТ Р52710-2007;
    • Диагностика лопаток турбин, колесных пар подвижного состава, других изделий;
    • Дефектоскопия изделий из конструкционной и специальной керамики, огнеупорных, углеродных и других композиционных материалов;
    • Оценка модуля упругости, плотности и пористости материалов.

    Особенности измерителя частот собственных колебаний ИЧСК-2:

    • Спектральный и частотный анализ выборок виброакустических сигналов;
    • Встроенный микрофон, эффективная фильтрация сигналов;
    • Возможность подключения миниатюрного внешнего датчика-акселерометра ДН-3 для работы в зашумленных условиях Регулируемая чувствительность измерительного тракта;
    • Эффективная фильтрация сигналов;
    • Большой объем памяти для записи продолжительных выборок сигналов;
    • Широкая область применения, в том числе возможность применения в качестве виброанализатора;
    • Малые габариты и вес;
    • Встроенный литиевый аккумулятор большой емкости;

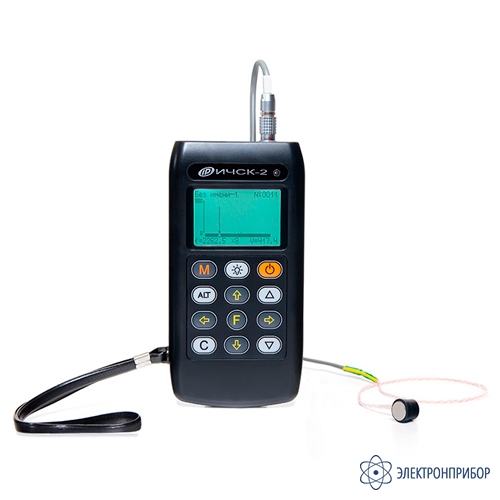

    • Разъем фирмы LEMO (изображен на фото, опция*).

    Функции измерителя частот собственных колебаний ИЧСК-2:

    • Измерение основной моды частоты свободных колебаний объекта контроля;
    • Запись и цифровая обработка сигналов реакции объекта на тестовое ударное воздействие;
    • Получение спектральной характеристики объекта контроля;
    • Вычисление:  
      • скорости распространения акустических волн;
      • модуля Юнга;
      • звукового индекса абразивов по ГОСТ Р52710-2007;
    • Перевод скорости акустических волн в буквенные обозначения твердости по ГОСТ Р52587-2006, а также в обозначения, используемые зарубежными фирмами;
    • Расчет коэффициента формы для дисковых изделий;
    • Отображение информации на графическом дисплее с подсветкой;
    • Архивация результатов измерений и параметров объекта контроля с фиксацией времени и даты;
    • Автоматическое отключение прибора;
    • Русский и английский язык меню и текстовых сообщений;
    • USB интерфейс связи с ПК и заряда аккумулятора.

    Сервисная компьютерная программа:

    • Перенос результатов измерений в ПК;
    • Архивация, документирование и обработка результатов;
    • Экспорт в Excel, сохранение в текстовый формат для других программ.
  • Технические характеристики измерителя частот собственных колебаний ИЧСК-2:

    Параметр Значение
    Диапазон измерения частоты, Гц 50...18000 / 20...8000*
    Пределы погрешности измерения частоты, % ±0,5
    Количество линий в спектре 1600
    Объем памяти, Гб 4
    Потребляемая мощность, Вт 0,3
    Интерфейс c ПК USB
    Дисплей LCD, разрешение 128х64
    Габаритные размеры прибора, мм 150х76х27
    Масса прибора, кг 0,2

    Прмечание:
    * - с внешним датчиком-акселерометром ДН-3.

  • Комплект поставки ИЧСК-2

    Наименование Количество
    1 Измеритель частот собственных колебаний ИЧСК-2 1
    2 Чехол 1
    3 Ударник (молоток) 1
    4 Зарядное устройство USB (1А) 1
    5 Кабель USB 1
    6 Программа связи с ПК на CD 1
    7 Сумка 1
    8 Сертификат о калибровке 1
    9 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
