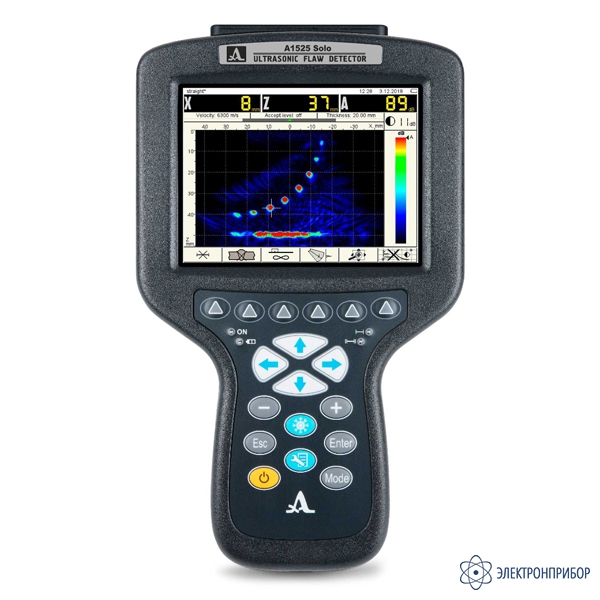

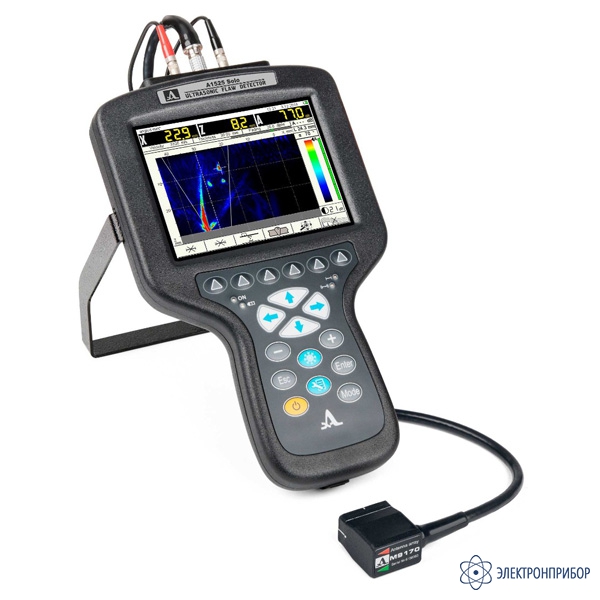

А1525 Solo — высокочастотный ультразвуковой дефектоскоп-томограф

Код товара: 53671
  • 81281-21
    Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      81281-21 до 15.03.2026

    • Производитель

      АКС, Россия

    • Артикул

      1028

    Назначение высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:

    А1525 Solo - это легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

    Преимущества высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:

    • Доступная цена;
    • Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц;
    • Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод);
    • Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм);
    • Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов;
    • Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

    Особенности высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:

    • Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН;
    • Простое и удобное МЕНЮ основных настроек;
    • Доступность работы с прибором специалистам любого уровня квалификации;
    • Небольшие габаритные размеры и вес прибора – 800 г;
    • Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином;
    • Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.

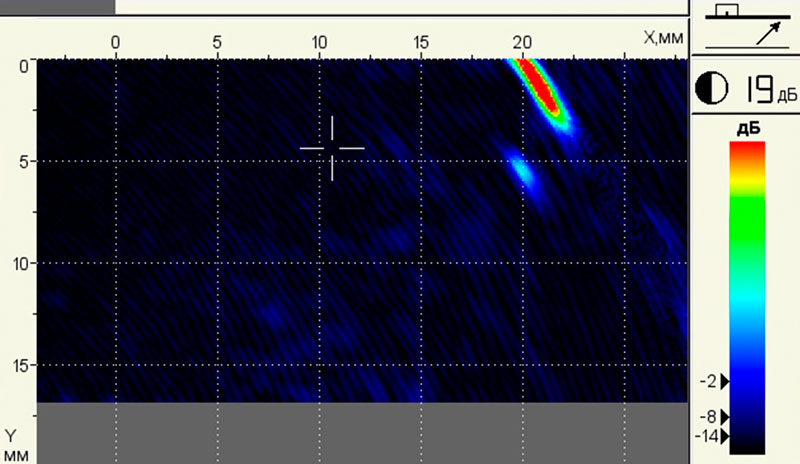

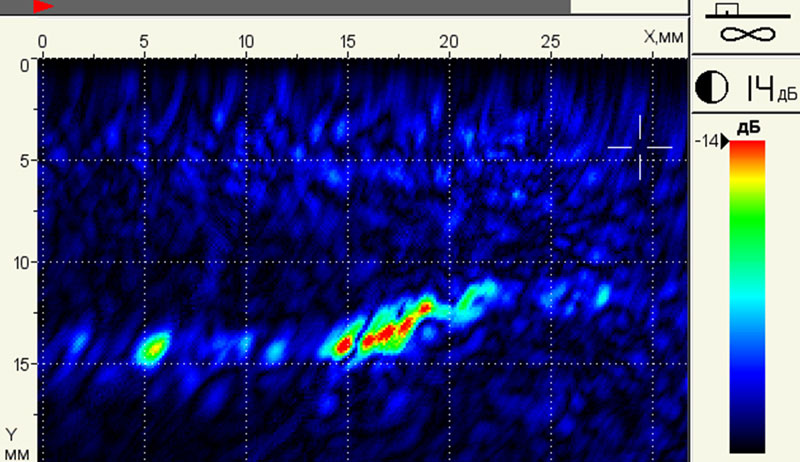

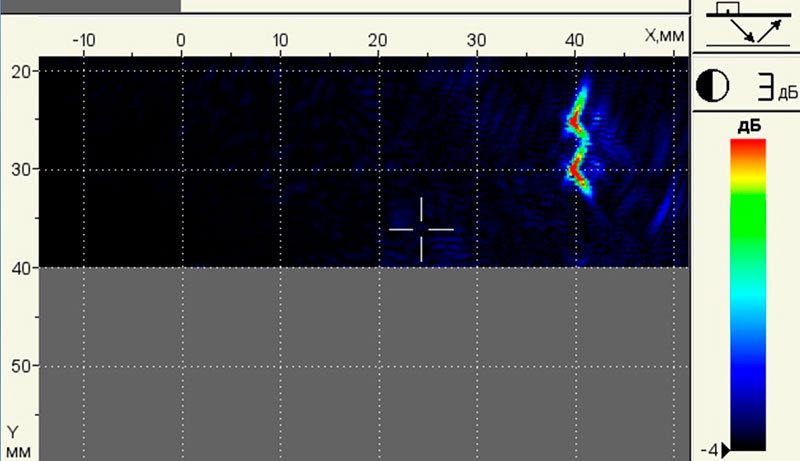

    Режимы визуализации высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:

    В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

    Номер режима Символ Объект контроля Отражатель Озвучивание Назначение Томограмма
    1 полупространство "точечный" прямое Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
    2 плита, 10 < d ≤ 100 мм "точечный" прямое и отраженное Для плоскопараллельных изделий с известной толщиной
    3 пластина, d < 10 мм "точечный" отраженное Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности
    4 плита или пластина, d < 100 мм плоскостный прямое и отраженное Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
    5 плита или пластина, d < 100 мм объемный прямое и отраженное Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

    Режимы работы высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:

    А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

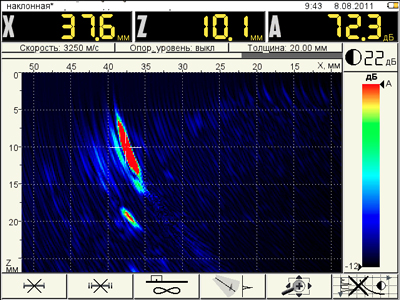

    Режим ТОМОГРАФ

    Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и прочее. После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

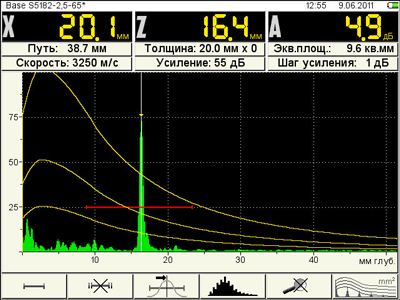

    Режим ДЕФЕКТОСКОП

    Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана. В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и прочее).

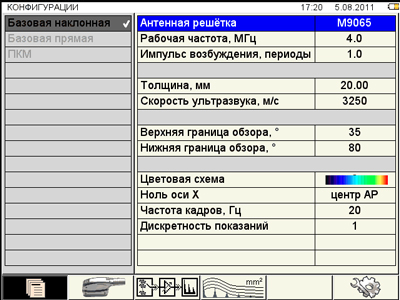

    Режим Настройка

    Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

    Программное обеспечение высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:

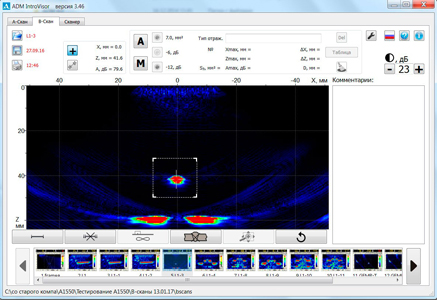

    Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.

  • Технические характеристики высокочастотного ультразвукового дефектоскопа-томографа А1525 Solo:

    Параметр Значение
    Размер томограммы 256 x 160 точек
    Шаг реконструкции томограммы 0,1 – 2,0 мм
    Диапазон устанавливаемых рабочих частот ультразвука 1 – 10 МГц
    Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 2 – 300 мм
    Тип дисплея (разрешение) 5,7″ TFT (640 x 480)
    Источник питания литиевый аккумулятор
    Номинальное значение напряжения питания 11,1 В
    Время непрерывной работы от аккумулятора, не менее 6 ч
    Диапазон рабочих температур от -20 до +55ºC
    Габаритные размеры электронного блока 260 х 157 х 43 мм
    Масса электронного блока 800 г

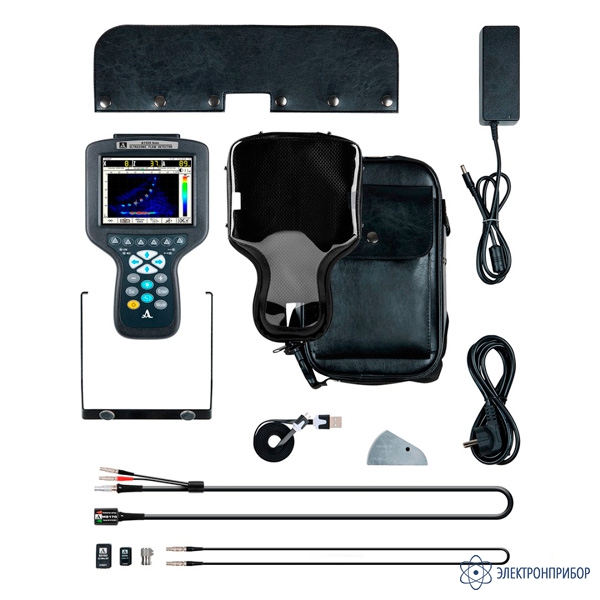

  • Комплект поставки А1525 Solo

    № Наименование Количество
    1 Электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки) А1525 Solo 1
    2 Антенная решетка M9170 4.0V60R26X10CS 1
    3 Кабель LEMO-LEMO одинарный, длина 1,2 м 1
    4 Преобразователь S3568 2.5A0D10CL 1
    5 Преобразователь S5182 2.5А65D12CS 1
    6 Преобразователь S5096 5.0А70D6CS 1
    7 Сетевой адаптер с кабелем 220 В - 15 В 1
    8 Кабель USB A - Micro B 1
    9 Компакт-диск с документацией и ПО 1
    10 Калибровочный образец V2/25 1
    11 Планшет D12 1
    12 Чехол D12 1
    13 Гель УЗ -30°C...+100°C, 0,1 кг 1

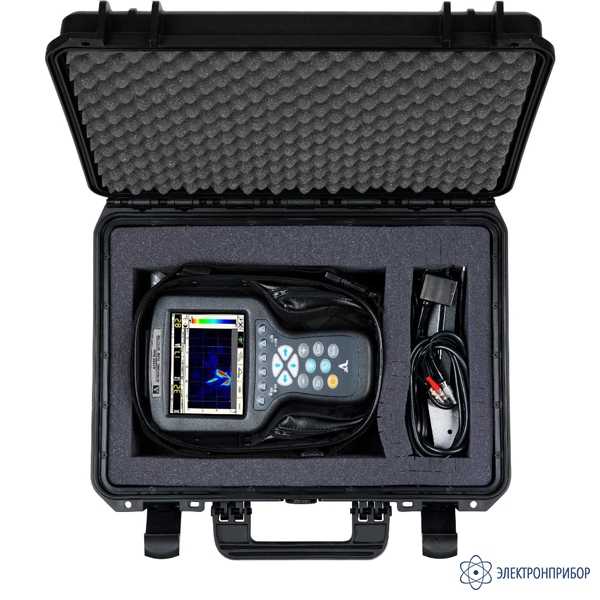

    14 Жесткий кейс М20 1
