А1220 MONOLITH — ультразвуковой дефектоскоп

Код товара: 38081
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      32470-15 до 18.03.2025

    • Производитель

      АКС

    • Артикул

      1025

    Сертификаты

    Описание дефектоскопа А1220 MONOLITH:

    Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, по- мимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.

    Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

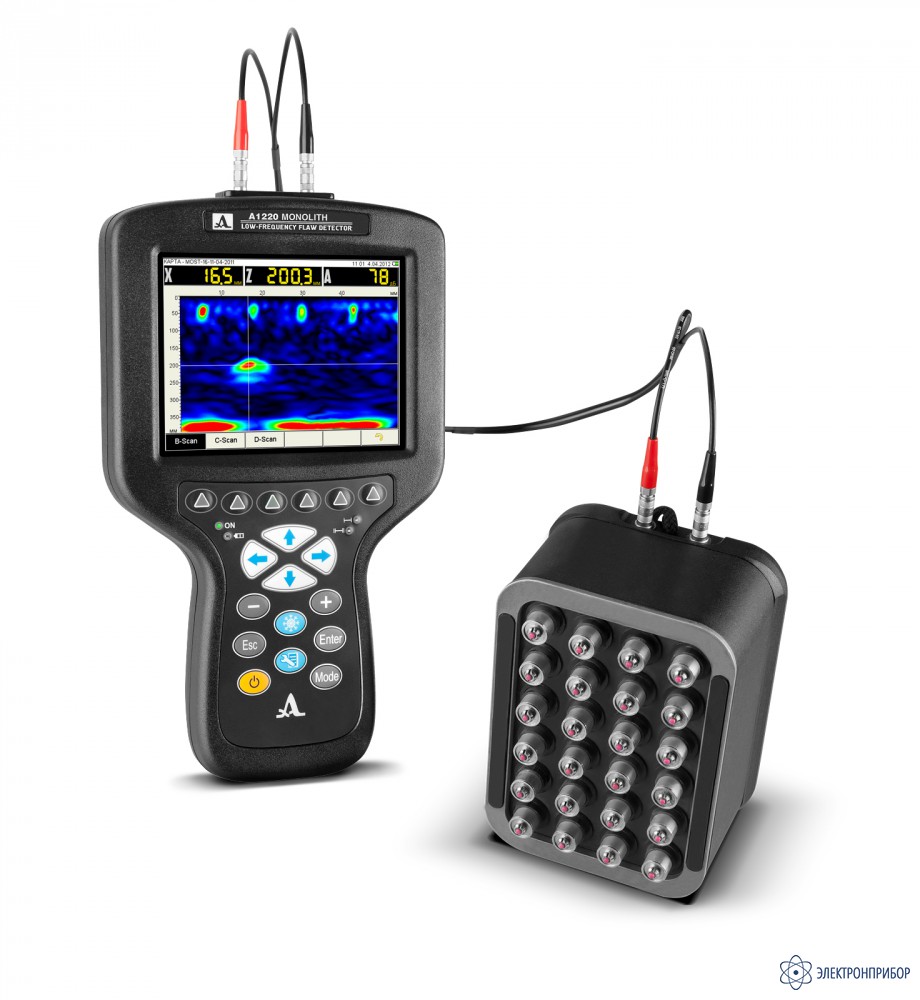

    Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой, и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.

    Назначение дефектоскопа А1220 MONOLITH:

    • Измерение толщины изделий из бетона.
    • Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
    • Исследование внутренней структуры крупнозернистых материалов.

    Особенности дефектоскопа А1220 MONOLITH:

    Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:

    В виде А-Скана:

    Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.

    В виде В-, С-, D- Сканов:

    Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.

    Режимы работы дефектоскопа А1220 MONOLITH:

    Режим ЭХО
    Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе функция АКФ). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала.

    Режим ПРОЗВУЧИВАНИЕ
    Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.

    Режим КАРТА
    Режим КАРТА предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта.

  • Технические характеристики дефектоскопа А1220 MONOLITH:

    Диапазон устанавливаемых скоростей ультразвука 500 – 15 000 м/с
    Диапазон устанавливаемых рабочих частот 25 – 200 кГц с шагом 5
    Диапазон перестройки усиления приемника 0 – 100 дБ
    Диапазон измерений временных интервалов 0 – 4 000 мкс
    Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм ±(0,1+0,0001·Тизм) мкс
    Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон) 50 – 2 150 мм
    Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон) ±(0,1·H+5,0) мм
    Питание Аккумулятор
    Номинальное значение напряжения питания 11,1 В
    Время непрерывной работы прибора от аккумулятора 8 ч
    Тип дисплея (разрешение) TFT (640 х 480)
    Габаритные размеры электронного блока 260 х 157 х 43 мм
    Масса электронного блока 800 г
    Диапазон рабочих температур от –20 до +55°C
    Габаритные размеры АР М2502 139 х 105 х 89 мм
    Масса АР М2502 1,1 кг
  • Комплект поставки А1220 MONOLITH

    Наименование Количество
    1 А1220 MONOLITH - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором 1
    2 Антенная решетка M2502 0.05A0R100Х60PS 1
    3 Кабель LEMO-LEMO двойной 1,2 м 1
    4 Кабель USB A - Micro B 1
    5 Сетевой адаптер с кабелем 220 В - 15 В 1
    6 Компакт-диск с документацией и ПО 1
    7 Планшет D12 1
    8 Чехол D12 1
    9 Жесткий кейс М20 1
