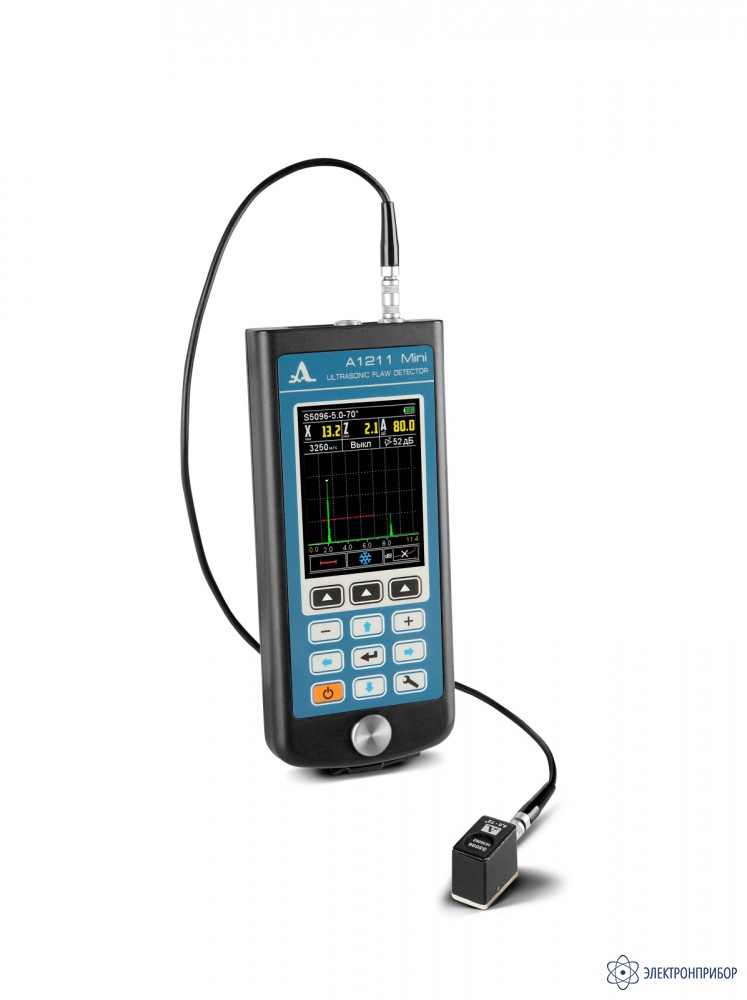

А1211 Mini — миниатюрный ультразвуковой дефектоскоп

Сохранить в PDF Распечатать
  • Описание дефектоскопа А1211 Mini:

    Миниатюрный ультразвуковой дефектоскоп А1211 Mini - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

    Назначение дефектоскопа А1211 Mini:

    • Контроль сварных швов.
    • Поиск мест коррозии, трещин, внутренних расслоений и других дефектов.
    • Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс.
    • Измерение толщины изделия.

    Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.

    Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.

    Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.

    Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.

    Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.

    Особенности дефектоскопа А1211 Mini:

    • Измерение уровней сигналов и координат дефектов
    • Возможность выбора типа шкалы: мм - по глубине, мкс - время
    • Быстрый доступ к функциям управления
    • Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
    • Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
    • Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
    • Индикатор уровня заряда аккумулятора
    • Оперативное управление яркостью подсветки экрана прибора
    • Дискретность индикации результатов измерений: 0,1 или 1 мм
    • Связь с ПК по USB
    • Программное обеспечение для приема данных из прибора и сохранения их на ПК
    • Индикатор уровня заряда аккумулятора
    • Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.

    Возможности дефектоскопа А1211 Mini:

    Возможность смены ориентации изображения дисплея при повороте прибора на 90 градусов Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения

    Поворот экрана
    Поворот экрана Настройка ВРЧ Настройка ВРЧ
    Удобное меню настройки прибора с возможностью сохранения и загрузки конфигураций Память на 100 результатов измерений с возможностью сохранения, просмотра и удаления кадров А-сканов

    Поворот экрана
    Поворот экрана Настройка ВРЧ Настройка ВРЧ
  • Технические характеристики дефектоскопа А1211 Mini:

    Диапазон устанавливаемых скоростей ультразвука 1 000 – 14 999 м/с
    Номинальные рабочие частоты ультразвука 0.5 – 15 МГц
    Диапазон перестройки усиления от 0 до 80 дБ
    Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями
    с преобразователем S3568 2.5A0D10CL от 7 до 900 мм
    с преобразователем D1771 4.0A0D12CL от 2 до 450 мм
    Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина) ±(0,03H+0,2) мм
    Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
    S5182 2.5А65D12CS от 2 до 200 мм
    S5096 5.0А70D6CS от 2 до 90 мм
    Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями:
    глубины H ±(0,03H+1) мм
    дальности по поверхности L ±(0,03L+1) мм
    дальности по поверхности L от 5 до 250 мм
    глубины H ±(0,03H+1) мм
    Номинальное напряжение питания 3,7 В
    Продолжительность работы от аккумулятора, не менее 9 ч
    Габаритные размеры электронного блока, не более 161х70х24 мм
    Масса электронного блока, не более 210 г
    Средняя наработка на отказ 18 000 ч
    Установленный срок службы 5 лет
    Диапазон рабочих температур от -20 до +50 ºC
  • Комплект поставки А1211 Mini

    Наименование Количество
    1 А1211 Mini - УЗ дефектоскоп 1
    2 Преобразователь S3568 2.5A0D10CL 1
    3 Преобразователь S5182 2.5A65D12CS 1
    4 Преобразователь S5096 5.0A70D6CS 1
    5 Кабель LEMO-LEMO одинарный 1,2 м 1
    6 Адаптер 220 В - USB 1
    7 Кабель USB A - Micro B 1
    8 Чехол 1
    9 Сумка 1
    10 Гель УЗ -30°C...+100°C, 0,1 кг 1
    11 Компакт-диск с документацией и ПО 1
