УПУН-2014 — устройство проверки указателя напряжения

Код товара: 35114
  • в наличии

    Назначение устройства проверки указателя напряжения УПУН-2014

    Устройство УПУН-2014 для проверки указателей напряжения представляет универсальное устройство и предназначено для проверки работоспособности указателей низкого и высокого напряжения от 3 В до 330 кВ, а также бесконтактных сигнализаторов напряжения:
    - указателей высокого напряжения УВНК-10Б-УНТЕХ, УВНК-10Б на диапазоны рабочих напряжений 6-10 кВ, 10-20 кВ, 10-110 кВ, 35-220 кВ, 35-330 кВ;
    - указателей высокого напряжения УВНК-10Д, УВНК-10Д-УНТЕХ на диапазоны рабочих напряжений 6-10 кВ, 6-35 кВ (в условиях повышенной влажности 6-10 кВ);
    - указателей низкого напряжения УНВЛ-0,4, УНВЛ-0,4-УНТЕХ, УНВЛ-0,4М, УНВЛ-0,4М-УНТЕХ, УНВЛ-0,4Д-УНТЕХ на диапазоны рабочих напряжений 3 В – 400 В;
    - указателей низкого напряжения УНВЛ-0,4МДП, УНВЛ-0,4МДП-УНТЕХ на диапазоны рабочих напряжений 25 В – 400 В;
    - указателей низкого напряжения УНК-0,4Р, УНК-0,4РД, УНК-0,4Р-УНТЕХ, УНК-0,4РД-УНТЕХ на диапазоны рабочих напряжений 12-660 В;
    - сигнализаторов напряжения ПИОН-2014, ПИОН-2001 на диапазоны рабочих напряжений 0,22-110 кВ.

    Описание устройства проверки указателя напряжения УПУН-2014

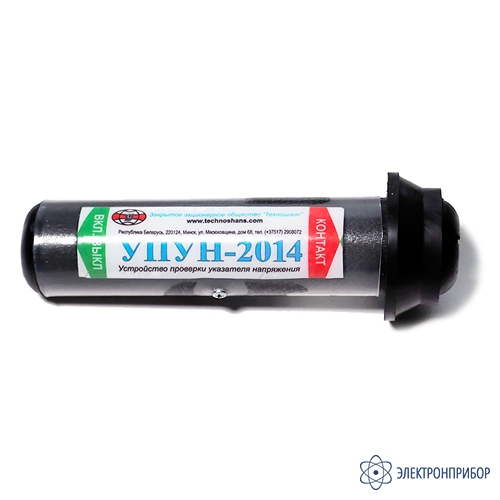

    Рис. 1. Внешний вид устройства УПУН-2014

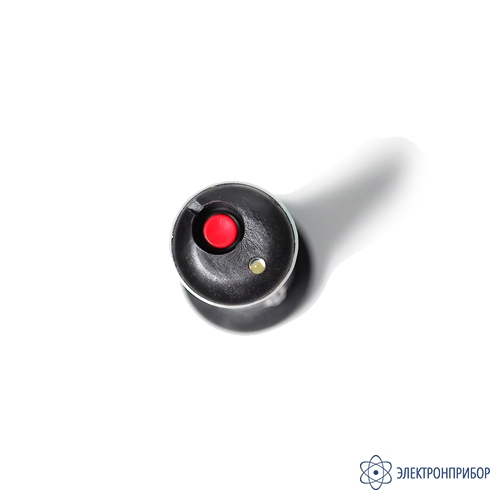

    Внешний вид УПУН-2014 представлен на рис. 1. В пылезащищенном противоударном стеклопластиковом цилиндрическом корпусе 1 размещены генератор высоковольтных импульсов и источник питания с временем хранения не менее 8 лет. Торцы корпуса 1 снабжены контактным электродом 2, кнопкой включения 3 и светодиодным индикатором 4, который обеспечивает как индикацию включенного состояния, так и функции фонаря.

    Со стороны контактного электрода 2 корпус устройства снабжен ограничительным кольцом 5.

    Амплитуда высоковольтных импульсов на контактной площадке 4 устройства УПУН-2014 достигает нескольких сотен вольт.

    При отсутствии электроустановки, о которой заведомо известно, что она находится под напряжением, УПУН-2014 позволяет выполнять проверку указателей напряжения непосредственно на рабочем месте.

    Гарантийный срок службы устройства 10 лет.

  • Комплект поставки УПУН-2014

    № Наименование Количество
    1 Устройство проверки указателя напряжения УПУН-2014 1
